Fragments with Bottom Navigation in Android (+ retaining fragment state)

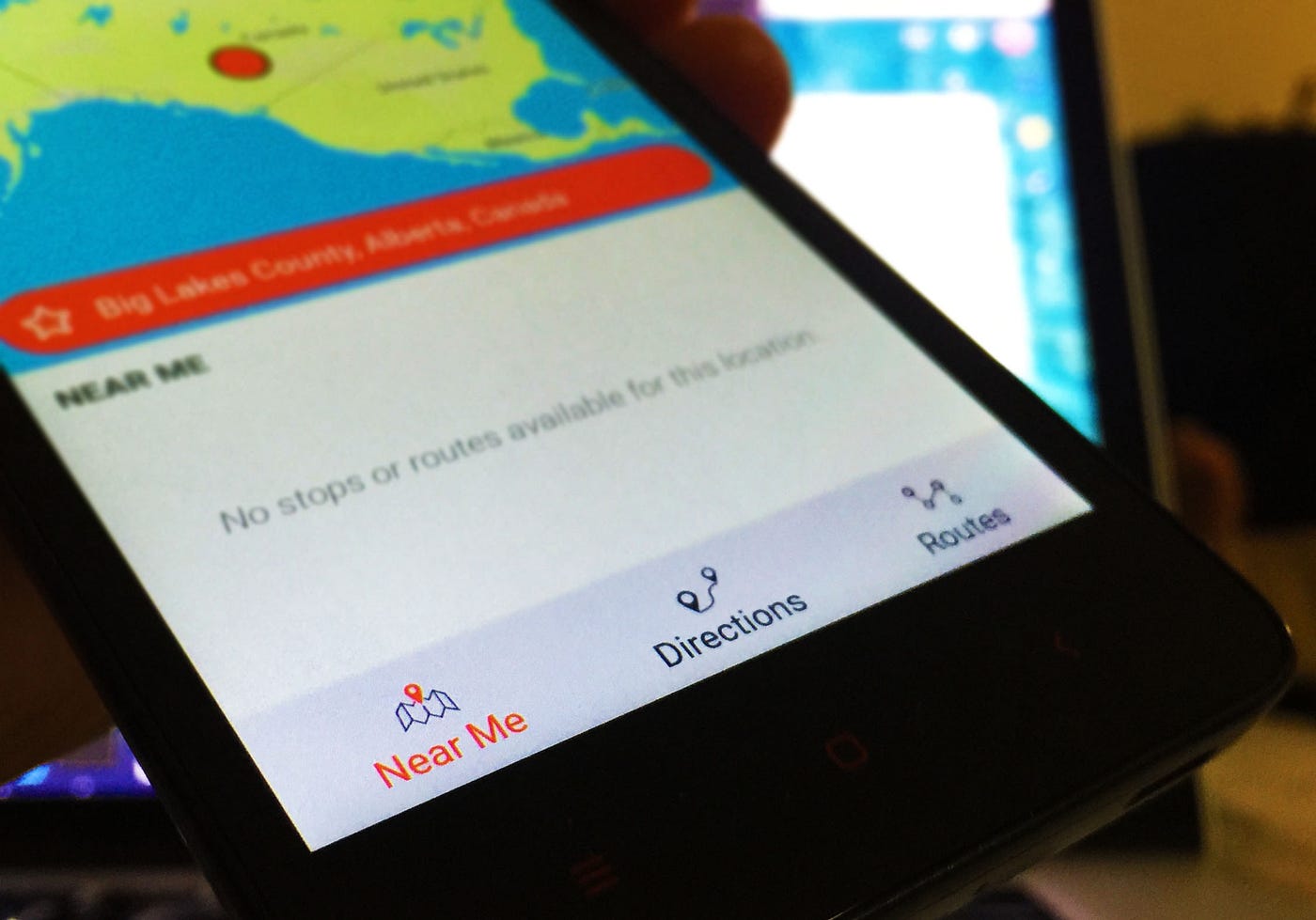

Bottom navigation is the latest design trend in Android apps. Using this wisely and efficiently, one can create beautiful interfaces and wonderful user experiences.

When to use bottom navigation?

Bottom Navigation is best used when you have three to five top-level navigation items of similar importance.

Android Support Library provides a Bottom Navigation View. We will be using the same for this tutorial. If you’re looking for something fancier and more customizable, check this awesome library.

The layout and views

Each bottom bar item is supposed to hold a Fragment. Which means it will work very similar to a TabLayout with a ViewPager, minus the swiping.

So the first object we will create is a ViewPager with no swiping.

Create a Java class NoSwipePager.

Now, let’s create our layout. Modify your activity’s XML layout, to the following:

The important elements are the bottom navigation view and the ViewPager for the fragments. Apart from these, you can modify the layout according to your requirements. You can even embed the entire thing inside a DrawerLayout. Comment below if you need an example for this.

Add the navigation items

The navigation items are added in the form of a menu. Create a file navigation.xml inside res/menu and add your items there.

The adapter

Now that we have our items and our views, we need to write an adapter for handling our fragments.

Here we can use theFragmentStatePagerAdapter provided by Android, but we want to retain the fragment state. There’s a ‘smart’ implementation of this adapter that manages the fragment lifecycles. So grab the code from this gist and add it to your project in a file named SmartFragmentStatePagerAdapter.java.

It’s time to create the adapter extending this class.

Adding the fragments

Here’s a dummy fragment for demonstration. Create three different fragments for the three navigation items and in the next step we shall add them to our adapter.

Finally, let’s set up the activity’s java code.

Источник

Урок 17. Android Navigation. Знакомство с BottomNavigationView. Как добавить фрагменты в панель Bottom Navigation.

На прошлом уроке мы работали с анимацией переходов между экранами. На этом уроке познакомимся с нижней панелью навигации BottomNavigationView, которая позволяет переходить между экранами – пунктами назначения навигации, а также наглядно информирует пользователя о том, на каком экране он находится. Разберемся, как добавить Bottom Navigation в андроид приложение и как добавить в BottomNavigationView новые фрагменты.

Создаем проект

С одной стороны, создать простое приложение с панелью навигации можно, не написав ни одной строчки кода. Достаточно воспользоваться готовым макетом Bottom Navigation Activity на этапе создания проекта в Android Studio. При этом создается проект приложения с нижней панелью навигации BottomNavigationView на главном экране, в которой отображается три пункта. При нажатии каждого из них меняются экраны приложения. Это все хорошо, скажете вы, но если нужно добавить или убрать экраны и пункты для них? Или добавить нижнюю навигацию в существующее приложение?

Ок, давайте изучим структуру проекта, созданного по шаблону, и по ходу попробуем добавить сюда пару новых экранов и пунктов для них, а также рассмотрим шаги для добавления нижней панели навигации в уже существующее приложение.

Неоходимые библиотеки

Если открыть файл сборки build.gradle, в секции dependencies можно увидеть подключенные библиотеки из пакета androidx.navigation (с ktx для проектов на kotlin) которые нам уже знакомы по предыдущим урокам на тему навигации в приложении. Если вы добавляете нижнюю навигацию в существующее приложение, то начинать нужно с добавления этих библиотек в ваш проект.

Граф навигации

В папке res есть папка navigation, в которой размещен все тот же граф навигации, его вы помните по предыдущим урокам. Без него, как вы понимаете, не обходится здесь и нижняя панель навигации.

Добавление экранов

Нажмите кнопку New Destination вверху и выберите Create New Destination. На экране добавления фрагментов выберите шаблон Fragment (with ViewModel). Добавьте один за другим два фрагмента – четвертый и пятый экран. Я их так и назову: FourthFragment и FifthFragment.

Вы можете выбрать при добавлении просто Fragment blank. Но связка Fragment + ViewModel предоставляет преимущества сохранения состояния экрана при изменении конфигурации – например, при повороте устройства. Подробнее об этом мы говорили в Уроке 6.

В граф навигации добавилось два фрагмента. Переименуйте их идентификаторы в соответствии с именами других пунктов назначения: navigation_fourth и navigation_fifth. Переименование всегда лучше делать через рефакторинг, нажатием комбинации Shift + F6 – это гарантирует изменение всех возможных связей.

Можно было оставить идентификаторы как было, но более правильно с точки зрения Code Convention, чтобы названия однотипных элементов были логически похожими. Да и находить их будет легче потом.

Также измените значение параметра android:label — оно используется для заголовка экрана. Впишите сюда текст, который вы хотите видеть в заголовке соответствующего экрана, желательно сохранить его затем в строковых ресурсах. Для сохранения нажмите желтую лампочку и выберите пункт «Extract string resourse», а затем придумайте название строки, которая сохранится в файле res/values/strings.xml.

На этом добавление экранов закончено. Но, если запустить приложение сейчас, они не будут отображаться, и нижняя панель навигации никак не изменится. Что ж, идем дальше.

Хост навигации

Если мы откроем папку layout, то увидим макеты всех фрагментов – пунктов назначения, и макет главного активити.

Макет activity_main.xml содержит компонент fragment – это хост навигации, в котором отображаются фрагменты – пункты назначения. Он связан с графом навигации через параметр app:navGraph.

BottomNavigationView

Также здесь присутствует и компонент BottomNavigationView. Это и есть нижняя панель навигации. Компонент BottomNavigationView является частью библиотеки компонентов материального дизайна. Эта библиотека должна быть импортирована в файле сборки модуля:

Обычно она уже есть в проекте по умолчанию.

Рассмотрим компонент BottomNavigationView боле подробно. Он содержит идентификатор nav_view, и имеет значение ширины – 0dp. Это рекомендуемое значение для всех элементов, ширина которых регулируется ограничениями, заданными корневым элементом разметки ConstraintLayout. Мы видим эти ограничения ниже, они привязывают панель к нижней части родителя, который, в свою очередь, занимает весь экран.

Высота BottomNavigationView задана по контенту, но можно установить фиксированную нужного вам размера.

Далее идут два параметра layout_marginStart и layout_marginEnd. Они регламентируют отступ слева и справа, но поскольку значения здесь равны нулю, они ни на что не влияют, и их можно удалить.

Параметр android:background содержит ссылку на атрибут windowBackground и делает фон панели такой же, как фон экрана. Если вы хотите получить цвет панели, такой как на гайдлайнах сайта material.io, то замените параметр android:background=»?android:attr/windowBackground» таким:

Кстати, на сайте material.io можно найти много полезных рекомендаций как по дизайну, так и по реализации компонентов визуального интерфейса. На странице Bottom Navigation, например, указано, что рекомендованное число элементов панели нижней навигации должно быть от трех до пяти. Подписи должны быть максимально короткими и состоять, по возможности, из одного слова.

На вкладе implementation дается пример реализации нижней панели без графа навигации, а также примеры кастомизации и оформления фона и цвета пунктов нижней панели, добавления пунктам бейджей и т.д.

Добавление пунктов меню

Но вернемся к нашему проекту и компоненту BottomNavigationView в макете activity_main.xml.

Нас интересует последний параметр:

Он ссылается на файл bottom_nav_menu.xml в папке res/menu. Этот файл содержит описание пунктов меню нижней панели навигации. Следовательно, добавлять новые пункты следует здесь.

Добавим пару элементов для четвертого и пятого фрагментов. Их идентификаторы должны совпадать с идентификаторами пунктов назначения в графе навигации. Также укажите соответствующие строковые ресурсы в качестве названия пунктов в android:title.

Добаление идентификаторов в контроллер навигации

Осталось добавить идентификаторы пунктов навигации в конфигурацию контроллера навигации в классе MainActivity.

Переменная класса АppBarConfiguration содержит набор идентификаторов пунктов навигации и передается вместе с контроллером – хостом навигации – в функцию setupActionBarWithNavController. Это нужно для того, чтобы система считала каждый из пунктов назначения пунктом верхнего уровня. В противном случае каждый фрагмент будет отображать стрелку возврата назад в тулбаре слева, как это отображается на дочерних активити и фрагментах.

Попробуйте убрать какой-либо из идентификаторов пунктов назначения из набора, переданного в переменную appBarConfiguration, запустите приложение и посмотрите на экран пропущенного пункта назначения, и вы поймете, о чем речь.

Теперь, когда добавление закончено, запустите приложение. Все добавленные пункты меню должны отображаться в нижней панели навигации, и при нажатии вести на соответствующие экраны.

Рефакторинг

Теперь можно навести порядок в проекте. Дело в том, что изначально в проекте фрагменты каждого экрана со своими ViewModel расположены в отдельных папках по имени каждого пункта меню нижней панели навигации, и все это лежит в папке ui. Новые же добавленные фрагменты попали просто в главный пакет. Нужно создать в папке ui новые пакеты по имени добавленных экранов. Затем нужно перенести туда добавленные фрагменты вместе с их привязанными ViewModel. Делается это простым перетаскиванием в дереве проекта, с открытием окна рефакторинга, в котором нужно подтвердить операцию.
Теперь вы знаете, как добавить Bottom Navigation в приложение.

На этом наш урок закончен. Вопросы задавайте в комментариях. Исходный код проекта можно скачать по ссылке.

Источник

Navigation Component-дзюцу, vol. 1 — BottomNavigationView

Два года назад на Google I/O Android-разработчикам представили новое решение для навигации в приложениях — библиотеку Jetpack Navigation Component . Про маленькие приложения уже было сказано достаточно, а вот о том, с какими проблемами можно столкнуться при переводе большого приложения на Navigation Component , информации практически нет.

В этой и следующих двух статьях я расскажу о кейсах, с которыми может встретиться разработчик, желающий опробовать Navigation Component в большом Android-приложении.

UPDATE 30.12.2020:

Выводы, сделанные в этой статье, некорректны, так как при настройке BottomNavigationView была допущена серьёзная ошибка, которая повлекла за собой все описанные в статье проблемы. Подробности — в последней статье цикла.

Это текстовая версия моего выступления в рамках серии митапов по Android 11 в Android Academy. Само выступление было на английском, статью пишу на русском. Кому удобнее смотреть – велкам.

В первой статье я расскажу о кейсах, связанных с BottomNavigationView , во второй – о кейсах с вложенными графами навигации, в третьей – про навигацию в многомодульных приложениях, дип линки, встраиваемые фрагменты и диалоги. Все три статьи — лонгриды, которые, однако, способны сэкономить много времени и вам, и вашей команде.

Disclaimer

Я сделал пример, по структуре навигации повторяющий основные моменты навигации соискательского приложения hh.ru, и выхватил ряд проблем, о которых и собираюсь рассказать. Я основательно поресёрчил практическую сторону вопроса, но, разумеется, рассмотрел далеко не все возможные кейсы.

Схема моего тестового приложения выглядит так:

В цикле статей мы разберём каждый переход, который описан на этой схеме, а также несколько кейсов, которые не поместились на картинку.

Кейсы с BottomNavigationView

Когда я только-только услышал про Navigation Component , мне стало интересно: как будет работать BottomNavigationView и как Google подружит несколько отдельных back stack-ов в разных вкладках. Два года назад с этим кейсом были некоторые проблемы, и я решил проверить, как там обстоят дела сегодня.

Если кратко — проблемы не пропали, но появился способ их обойти. И, поскольку нижняя навигация сейчас есть практически в каждом большом приложении, нужно разбираться.

Первый опыт

Я установил Android Studio 4.1 Beta (последнюю более-менее стабильную версию на тот момент) и попробовал шаблон приложения с нижней навигацией. Начало было многообещающим.

• Мне сгенерировали Activity в качестве контейнера для хоста навигации и нижней навигации

Я убрал «шумовые» атрибуты, чтобы было проще читать.

Стандартный ConstraintLayout , в который добавили BottomNavigationView и тэг для инициализации NavHostFragment -а ( Android Studio , кстати, подсвечивает, что вместо фрагмента лучше использовать FragmentContainerView ).

• Для каждой вкладки BottomNavigationView был создан отдельный фрагмент

Все фрагменты были добавлены в качестве отдельных destination-ов в общий граф навигации.

• А ещё в проект был добавлен файл-ресурс для описания меню BottomNavigationView

При этом я заметил, что идентификаторы элементов меню должны совпадать с идентификаторами destination-ов в графе навигации. Не самая очевидная связь между табами BottomNavigationView и фрагментами, но работаем с тем, что есть.

Пора запускать приложение

После создания приложения из шаблона я запустил его и сразу столкнулся с двумя проблемами.

Первая проблема: при переключении между вкладками их состояние не сохранялось.

Для проверки я добавил во вкладку Dashboard простенькую ViewModel со счётчиком. На гифке видно, как я переключаюсь со вкладки Home на вкладку Dashboard , увеличиваю счётчик до четырёх. После этого я переключился обратно на вкладку Home и вновь вернулся на Dashboard . Счётчик сбросился.

Баг с описанием этой проблемы уже два года висит в Issue Tracker-е. Чтобы решить её, Google-у потребовалось серьёзно переработать внутренности фреймворка Fragment -ов, чтобы поддержать возможность работать с несколькими back stack-ами одному FragmentManager -у. Недавно на Medium вышла статья Ian Lake, в которой он рассказывает, что Google серьёзно продвинулись в этом вопросе, так что, возможно, фикс проблемы с BottomNavigationView не за горами.

Вторая проблема – следствие первой. По принятым принципам навигации, когда вы нажимаете на уже выбранную вкладку BottomNavigationView, вы должны вернуться на первый фрагмент в стеке текущей вкладки. Но когда это происходит, состояние этого первого фрагмента сбрасывается, так как сам фрагмент пересоздаётся.

Для демонстрации этой проблемы я добавил на вкладку Dashboard кнопку, которая ведёт на следующий экран. На гифке видно, как я переключаюсь на вкладку Dashboard , увеличиваю счётчик до трёх, а затем перехожу на экран Graphic . Если я нажимаю на кнопку Back – то всё работает как надо, состояние вкладки не сбрасывается. Но если, находясь на экране Graphic , я ещё раз нажму на вкладку Dashboard , то после возврата на первый экран в стеке увижу, что его состояние сброшено.

«Не самое лучшее первое впечатление», – подумал я. И начал искать фикс.

У нас есть workaround

Решение этих проблем живёт в специальном репозитории Google-а с примерами работы с Architecture Components , в проекте NavigationAdvancedSample.

Большая часть фикса расположена в файле NavigationExtensions.kt. В самом проекте довольно много кода, поэтому я не буду его разбирать подробно, а вместо этого подсвечу основные моменты, которые относятся к решению проблем.

• Во-первых, для каждой вкладки вводится отдельный, независимый граф навигации

Соответственно, для примера BottomNavigationView с тремя вкладками у нас получится три отдельных файла навигации XML, в которых в качестве startDestination будут указаны первые фрагменты вкладок.

• Во-вторых, для каждой вкладки под капотом создаётся отдельный NavHostFragment , который будет связан с графом навигации этой вкладки

FragmentManager пока что не поддерживает работу с множеством back stack-ов одновременно, поэтому пришлось придумать альтернативное решение, которое позволило ассоциировать с каждым графом свой back stack. Им стало создание отдельного NavHostFragment -а для каждого графа. Из этого следует, что с каждой вкладкой BottomNavigationView у нас будет связан отдельный NavController .

• В-третьих, мы устанавливаем в BottomNavigationView специальный listener , который будет заниматься переключением между back stack-ами фрагментов

В прикреплённом кусочке кода мы видим, как при переключении между вкладками BottomNavigationView выполняется специальная транзакция в FragmentManager -е, которая прикрепляет фрагмент выбранной вкладки и отцепляет все остальные фрагменты. По сути, так мы и переключаемся между различными back stack-ами.

• В итоге метод настройки BottomNavigationView возвращает разработчику специальную LiveData , которая содержит в себе NavController выбранной вкладки. Этот NavController можно использовать, например, для обновления надписи на ActionBar -е

Метод для настройки BottomNavigationView вызывают в onCreate -е, когда Activity создаётся в первый раз, затем в методе onRestoreInstanceState , когда Activity пересоздаётся с помощью сохранённого состояния.

Кроме того, для работы фикса нужно, чтобы идентификаторы элементов меню, которое используется для инициализации табов BottomNavigationView , совпадали с идентификаторами графов навигации.

Опять же, не самая очевидная связь между этими элементами, зато работает.

После применения этого workaround-а первые две проблемы исчезли – теперь состояние вкладки сохраняется между переключениями вкладок.

Первая проблема решилась:

Адаптация workaround-а для фрагментов

Очень здорово, что workaround помог решить основную проблему с сохранением состояний, но этих фиксов мне было недостаточно. Пример из проекта NavigationAdvancedSample использовал в качестве контейнера нижней навигации Activity, мне же нужен был фрагмент.

Посмотрите внимательно на эту схему:

На ней можно увидеть, что пользователь начинает свой путь в приложении со Splash-экрана:

Google говорит, что Splash-экраны – зло, ухудшающее UX приложения. Тем не менее, Splash-экраны – суровая реальность большинства крупных Android-приложений. И если мы хотим использовать в нашем приложении Single Activity -архитектуру, то в качестве контейнера нижней навигации придётся использовать Fragment , а не Activity :

Я добавил вёрстку для фрагмента с нижней навигацией и перенёс настройку BottomNavigationView во фрагмент:

Я добавил в свой пример Splash-экран и дополнительную вкладку для BottomNavigationView . А чтобы пример стал ещё более походить на приложение для соискателей hh.ru, я также убрал из него ActionBar .

Для этого я поменял тему приложения с Theme.MaterialComponents.DayNight.DarkActionBar на Theme.MaterialComponents.DayNight.NoActionBar и убрал код для связки NavController -а с ActionBar -ом:

После всех манипуляций я включил режим Don’t keep activities, запустил свой пример и… получил краш при сворачивании приложения.

На гифке видно, как я запустил приложение, и после Splash-экрана показывается экран с нижней навигацией. После этого мы сворачиваем приложение и получаем краш.

В чём была причина? При вызове onDestroyView активный NavHostFragment пытается отвязаться от NavController -а. Так как мой фрагмент-контейнер с нижней навигацией никак не привязывал к себе NavController , который он получил из LiveData , метод Navigation.findNavController из onDestroyView крашил приложение.

Добавляем привязку NavController -а к фрагменту с нижней навигацией (для этого в Navigation Component-е есть утилитный метод Navigation.setViewNavController ), и проблема исчезает.

Но это ещё не всё. Не выключая режим Don’t keep activities, я попробовал свернуть, а затем развернуть приложение. Оно снова упало, но с другим неприятным исключением – IllegalStateException в FragmentManager – FragmentManager already executing transactions .

На гифке видно, как мы сворачиваем приложение, находясь на экране с нижней навигацией, затем пытаемся развернуть приложение обратно и получаем краш.

Краш происходит в методах, которые прикрепляют NavHostFragment к FragmentManager -у после их создания. Это исключение можно исправить при помощи костыля: обернуть методы attach-detach в Handler.post <> .

После добавления Handler.post приложение заработало, как надо.

Выводы по работе с BottomNavigationView

На этом с BottomNavigationView всё, на следующей неделе расскажу про кейсы с вложенными графами навигации.
