Android: выдвигающийся экран снизу

Данная статья является переводом статьи Emrullah Luleci, а также её продолжения.

Нижний экран (Здесь и далее под «нижним экраном/слоем» будет подразумеваться элемент bottom sheet — прим. пер.) — компонент, выезжающий снизу экрана, который используется для отображения дополнительного контента. Подробнее об этом элементе можно узнать на официальной сайте посвященном материальному дизайну.

Зависимости

Для использования этого элемента, добавьте последние версии библиотек поддержки в свой проект:

Создайте класс наследник от AppCompatActivity:

Создание макетов

Содержимое нижнего экрана

Для удобства воспользуемся макетами. Назовем файл с нижним слоем bottom_sheet.xml.

behavior_peekHeight: Определяет высоту видимой части.

behavior_hideable: Определяет, может ли нижний экран скрываться свайпом вниз.

Container view

Создайте CoordinatorLayout в качестве корневого вью. Добавьте в него прямым наследником bottom_sheet.xml. Элементы app_bar и activity_bottom_sheet_content не имеют прямого отношения к нижнему экрану, поэтому их можно заменить или удалить.

На данном этапе нижний экран должен работать примерно так:

Динамическое управление

Поведением и свойствами нижнего экрана можно также управлять динамически с помощью Java.

Прикрепление элементов к нижнему экрану

Также можно прикрепить вью к нижнему экрану, чтобы прикрепленный элемент перемещался одновременно с нижним слоем.

Добавим Floating Action Button в макет созданный выше. Новый компонент должен являться непосредственным наследником CoordinatorLayout также как и bottom_sheet. Для прикрепления элемента к нижнему экрану необходимо добавить app:layout_anchor с id вью нижнего экрана, а также app:layout_anchorGravity со значением top|end.

Теперь плавающая кнопка закреплена в верхнем углу нашего нижнего экрана и перемещается вместе с ним.

Скрытие плавающей кнопки при скроле

Для скрытия кнопки при скроле необходимо добавить слушатель к нижнему экрану и отображать/скрывать кнопку. Для начала найдем необходимые вью:

Для скрытия кнопки в момент начала скрола и отображения после полного сворачивания нижнего экрана, используйте следующее:

Результат обоих вариантов можно увидеть ниже:

Источник

Анимация Floating Action Button в Android

С момента возникновения концепции Material design одним из самых простых в реализации элементов стала плавающая кнопка действия — FAB, Floating Action Button. Этот элемент быстро обрёл широчайшую популярность среди разработчиков и дизайнеров. В этой публикации мы рассмотрим, как можно анимировать FAB и сделать её интерактивной. Но сначала разберём, как вообще добавить этот элемент в ваш проект.

FAB выглядит как цветной круг в правом нижнем углу экрана. Если в Android Studio создать новый проект Blank Activity, то в нём автоматически будет сгенерирована плавающая кнопка действия.

Читайте также:  Android don starve pocket edition

Floating Action Button

FAB может быть одного из двух размеров: 56 dp (по умолчанию) или 40 dp. Если вы хотите подробнее изучить принципы использования FAB в дизайне приложения, то обратите внимание на официальные гайдлайны Google.

В самых свежих Android-приложениях FAB реагирует на прокручивание списка элементов. Было бы логичнее скрывать её во время прокручивания. Вот что имеется в виду:

Для отображения этой анимации создадим recyclerView , благодаря которому FAB реагирует на прокручивание. Сегодня доступно немало библиотек, позволяющих добиться этого с помощью пары строк кода. Например:

Здесь использован класс FloatingActionButton.Behavior() , чья основная задача, согласно официальной документации, заключается в перемещении видов FloatingActionButton , чтобы ни один из Snackbar их не перекрывал. Но в нашем случае этот класс является расширенным, так что мы можем его использовать для реализации нужного поведения кнопки.

Что же делает данный класс? При каждой инициализации прокрутки вниз метод onStartNestedScroll() возвращает значение true. После этого метод onNestedScroll() отображает или прячет кнопку, в зависимости от её текущей видимости. Конструктор класса FloatingActionButton.Behavior() является важной частью описанного поведения вида (view) и извлекается из XML-файла.

Добавим в FAB атрибут layout_behavior , содержащий название пакета, а в конце — имя класса. Иначе говоря, в атрибуте должно быть указано точное размещение класса в проекте. Например:

Анимация выглядит хорошо, но можно сделать ещё лучше. Например, чтобы кнопка уходила за пределы экрана во время прокрутки — это более реалистичное поведение:

Здесь используется та же логика, что и в предыдущем варианте, за исключением способа исчезновения FAB. Анимация довольно проста. Кнопка уходит вниз с помощью LinearInterpolator. Расстояние, которое ей нужно пройти, равно высоте кнопки плюс ширина нижнего поля.

Обратите внимание, что в выражениях if отсутствуют проверки View.VISIBLE и View.GONE , поскольку в данном случае вид не скрывается, а лишь уплывает за пределы экрана.

Меню из FAB’ов

Существует немало приложений, авторы которых создали красивые и хорошо работающие меню, состоящие из плавающих кнопок действия.

Давайте сделаем нечто подобное. Для начала создадим макет, содержащий три маленькие кнопки. Они невидимы и расположены в самом низу макета, под главной FAB. Содержимое fab_layout.xml:

Этот макет нужно включить в макет activity под главной FAB.

Теперь нужно добавить анимацию исчезновения и появления каждой из малых кнопок.

Примечание: здесь вы можете столкнуться с проблемой, связанной с отработкой нажатия на малые кнопки. Когда анимация завершается, реальное положение кнопки не меняется, перемещается только вид. Поэтому вы не сможете правильно обработать касание кнопки. Для решения этой проблемы можно настроить параметры макетов каждой кнопки с учётом их нового положения, и только потом выполнять анимацию перемещения вида.

Саму анимацию вы можете посмотреть в конце этой публикации. Порядок действий для всех кнопок один и тот же, различаются лишь координаты перемещения.

fab1 перемещается с помощью добавления в layoutParams полей справа и снизу, после чего инициируется анимация.

FrameLayout.LayoutParams layoutParams = (FrameLayout.LayoutParams) fab1.getLayoutParams();
layoutParams.rightMargin -= (int) (fab1.getWidth() * 1.7);
layoutParams.bottomMargin -= (int) (fab1.getHeight() * 0.25);
fab1.setLayoutParams(layoutParams);
fab1.startAnimation(hide_fab_1);
fab1.setClickable(false);

Читайте также:  Андроид ios как выбрать

Процесс скрывания представляет собой обратное воспроизведение предыдущей анимации.

//Анимации одной из малых кнопок
Animation show_fab_1 = AnimationUtils.loadAnimation(getApplication(), R.anim.fab1_show);
Animation hide_fab_1 = AnimationUtils.loadAnimation(getApplication(), R.anim.fab1_hide);

Теперь создадим в папке res/anim/ файлы для каждой из анимаций. Делается это просто, но если у вас возникнут затруднения, то можете обратиться к документации.

Если вы посмотрите на тэг перевода (translate tag), отвечающий за движение вида, то увидите, что коэффициент перемещения (170% и 25%) соответствует коэффициентам, использованным при добавлении полей и извлечённым в Java-код.

Все вышеописанные шаги мы повторяем и для остальных малых кнопок. Различаются только коэффициенты перемещения: fab2 — 150% и 150%, fab3 — 25% и 170%.

Источник

Coordinating floating action button along Bottom Sheet

At InCharge app, we currently work hard on a full app redesign and so far I can tell we’ll use Bottom Sheets heavily 😎 Bottom Sheet itself is not that hard to add, assuming we use CoordinatorLayout as a parent.

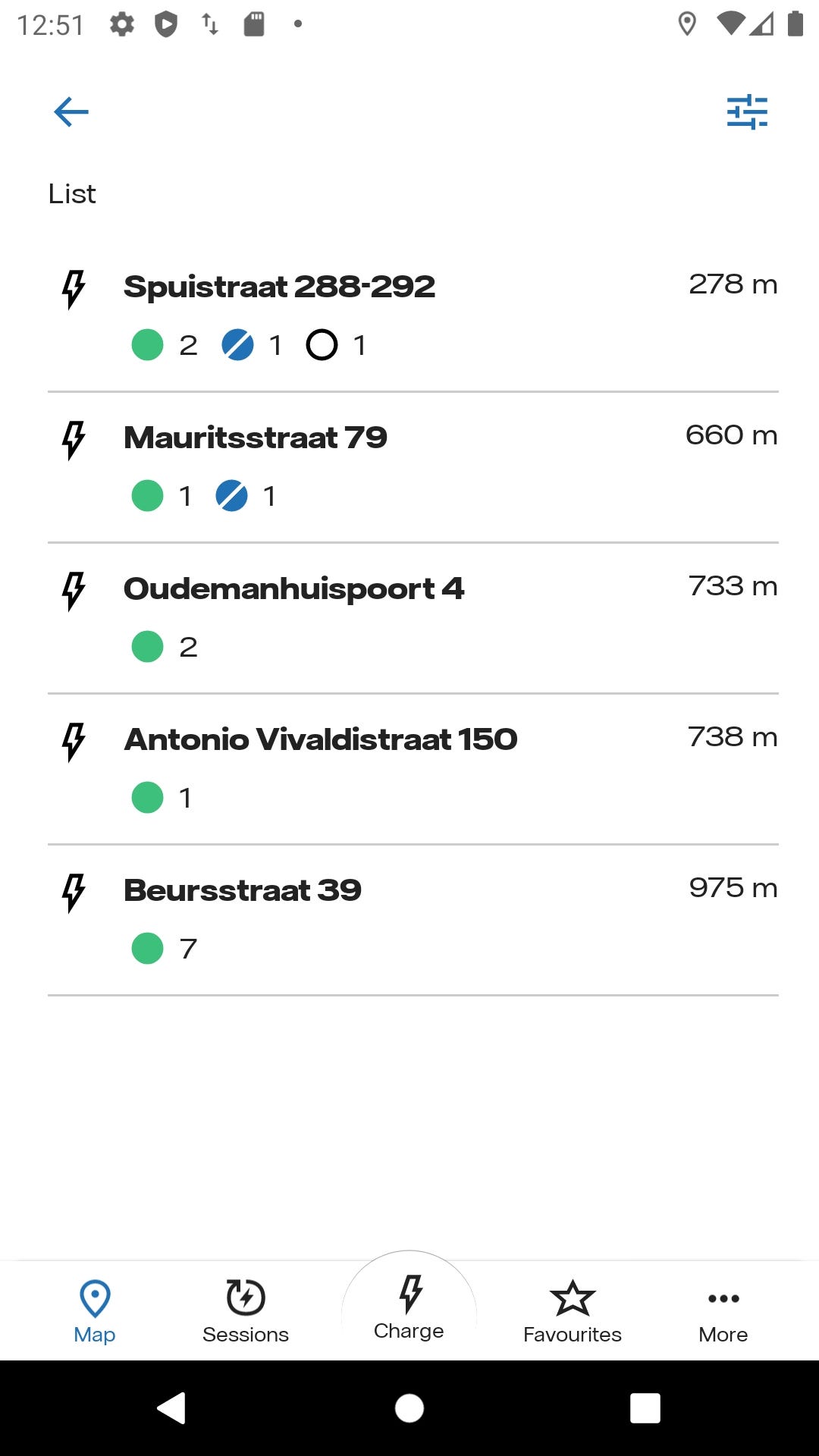

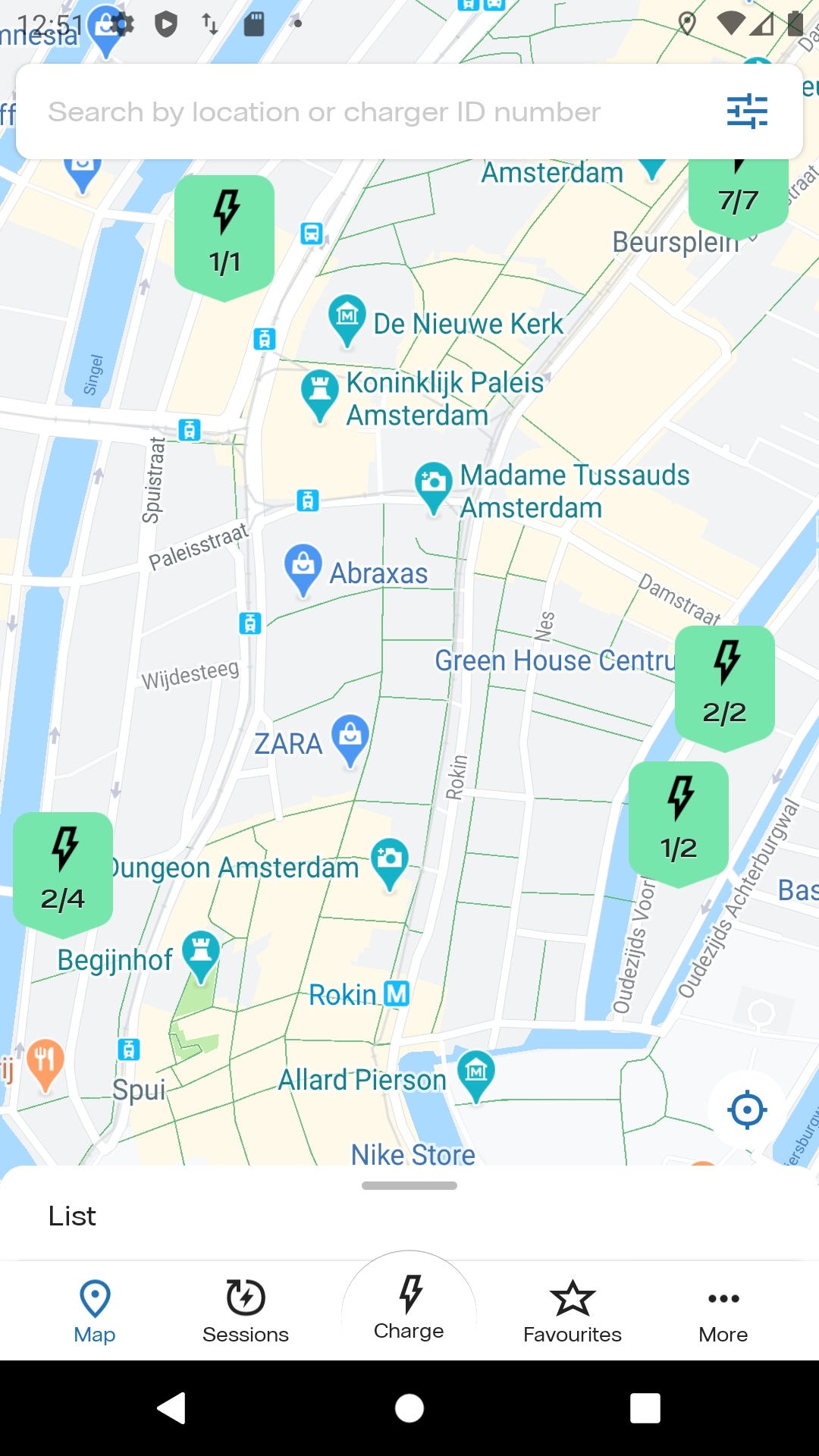

Let’s look at a case study I’m going to focus on today. We want sticking out bottom sheet with a list of items on a map if any. The bottom sheet could be dragged down or expanded to a fullscreen size. And above the sheet we want a Floating Action Button that will move along our bottom sheet, except when expanding the bottom sheet, it will get overlapped.

We’ll start from nesting the XML layout and as I mentioned we will need a CoordinatorLayout because thanks to the Behaviours we can describe any views moves dependencies!

In the xml

Instead of using official Floating Action Button, I’ll just use ImageView.

So as we see there are 2 behaviours:

  1. com.google.android.material.bottomsheet.BottomSheetBehavior— it will handle bottom sheet scroll behaviour for us. It is built in the Android dependency ‘androidx.coordinatorlayout:coordinatorlayout:1.1.0’. Note that we have to put additional parameters to make the bottom sheet collapsable to desired height (sticking out height):

2. com.nuon.laadpalen.ui.MapFloatingButtonBehavior — this is something custom, we will need to create MapFloatingButtonBehavior class as a subclass of CoordinatorLayout.Behavior.

⚠️ When passing a custom Behavior make sure to put full path of the class instead of e.g. “ui.MapFloatingButtonBehavior” ! ️⚠️

🧨 Otherwise, you might not get any futher than:

android.view.InflateException: Binary XML file line … Could not inflate Behavior subclass ui.MapFloatingButtonBehavior 🥺

Implementing the Behavior

Finally, we get to the MapFloatingButtonBehavior implementation. If we plan on using the Befhavior just from the xml, a 2-argument constructor (Context, AttributeSet) is sufficient.

In the custom Behavior we need to indicate a dependency with our bottom sheet view (via layoutDependsOn) and then add a callback onDependentViewChanged which will only refer to the bottom sheet changes:

Quite simple, isn’t it ?️️ 👯‍♀️ 🕺🏻 👯‍♀️

Источник

Android: Anchoring Views to Bottom Sheet

You can anchor a view to a bottom sheet so the anchored view moves as the Bottom Sheet moves.

This post continues from the post Android: Bottom Sheet. Checkout the previous post for Bottom Sheet implementation.

Читайте также:  Где найти код для андроид

Android: Bottom sheet

Bottom sheet is a component that slides up from bottom of the screen to reveal more content. You can find more detailed…

In this post we continue with the same layouts that the previous post contains.

Below, we insert a Floating Action Button into the layout from the previous post. The new view must be direct child of CoordinatorLayout like the bottom sheet view. To anchor the new view to the bottom sheet, add app:layout_anchor with id of the bottom sheet view and add app:layout_anchorGravity with values top|end.

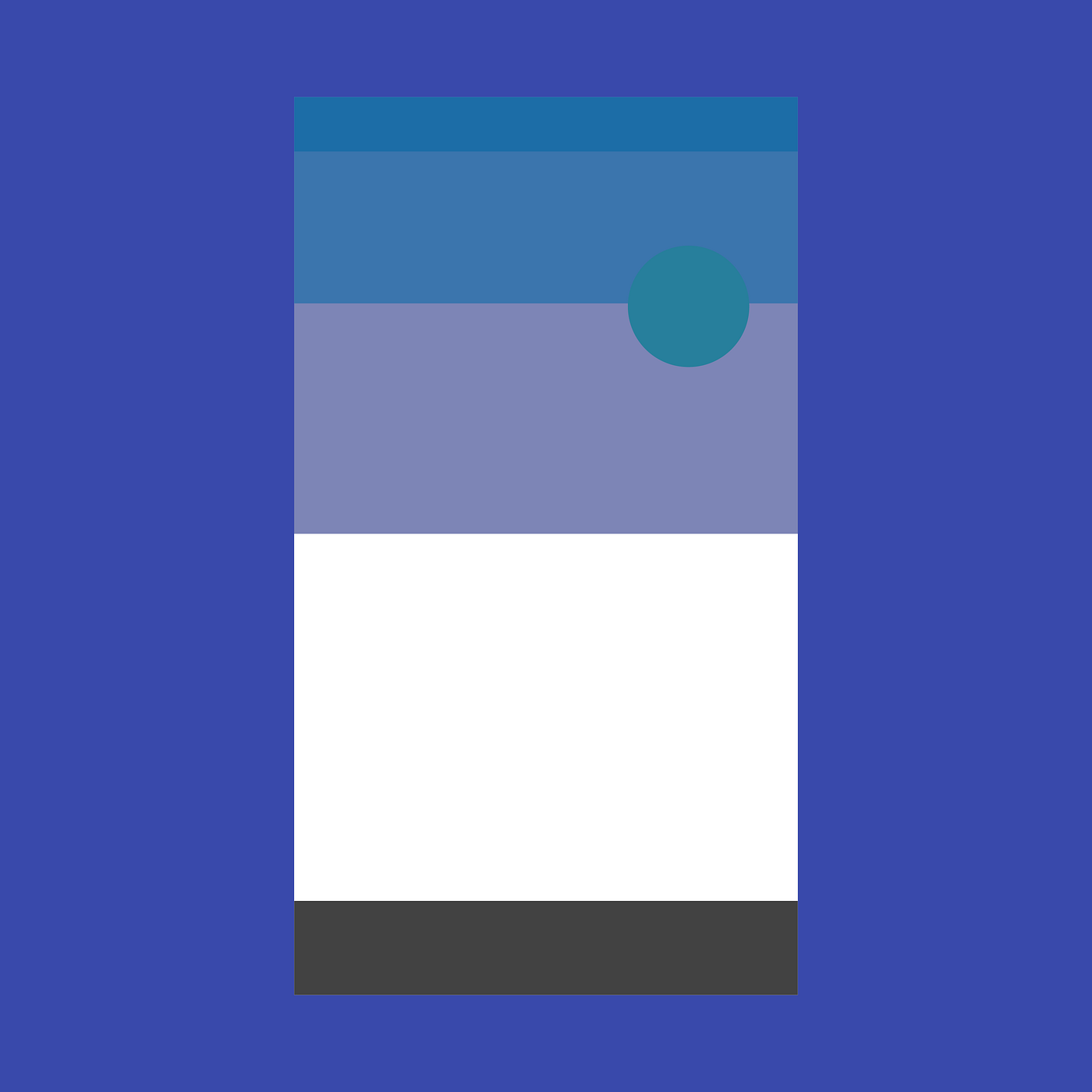

Now the Floating Action Button should be placed on the top edge of the bottom sheet and it should stick there and move with the bottom sheet.

Hiding the Floating Action Bar on scroll

For hiding the FAB when the sheet slides you need to add listener to the bottom sheet and hide/show the FAB. First find the views.

If you want the view to scale as the sheet slides use this.

Or if you want the button hidden immediately when sheet starts sliding use this. Button will be shown after the sheet is completely collapsed.

These are the results of the different codes above.

Источник

How to add Extended Floating Action Button in Android | Android Studio | Java

How to add Extended Floating Action Button in Android | Android Studio | Java.

In this tutorial, we are going to create an extended floating action button in android. A floating action button (FAB) performs the primary, or most common, action on a screen. It appears in front of all screen content, typically as a circular shape with an icon in its center.

Extended Floating Action Button is the newly introduced class with Material Components library in Android.

Material Components is introduced with SDK 28 or Android P. It’s a superset of Support Design Library with lots of new additions and improvements. And, in this tutorial, we are going to create an extended floating action button.

So, let’s start creating the extended FAB.

Before going to create let’s see what you’re going to see.

Step 1: add the dependency

make sure to add the material design dependency in your build.gradle app file.

Step 2: add the drawable files

before going to design the main XML file, first, import the drawable files. Below drawable files that I used in my project.

Step 3: design the XML file

now, design the main XML file, add the Extended Floating Action Button that is set as the parent FAB and also add the child FAB. Here as a child FAB, I used two FABs.

parent FAB: Action

child FAB 1: Alarm

child FAB 2: Person

Step 4: add the functionality

now in the main JAVA file add the functionality for the extended FAB and add the click listener in the child FAB.
