Новый процессор со старой начинкой – Apple A12Z Bionic
Было опубликовано 5 мая 2020 года
Обновлено 10 ноября 2020 года
Apple A12Z Bionic – ARM-система на кристалле (SoC), разработан Apple и изготовлен TSMC. Он, как и A12X, сочетает в себе процессоры Vortex и Tempest с графическим процессором Apple GPU.
Впервые появился в iPad Pro 11″ 2 — го поколения и iPad Pro 12,9″ 4 — го поколения. Это немного улучшенный вариант Apple A12X Bionic.
По характеристикам чип практически схож с Apple A12X Bionic, но имеет 1 дополнительно разблокированное графическое ядро
О процессоре
По характеристикам Apple A12Z Bionic во всём практически совпадает с предыдущей моделью процессора Apple A12X Bionic. Это точно такой же 8-ми ядерный процессор, с 4-мя высокопроизводительными ядрами под названием Vortex и 4-мя энергоэффективными ядрами под названием Tempest.
Как и ядра Mistral, ядра Tempest основаны на быстрых ядрах Apple от Apple A6 и похожи по производительности на ядра процессора ARM Cortex-A73. Это второй SoC от Apple с 8-ми ядерным процессором.
В A12Z встроен сопроцессор движения M12.
Рейтинг Antutu
Apple A12Z Bionic в рейтинге Antutu набирает около 715.000 баллов. Для сравнения A12X Bionic набирает примерно в среднем 700.000 условных единиц, а A12 Bionic 420.000.
Отличия от Apple A12X
Отличается он лишь тем, что в нём используется 8-ми ядерная графика, вместо 7-ми ядерной в A12X. Теперь стандартно чип оснащается 6 ГБ оперативной памяти. Ещё новый процессор предположительно производится с соблюдением оптимизированных 7-нм технологических норм на производстве TSMC и поэтому будет немного более энергоэффективен, содержит как и ранее 10 миллиардов транзисторов.
Neural Engine
Процессор включает в себя выделенное нейронное сетевое оборудование, которое Apple называет «Neural Engine следующего поколения«, это 2-ое поколение.
Это оборудование нейронной сети, которое такое же как и в A12, а также A12X, может выполнить до 5 триллионов операций в секунду. Так же как и в предыдущих 2-х чипах сторонние приложения могут получить доступ к Neural Engine A12Z Bionic.
Поддержка
Начало поддержки прошивки — iPadOS 13.4. Обновления программного обеспечения для систем, использующих этот чип продолжается до сих пор. Производство продолжается 2020 года по настоящее время.
Технические характеристики
Базовая частота – 4x 2,49 ГГц ( Vortex ) + 4x 1,6 ГГц ( Tempest )
Количество ядер – 8
Модель ускорителя – Apple GPU
Количество ядер – 8
Тип оперативной памяти – LP-DDR4X 2133 МГц
Количество оперативной памяти – 6 ГБ
Прочее
Технологический процесс – 7 нм, 1-е поколение
Количество транзисторов – 10 млрд
Набор инструкций – ARMv8.3-A
Площадь кристалла – 122 мм^2
Версия Bluetooth – 5.0
Версия Wi-Fi – 5
Поддержка 5G – нет
Источник
Apple a12 bionic антуту
- Home page
Processor
Apple A12 Bionic
AnTuTu
Apple A12 Bionic AnTuTu Benchmark
Processor performance Apple A12 Bionic in the AnTuTu benchmarks platform.
AnTuTu — Total score | |
---|---|
Qualcomm SM8150-AC Snapdragon 855+ | 480,000 |
Qualcomm SM8150-AC Snapdragon 860 | 479,037 |
MediaTek MT6877 Dimensity 900 5G | 476,451 |
HiSilicon Kirin 990 4G | 457,360 |
HiSilicon Kirin 990E 5G | 433,883 |
MediaTek MT6877T Dimensity 920 | 426,091 |
MediaTek MT6875 Dimensity 820 5G | 415,670 |
MediaTek MT6873V Dimensity 820 5G | 414,986 |
Broadcom BCM2711 | 400,275 |
Broadcom BCM2711B0 | 400,253 |
HiSilicon Kirin 990E | 391,557 |
HiSilicon Kirin 985 5G | 386,050 |
HiSilicon Kirin 820 5G | 384,470 |
Apple A12 Bionic | 368,880 |
Samsung Exynos 9 Series 9825 | 360,000 |
Qualcomm SM8150 Snapdragon 855 | 359,350 |
Qualcomm SM7250-AC Snapdragon 768G | 353,540 |
MediaTek MT6853V Dimensity 800U 5G | 340,707 |
MediaTek MT6885Z Dimensity 1000L | 337,670 |
Samsung Exynos 980 | 332,540 |
Qualcomm SM7250-AB Snapdragon 765G 5G | 330,590 |
Qualcomm SM7225 Snapdragon 750G 5G | 329,020 |
MediaTek MT6873 Dimensity 800 5G | 325,780 |
Samsung Exynos 9 Series 9820 | 325,076 |
MediaTek MT6833V Dimensity 810 | 317,678 |
MediaTek MT6833V Dimensity 700 5G | 304,409 |
AnTuTu is one of the most popular apps in the world to evaluate and compare the power of a mobile device with the competition. It tests above all the power of calculation, the display of Web pages, the modeling of decorations in 3D, the management of the memory, the transfer of data.
When you click on links to various merchants on this site and make a purchase, this can result in this site earning a commission. Affiliate programs and affiliations include, but are not limited to, the eBay Partner Network.
As an Amazon Associate I earn from qualifying purchases.
This page includes affiliate links for which the administrator of GadgetVersus may earn a commission at no extra cost to you should you make a purchase. These links are indicated using the hashtag #ad.
We do not assume any responsibility for the data displayed on our website. Please use at your own risk. Some or all of this data may be out of date or incomplete, please refer to the technical page on the respective manufacturer’s website to find the latest up-to-date information regarding the specifics of these products.
Источник
Представлена однокристальная система Apple A12 Bionic
Apple A12 Bionic включает шестиядерный процессор, который содержит четыре энергоэффективных ядра, потребляющие на 50% меньше энергии, чем ядра предшественника
На вчерашней пресс-конференции компания Apple официально анонсировала новую однкористальную систему Apple A12 Bionic, на базе которой построены смартфоны iPhone XS, iPhone XS Max и iPhone XR.
Однокристальная система Apple A12 Bionic производится силами Taiwan Semiconductor Manufacturing Company (TSMC) с использованием 7-нанометрового технологического процесса. Фактически, именно Apple A12 Bionic станет первой коммерчески доступной 7-нанометровой SoC. Kirin 980, которая была представлена раньше, появится на рынке после 16 октября, когда будут анонсированы Huawei Mate 20 и Mate 20 Pro.

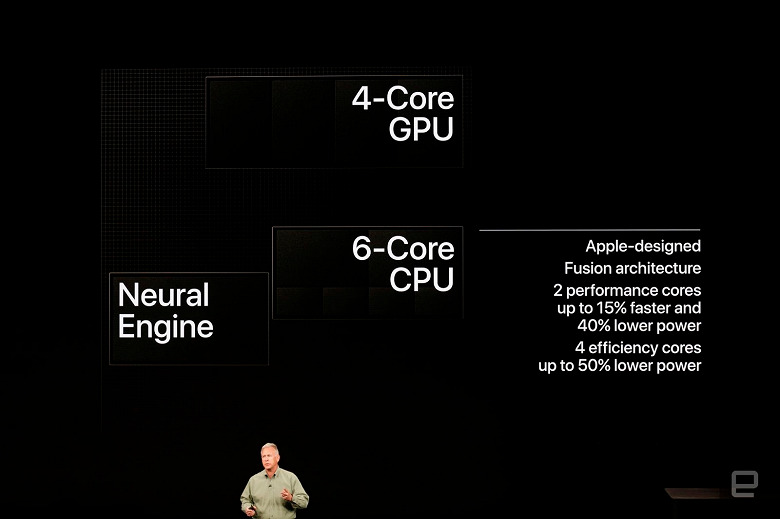

Apple A12 Bionic включает шестиядерный процессор, который содержит четыре энергоэффективных ядра, потребляющие на 50% меньше энергии, чем ядра предшественника. Также в состав входят два производительных ядра, которые работают на 15% быстрее и являются на 40% менее «прожорливыми», чем ядра в Apple A11.
Обновленный нейронный процессор теперь включает восемь ядер, тогда как у Apple A11 он был двухядерным. Этот процессор отвечает за машинное обучение, за более быстрое распознавание пользователей по лицам, отслеживание движений лиц для анимодзи и прочие функции. В ходе презентации было объявлено, что Apple A12 Bionic может обрабатывать до 5 трлн операций в секунду, тогда как Apple A11 мог выполнять до 600 млрд операций в секунду.
Графический процессор у Apple A12 Bionic является четырехъядерным, он является на 50% более производительным, чем GPU предыдущей SoC.
Источник
Apple A12 Bionic: 7 счастливых нанометра
Huawei объявила о выпуске смартфона с чипом производимым по технологии 7 нм еще в августе, но iPhone XS/XS Max поступали в продажу уже 21 сентября, став первым в мире 7 нм смартфоном в мире. Как обычно, предыдущая система-на-чипе все еще лидировала в тестах, но ей на смену уже шел еще более магический кристалл, чьим предназначением было “порвать всех”, о чем простодушный Фил Шиллер, с добродушной улыбкой, вроде как намекнул. И сглазил.
Qualcomm приготовила Apple неприятный сюрприз. Но пока, 12 сентября 2018 года, в зале театра имени Стива Джобса, ничто в мире не могло омрачить триумф очередного творения “яблочных” микроэлектронщиков. На тот момент ничего сравнимого с Apple A12 Bionic в мире не было. Некоторые, кого я не буду называть, плотно застряли на переходе к 10 нм, а ведь всего несколько лет назад эти некоторые купались в лучах заслуженной славы. Увы, ничто не вечно под Луной.
В конце ноября 2018 года Qualcomm представила систему-на-чипе Snapdragon 8150, а уже 4 декабря того же года она появилась на рынке. В некоторых тестах, впервые за долгие года, Apple A12 Bionic, новейшая SoC от Apple, проиграла. Если верить заголовкам в СМИ, Snapdragon “порвал” A12. Публика охотно поверила, и даже не читая сами статьи разнесла благую весть и раздула её до невероятных размеров. В тестах Snapdragon 8150 и Apple A12 Bionic выступали почти на равных, в тесте AnTuTu Snapdragon опередил A12 аж на 2,5%. У Qualcomm был повод торжествовать – до сих пор сыграть вничью с новыми SoC от Apple никому не удавалось. Покупает умные телефоны та самая публика. Из-за этого, или нет, но праздничный квартал 2018 года оказался совсем не праздничным для Apple.
Вот уже почти десять лет основным источником доходов Apple был iPhone. Почти все это время, что бы не творилось в индустрии, его продажи росли. iPhone XS/XS Max были шедеврами инженерного искусства, лучшими iPhone за их долгую и славную историю, но из-за нескольких серьезных ошибок компании в оценке рынка продавался этот шедевр хуже чем заслуживал. Snapdragon 8150 “порвал” Apple A12 Bionic в начале декабря, перед самым пиком продаж, когда покупательский ажиотаж достигает максимума и продажи бьют рекорды, возможно к неудаче Apple Snapdragon тоже имел отношение. iPhone не были дешевы, но зато процессоры в них были самые-самые – а теперь их “порвали”, и смысла переплачивать больше нет. Тем более что стоили iPhone XS/XS Max, как бы это сказать помягче, не слишком дешево.
В любом случае, следующий раунд в войне кристаллов обещает быть интересным. Apple должна сделать очередной ход в следующем месяце. Оставить вызовы Qualcomm (в 2019 тоже кое-что случилось) без ответа они не могут. Слухи про Apple A13 уже циркулируют, но мы не будем перебивать себе аппетит.
Bionic и PoP
Apple A12 Bionic производится TSMC по технологии 7 нм FinFET. iPhone XS/XS Max, в которых использовался этот чип, сделали его первым в мире 7 нм чипом доступным обычным покупателям. Фил Шиллер раскрыл некоторые из его тайн: CPU в A12 был 6-ядерным, два из этих ядер были “производительными”, четыре – “энергосберегающими”, как и в A11 ядра разной природы могли работать одновременно. Кроме CPU в A12 был 4-ядерный GPU, от начала и до конца разработанный Apple. CPU и GPU, естественно, были производительнее чем в A11, но еще и экономичнее. Кроме CPU и GPU на кристалле был нейронный процессор (NPU), 8-ядерный с производительностью в 5 триллионов 8-битных операций в секунду. В A11 NPU был намного скромнее – 2 ядра, всего 600 миллиардов 8-битных операций в секунду.
Apple A12 Bionic
На картинке, в корпусе из прочного пластика, PoP (TSMC InFO), состоящий из системы-на-чипе A12 и 4 Гигабайта LPDDR4X (в iPhone XS и iPhone XS Max). A12 использовалась и в некоторых других устройствах, где размер оперативной памяти был другим. По площади кристалла, равной 83,27 мм2, A12 была на 5% меньше чем A11. При этом в A12 было 6,9 миллиардов транзисторов (в A11 – 4,3 миллиарда). Фил не сказал ни про сопроцессор движения (Apple M12), ни про анклав безопасности, размещенные на кристалле – в них не было ничего захватывающе нового.
6-ядерный центральный процессор занимал на кристалле 11,90 мм2 (в A11 – 14,48 мм2), и состоял из двух “силовых” ядер Vortex (вихрь), с максимальной тактовой частотой в 2,49 ГГц и двух энергосберегающих ядер Tempest (буря), с тактовой частотой примерно в 2,0 ГГц. Ядро Vortex занимало 2,07 мм2 (Hurricane в A11 занимал 2,68 мм2), ядро Tempest – 0,43 мм2 (Zephyr в A11 – 0,53 мм2). Кэш второго уровня – 8 Мегабайт, кэш первого уровня тоже был увеличен, с 128 килобайт (64 килобайта кэш данных + 64 килобайта кэш инструкций) до 256 килобайт (по 128 килобайт на инструкции и данные).
Apple A12 Bionic “c содранной шкурой”
Обратите внимание: элементы на кристалле расположены намного упорядоченнее, чем в Apple A11 Bionic. Как будто в группе микроэлектроники появился собственный дизайнер, но на самом деле это свидетельствует о планомерной работе над чипом, без каких-либо исправлений, внесенных в последний момент.
GPU и NPU
4-ядерный графический процессор занимал на кристалле 14,88 мм2 (в A11 – 15,28 мм2), был оптимизирован для Metal 2, и заметно уступал конкурентам в производительности в OpenGL. По производительности GPU A12 превосходил предшественника на 50%, но вот более подробной информации о нем нет. NPU в A12 был намного большим по площади, чем в A11 – 5,79 мм2 вместо 1,83. Все-таки 8 ядер вместо 2. У меня не до сих пор в голове не укладывается: на 5,79 квадратных миллиметрах в секунду выполняется 5 триллионов операций.
Это продолжение серии про чипы разработанные Apple. Предыдущая часть — Apple A11 Bionic: Это магия?.
