Продолжение линейки процессоров — Apple A5

Было опубликовано 3 июля 2019 года
Обновлено 6 февраля 2021 года

Apple A5 – 32-разрядная ARM-система на кристалле (SoC), разработан Apple и произведен Samsung. Сочетает в себе процессор ARM Cortex-A9 с графическим процессором PowerVR.

Был представлен 11 марта 2011 года при релизе iPad 2.

Apple утверждает, что по сравнению со своим предшественником, A4, процессор A5 может давать в два раза больше мощности и GPU имеет до девяти раз производительную графику.

Apple также включила процессор обработки сигналов изображения (ISP), который будет выполнять расширенную постобработку изображений, такую как распознавание лиц, баланс белого, автоматическая стабилизация изображения и блок «earSmart» для шумоподавления.

Поддержка

Начало поддержки iOS — iOS 5. Обновления программного обеспечения для устройств, использующих этот чип, прекратились в 2016 году с выпуском iOS 10. Производство продолжалось с 11 марта 2011 года по 4 октября 2016 года.

Технические характеристики

Базовая частота — 1 ГГц
Количество ядер — 2
Графический ускоритель — PowerVR SGX543MP2 200—250 МГц
Количество ядер GPU — 2
Тип оперативной памяти — EDRAM 400 МГц
Количество оперативной памяти — 512 МБ
Технологический процесс — 32 нм
Набор инструкций — ARMv7
Кэш — L2 1 МБ

Источник

Процессор Apple A5

Apple A5 – это двухъядерный процессор, устанавливаемый в новые планшеты iPad 2 (планируется также, что он будет устанавливаться в iPhone 5, iPod Touch 5 Generation и Apple TV 2 Generation). Этот CPU представляет собой систему на кристалле (SoC), изготовлен он по технологии Package on Package (корпус на корпусе). Так же, как и микропроцессор Apple A4, данный чип произведен компанией Samsung.

Оба ядра Apple A5 построены на микроархитектуре ARM Cortex A9 (выполнен CPU по 32-нм техпроцессу). Тактовая частота чипа составляет 1 ГГц, а объем кэш-памяти второго уровня равен 640 Кб. Что касается производительности процессора, то Apple A5 в два раза мощнее, чем Apple A4. Помимо этого, данный CPU содержит графический процессор PowerVR SGX543. Новая графическая система в 9 раз мощнее, чем PowerVR SGX 535, которая была установлена в Apple A4. В одном корпусе с процессором находится маломощная оперативная память DDR2-1066 объемом 512 Мб.

По энергопотреблению данный чип сопоставим с Apple A4 (0.5-0.8 Вт).

Apple A5 впервые был представлен 2 марта 2011 года в качестве процессора интернет-планшета Apple iPad 2.

* Указанные тактовые частоты могут быть изменены производителем

Источник

Детали о процессоре Apple A5

Официальные спецификации iPad 2 дают довольно расплывчатое описание чипа Apple A5. К счастью, продажи планшетника в США уже стартовали, и почти сразу же в сети начали появляться более подробные данные. Давайте-ка узнаем всё о новом процессоре.

Фотография процессора от iFixit

Для начала, необходимо развеять слухи о том, что A5 будет производить компания TSMC. Нет, господа, Apple остаётся верна своим традициям. Производством нового процессора занимается компания Samsung. Об этом одна за другой сообщили сразу две уважаемых инжиниринговых фирмы – Chipworks и UBM TechInsights. Специалисты первой даже взяли в руки микроскоп и изучали транзисторы А5 в сравнении с А4, которым оснащался первый iPad. Различий они не нашли, из чего и был сделан вывод, что производитель по-прежнему Samsung. Умельцам из UBM было достаточно взглянуть на маркировку, которая расположена на подложке процессора. Её шрифт полностью совпал с таковым в А4. Вообще, у этих двух “камней” много общего. Например, Apple A5 также выполнен по 45 нм процессу, как и его предшественник.

Но есть и отличия. Даже чисто визуальные. Если размеры А4 составляли 14.1×14.1 мм, то А5 существенно больше – 16.7х14.3 мм. Оно и понятно, прошлогодний CPU базировался на ядре ARM Cortex A8. Свеженький А5 использует два ядра ARM Cortex A9. Аналогичная связка стоит у конкурентов iPad 2, таких как Motorola XOOM и Samsung Galaxy Tab 10.1.

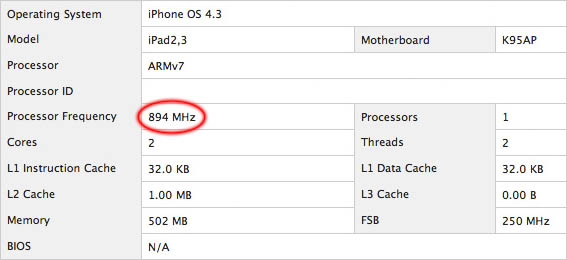

Окно информации о системе из Geekbench. Скришот сделан AnandTech

По поводу тактовой частоты – есть две новости, хорошая и плохая. Хорошая состоит в том, что, в отличие от А4, новый процессор умеет менять частоты ядер в зависимости от запущенных приложений. Это положительно сказывается на времени работы устройства. Однако, не зря Стив Джобс говорил, что А5 до двух раз быстрее, чем А4. Заметьте, он не сказал “в два раза быстрее”. И ведь не зря. Плохая новость – что, судя по бенчмаркам, в реальности частоты не превышают 900 МГц.

Зато графика в процессоре действительно шикарная. Используется двухъядерный GPU PowerVR SGX543MP2 от Imagination Technologies. Это большой прогресс по сравнению с прошлогодним SGX535. Результаты можно лицезреть уже сейчас.

Оперативная память в А5 выполнена по технологии Low Power DDR2, её теперь 512 Мб. Неплохо, учитывая, что в процессоре А4 стоял обычный модуль LPDDR на 256 Мб. Кто производитель? В некоторых моделях А5 это была оперативка от Samsung, в других – от Elpida Memory. Обе компании знают толк в памяти, поэтому беспокоиться не о чем.

Сравнение А4 и А5 от UBM TechInsights

В целом, Apple А5 – это серьёзный шаг вперёд по сравнению с А4. Правда, большая мощь означает и большую цену. Производство нового чипа обходится корпорации Apple в $25 за штуку. Для сравнения, компания NVIDIA на свой Tegra 2 тратит всего-навсего $15. На этом фоне многие говорят о том, что удешевить производство A5 можно, если производить много чипов.

По сути, это гарантирует нам, что А5 будет применён во всём следующем поколении устройств от Apple, таких как iPhone 5 и новый iPod touch. Это поможет компании снизить стоимость производства до $15.

— Аллан Йогасингэм, инженер и менеджер по техническому маркетингу UBM

Что ж, если iPhone 5 получит Apple A5, это действительно хорошие новости. Пока же насладиться мощью нового процессора могут лишь владельцы iPad 2. Им можно только позавидовать. [ai, chipworks]

Источник

Разница между процессорами Apple A5 и A5X

Apple A5 против процессоров A5X Apple A5 и A5X — это новейшие системы Apple на чипах (oC), предназначенные для их портативных устройств. В терминологии непрофессионала oC — это компьютер на одной ми

Содержание:

Apple A5 против процессоров A5X

Apple A5 и A5X — это новейшие системы Apple на чипах (SoC), предназначенные для их портативных устройств. В терминологии непрофессионала SoC — это компьютер на одной микросхеме (интегральная схема, она же микросхема). Технически SoC — это ИС, которая объединяет такие компоненты, как микропроцессор, память, ввод / вывод компьютера и другие системы, которые обслуживают электронные и радио функции.

Двумя основными компонентами SoC A5 и A5X, точнее MPSoC (многопроцессорные SoC), являются их ЦП на базе ARM (центральный процессор, он же процессор) и графический процессор на основе PowerVR (блок графической обработки). И A5, и A5X основаны на ARM v7 ISA (архитектура набора команд, та, которая используется в качестве отправной точки при проектировании процессора). ЦП и графический процессор в A5 и A5X построены по полупроводниковой технологии, известной как 45 нм (не проверено для A5X). Хотя Apple разработала их, Samsung изготовила их по запросу Apple.

Яблоко А5

Впервые A5 был продан в марте 2011 года, когда Apple выпустила свой последний на тот момент планшет, iPad 2. Позже был выпущен клон Apple iPhone 4S с Apple A5. В отличие от своего предшественника A4, A5 имел двухъядерный процессор и графический процессор. Поэтому технически Apple A5 — это не просто SoC, а MPSoC (многопроцессорная система на кристалле). Двухъядерный процессор A5 основан на процессоре ARM Cotex-A9 (который использует ARM v7 ISA), а его двухъядерный графический процессор основан на графическом процессоре PowerVR SGX543MP2. Тактовая частота процессора A5 обычно составляет 1 ГГц (хотя для синхронизации используется масштабирование частоты, и поэтому тактовая частота может изменяться от 800 МГц до 1 ГГц в зависимости от нагрузки с целью экономии энергии), а его графический процессор работает на частоте 200 МГц. A5 имеет 32 КБ кэш-памяти L1 на ядро ​​и 1 МБ общей кэш-памяти L2. A5 поставляется с пакетом памяти DDR2 объемом 512 МБ, который обычно работает на частоте 533 МГц.

Яблоко A5X

Новый iPad (он же iPad 3 или iPad HD), первое потребительское электронное устройство, которое будет оснащено A5X MPSoC, будет впервые продан в середине марта 2012 года (в течение этой недели). Во время презентации нового iPad 7 th В марте 2012 года Apple сообщила, что будет использовать процессор Apple A5X для управления устройством. Apple A5X имеет двухъядерный процессор, такой как A5, и поэтому не будет сильно отличаться от его предыдущего A5 MPSoC. Стоит отметить, что это противоречит предыдущему мнению, что Apple будет использовать четырехъядерный процессор, тренд MPSoC 2012 года, для своего нового iPad. Основываясь на просочившейся к настоящему времени информации, Apple будет устанавливать тактовую частоту процессоров A5X на 1,2 ГГц, а не на 1 ГГц в A5. Хотя A5X имеет двухъядерный процессор, используемый графический процессор (отвечающий за графическую производительность) представляет собой четырехъядерный процессор PowerVR SGX543MP4. Следовательно, графическая производительность A5X теоретически будет увеличена вдвое по сравнению с процессором Apple A5. Фактически, «X» в A5X означает графику. Таким образом, A5X — это высокопроизводительный графический процессор, который, как ожидается, будет поддерживать новую графику iPad HD ( сетчатка дисплей, который Apple представляет в новом iPad, первом среди планшетных ПК). Ожидается, что A5X будет поставляться с частной кэш-памятью L1 объемом 32 КБ на ядро ​​(для данных и инструкций отдельно) и общей кэш-памятью L2 объемом 1 МБ. Также ожидается, что он будет упакован с памятью 512 МБ.

Сравнение Apple A5 и Apply A5X

Источник

Яблоко A5 — Apple A5

Серия:	Apple
Код:	Cortex A9
Тактовая частота:	1000* МГц
Число ядер/потоков:	2
Техпроцесс:	40, 32 нм
64 Bit:	—
Дата выхода:

Яблоко А5

Основная информация
Запущен	11 марта 2011 г.
Снято с производства	4 октября 2016 г.
Разработано	Apple Inc.
Общий производитель (и)
Код продукта	S5L8940X (A5) S5L8942X (A5R2) S5L8947X (A5R3)
Представление
Максимум. Тактовая частота процессора	От 800 МГц до 1 ГГц
Кэш
Кэш L1	32 КБ инструкции + 32 КБ данных
Кэш L2	1 МБ
Архитектура и классификация
Заявление	Мобильный
Мин. размер элемента	От 45 нм до 32 нм
Микроархитектура	ARM Cortex-A9
Набор инструкций	ARM , большой палец-2
Физические характеристики
Ядра	1 (Apple TV третьего поколения Rev A) 2 (iPad 2, iPhone 4S, Apple TV третьего поколения [одно ядро ​​отключено], iPod Touch пятого поколения, iPad Mini первого поколения)
GPU (ы)	PowerVR SGX543MP2 (двухъядерный)
Продукты, модели, варианты
Вариант (ы)	Яблоко A5X
История
Предшественник	Яблоко A4
Преемник	Яблоко А6

Apple A5 является 32-битной системой на чипе (SoC) , разработанный Apple Inc. и производство Samsung . Первым продуктом Apple, в котором использовалась A5, был iPad 2 . Apple заявила во время своего медиа-мероприятия 2 марта 2011 года, что центральный процессор (ЦП) ARM Cortex-A9 в A5 почти в два раза быстрее, чем ЦП в Apple A4 , и графический процессор (GPU) PowerVR SGX543MP2. в A5 до девяти раз быстрее, чем графический процессор в A4. Apple также заявила, что A5 потребляет столько же энергии, что и A4.

Последним обновлением операционной системы, которое Apple предоставила для мобильного устройства с A5 (iPad 2 CDMA, iPhone 4S и сотовые модели iPad Mini первого поколения ), была iOS 9.3.6 , выпущенная 22 июля 2019 года. Последняя версия операционной системы обновление компании Apple предоставила для Apple TV , содержащего A5 ( третьего поколения Apple TV и третьего поколения Rev A Apple TV ) был Apple TV Software 7.6.2 , который был выпущен 14 декабря 2020 года.

СОДЕРЖАНИЕ

Дизайн

Чип A5 оснащен двухъядерным 45-нм процессором Cortex-A9 (уменьшенным до 32 нм в более поздних версиях чипа), включая расширение Advanced SIMD (Neon) , и двухъядерный 32-нм графический процессор PowerVR SGX543MP2 .

В A5 интегрирован блок процессора сигналов изображения (ISP), который может выполнять расширенную постобработку изображения, такую ​​как обнаружение лиц, баланс белого и автоматическая стабилизация изображения. A5 также напрямую интегрирует технологию Audience earSmart для удаления окружающего фонового шума и второстепенных голосов во время телефонных звонков.

Частота от Cortex-A9 в A5 используется внутри IPad 2 и первое поколение IPAD мини составляет 1 ГГц. Оба этих устройства, в отличие от устройств, содержащих A4 с тактовой частотой 1 ГГц, могут автоматически понижать тактовую частоту своего чипа A5 для экономии заряда батареи. Тактовая частота Cortex-A9 в A5 используется внутри iPhone 4S и пятого поколения IPod Touch составляет 800 МГц ( пониженными с 1 ГГц). Неизвестно , что тактовая частота Cortex-A9 в A5 используется внутри третьего поколения Apple TV и третьего поколения Rev A Apple TV есть.

Когда A5 был впервые выпущен, стоимость производства чипа оценивалась на 75% больше, чем A4, с ожидаемым уменьшением разницы, когда производство позже увеличится. По состоянию на август 2012 года A5 производился на заводе Samsung в Остине, штат Техас . Samsung инвестировала 3,6 миллиарда долларов в завод в Остине для производства различных чипов, и почти вся продукция предприятия была посвящена производству чипов Apple. Позже Samsung инвестировала еще 4,2 миллиарда долларов в производство в Остине, чтобы ко второй половине 2013 года перейти на 28-нм техпроцесс.

Версии Apple A5

Существуют три версии чипа A5: S5L8940 (содержащий ЦП 45 нм), S5L8942 (содержащий ЦП 32 нм) и S5L8947 (содержащий одноядерный ЦП 32 нм). Apple также разработала отдельный высокопроизводительный вариант A5 под названием Apple A5X , который имеет более широкую подсистему памяти и два дополнительных ядра графического процессора. A5X использовался только в iPad третьего поколения .

Apple A5 (S5L8940)

Версия S5L8940 A5 использовалась в iPad 2 и iPhone 4S. Процессор был изготовлен по 45-нм техпроцессу. Матрица этой версии занимает площадь 122,2 мм 2 . Он использует метод установки PoP для поддержки RAM. Верхний пакет содержит две микросхемы LPDDR2 по 256 Мбайт , что в сумме обеспечивает 512 Мбайт оперативной памяти.

Apple A5R2 (S5L8942)

Версия S5L8942 A5 использовалась в Apple TV третьего поколения (одно ядро ​​процессора отключено), iPad 2 (версия iPad2,4), iPod Touch пятого поколения и iPad Mini первого поколения. Процессор был изготовлен по 32-нм техпроцессу. Кристалл этой версии занимает площадь 69,6 мм 2 — почти на 41% меньше, чем кристалл версии S5L8940. Как и версия S5L8940, он использует метод установки PoP для поддержки RAM. Верхний пакет содержит две микросхемы LPDDR2 по 256 МБ, что в сумме обеспечивает 512 МБ оперативной памяти.

Apple A5R3 (S5L8947)

Версия S5L8947 A5 использовалась только в Apple TV третьего поколения Rev A. В отличие от двух предыдущих версий A5, эта версия содержит только одно ядро ​​процессора. Также, в отличие от двух предыдущих версий A5, эта версия не использует метод установки PoP для поддержки ОЗУ — ОЗУ находится вне микросхемы A5. Кристалл этой версии занимает площадь 37,8 мм 2 , благодаря новому дизайну, разработанному специально для Apple TV третьего поколения Rev A.

Продукты с Apple A5

Галерея

Эти изображения являются иллюстрациями и имеют приблизительный масштаб.
