Умный замок с камерой Aqara P100: обзор и подключение, Apple HomeKit
Сегодня мы поговорим про интересную новинку — умный дверной замок Aqara P100. Информация про него появилась относительно недавно и он сразу заинтересовал многих энтузиастов умного дома целым рядом эксклюзивных фишек. Замок для обзора, мне предоставил один из моих подписчиков, получивший его прямиком с краудфандинга Xiaomi Youpin. В свободной продаже, на момент съемки этого видео, его найти еще сложно. Но зато узнать подробности про новый гаджет — вы можете прямо сейчас.
Содержание
Где купить?
Banggood — цена на момент публикации обзора $333.99
Параметры
- Модель — Aqara P100
- Материал корпуса — сталь, с покрытием устойчивым к царапинам
- Интерфейсы — Bluetooth 5.0, wi-fi 2,4 GHz, Zigbee 3.0
- Способов разблокировки — 7
- Питание — аккумулятор 6000 мАч, 4 элемента АА, аварийное питание USB Type C
- Размер — 400.6×78.6×28.7 мм
- Толщина двери — от 40 до 120 мм
- Рабочие температуры — от -10 до +55 С
- Вес — 4,6 кг
Поставка
Поставляется замок в большой коробке оформленной в светлых тонах с фотографией внешних панелей замка. На коробке изображен логотип производителя и логотип совместимости с Apple HomeKit
Вот все содержимое коробки, которое распределено по двум вертикальным отделениям. Давайте пройдемся по нему подробнее.
Комплектная инструкция — на китайском языке, других вариантов нет. Пока про версии для глобального рынка я не пока не слышал. Приходится прибегать к помощи экранного гугл переводчика. Не очень удобно но смысл понять можно.
Как и с предыдущими версиями замков от Aqara в комплекте есть монажная карта, которая понадобится при установке устройства на дверь
Накладные панели
Внешние панели имеют самую распространенную для замков Aqara — форму с закругленными краями. Такую имеют например Zigbee замки S2 и S2 Pro, bluetooth замок N100
Внутренняя панель — в ней спрятана основная электроника и элементы питания. Доступ к ней возможен только из помещения
Внизу находится задвижка для дополнительного запора, забегая вперед скажу — то он открывается снаружи вместе с основными запорами замка
На ручке находится кнопка, для открытия замка ее следует нажать — таким образом замок защищен от случайного открытия, например маленькими детьми.
Изнутри на прорезиненной прокладке, в верхней ее части, продублированы основные параметры. Обратите внимание что из интерфейсов указан только Bluetooth. Он является основным
По принципу упомянутых мной моделей замков — здесь тоже имеется быстрый механизм перекидывания ручки на другую сторону. Подробнее — чуть далее.
Еще ниже — отверстие для кабеля, который будет подключаться к личинке замка и держатель для штифта ручного запора замка
Крышка внутренней части — пластиковая и легко снимается, под ней находятся отсеки для питания — сверху литий ионный аккумулятор на 6000 мАч, под ним — резервное питание на 4 батарейки формата АА
Перед тем как перейдем к наружной панели, хочу заметить, что лучше всего сначала приобрести замок, и потом уже под него заказывать дверь, это обеспечит наилучшее качество установки.
В нижней части находится, прикрытая пластиковой крышкой, отверстие для ключа — в этом замке он используется как аварийный способ открытия, основной — безключевой.
Внизу, незаметно для окружающих, находятся отверстия для динамика и разъем для аварийного питания формата USB Type C
Чувствительный сканер отпечатков пальцев встроен в ручку, это очень удобно при открытии замка — все делается одним движением. Он покрыт сапфировым стеклом — тем же что используется в Iphone 11 Pro
Большая часть наружной накладки, закрыта закаленным стеклом. В верхней половине находится клавиатура замка, тут же, в районе цифр 2,5 и 8 — площадка для NFC сенсора, над ней кнопка звонка и камера
Камера — одна из главных фишек замка. Она имеет угол обзора в 160 градусов и умеет вести ночную съемку с ИК подсветкой. Замок поддерживает и голосовую связь.
Замок
Центральная часть — это собственно сам замок, который находится внутри двери. В нем находится двигатель, который обеспечивает сцепление штифта с засовом при корректной аутентификации.
В замке есть три основных засова — которые блокируют дверь при поднятии ручки замка вверх и четвертый — дополнительный нижний засов, который выдвигает внутренняя задвижка.
Вверху находится защелка — даже если дверь будет просто захлопнута, просто так ее открыть не получится, благодаря только ей.
Под защелкой находится специальный треугольный рычаг — это сенсор двери, так замок определяет — закрыта ли дверь нормально, или замов просто выдвинут в воздухе.
Длина замка по наружной, самой длинной металлической панели — 24 см
Глубина — если брать в расчет еще и кабель — не менее 10 см, но тут лучше сделать запас, чтобы не пережать случайно провода.
Длина внутренней части замка — 18 см.
В комплекте имеется накладка на дверной косяк, с отверстиями под засовы
Питание
В данной модели замка предусмотрено сдвоенное питание — основное это LiOn аккумулятор, и резервное — в виде 4х элементов АА
Аккумулятор находится в верхней части внутренней накладки и держится на защелке, батареи находятся под ними и обеспечивают питание пока аккумулятор заряжается
Емкость аккумулятора — 6000 мАч, базовое напряжение — 3,8 В. Если перевести в Ватт часы — это 22,8.
Для зарядки аккумулятора — используется разъем USB Type C, в качестве индикатора — светодиод, окно которого находится справа. При зарядке он светит красным, когда она завершена — зеленым.
Личинка

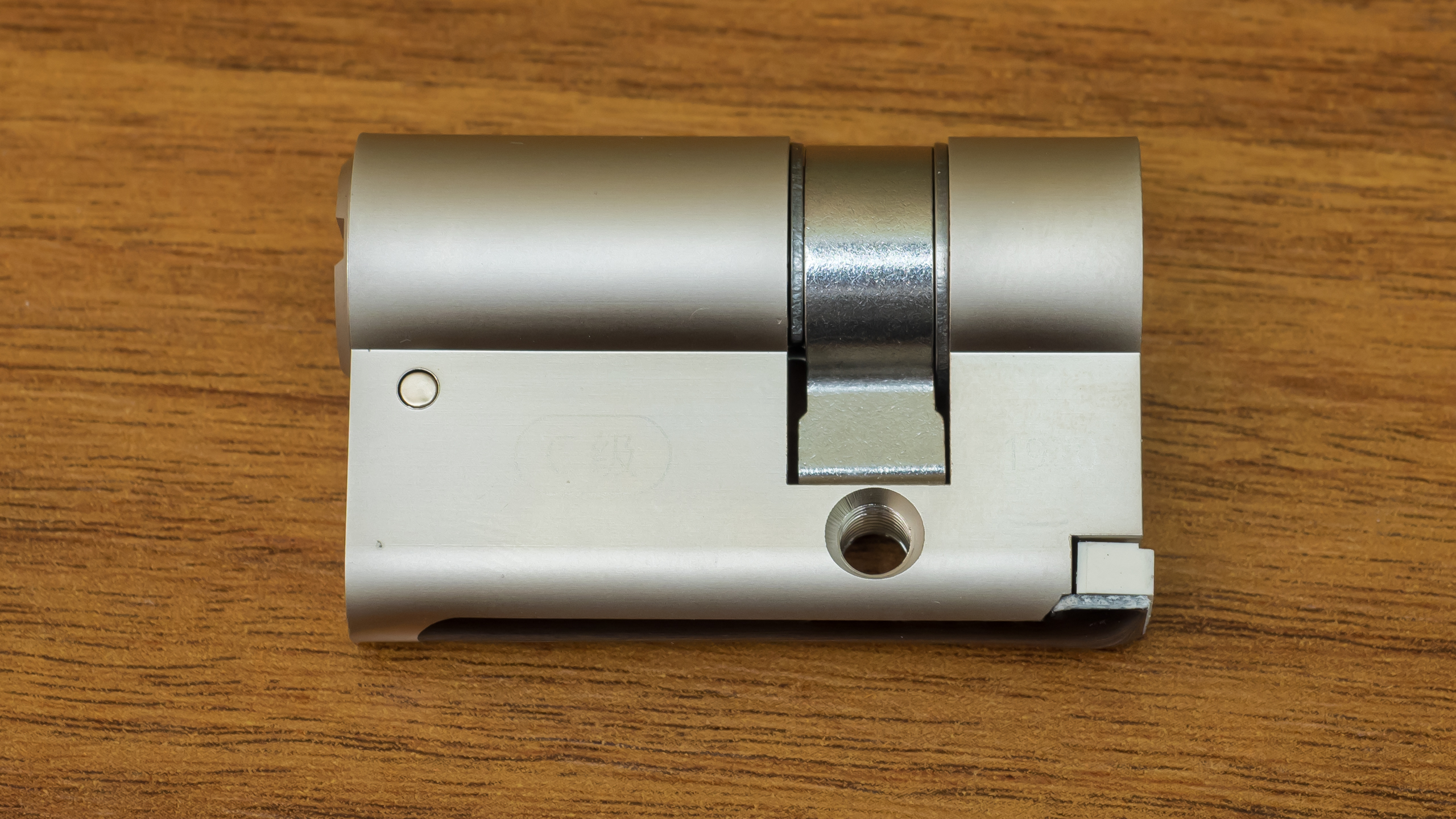

Личинка замка — тоже специализированная, идет в комплекте вместе с двумя ключами. Обычную тут использовать нельзя.
Относительно крепежного соединения, личинка сильно асимметрична. Это связано с тем, что ключ можно вставлять только с наружной стороны
А с внутренней стороны есть разъем для подключения интерфейсного кабеля, это нужно например для включения оповещения если в личинке был забыт ключ.
Габариты — максимальная длина личинка чуть более 5 см
От длинного края до центра крепежного отверстия — 32 мм. От короткого края до центра — 17 мм
Ключи — такие же как и на ранее обозреваемый мною замках Aqara N100 и S2. Не чипованные, раскладные.
Кроме ключей, в комплекте имеется две фирменные NFC карты доступа. Согласно последний новостей — их можно будет приобрести и дополнительно.
Крепеж и штифты
Осталось сказать пару слов и крепеже и соединительных штифтах. Комплект — универсальный и может быть подогнан для работы с дверьми толщиной от 40 до 120 мм
Фирменная конструкция штифта Aqara — он двойной, наружная часть проворачивается относительно внутренней. Замки с цельным штифтом, где фиксация происходит в накладке, могут быть легко вскрыты, если просверлить их сбоку и зафиксировать штифт на ручке. Тут этот номер не пройдет — фиксация происходит на уровне внутреннего замка.
Длина соединительных винтов, которые проходят сквозь обе накладки, соединяя их вместе — почти 109 мм. Они имеют 7 участков, по которым их можно отпилить, подогнав по толщине двери. Аналогично могут укорачиваться и направляющие штифты, которые связывают внешнюю накладку и внутренний замок, центрируя положения личинки для ключа, относительно внешнего отверстия.
Переброс ручки
Подробнее — смотрите в видео версии обзора
По умолчанию ручки дверных накладок ориентированы на правую сторону.
Если нужно поменять их положение — это делается очень просто и быстро. Нужно только вывинтить фиксирующий винт, головка которого находится с обратной стороны накладки под ручкой.
После этого просто переворачиваем ручку на другую сторону. Завинчиваем винт обратно.
Аналогично повторяем для второй накладки. Вывинтить. Повернуть. Завинтить
Переворот защелки
Подробнее — смотрите в видео версии обзора
Так как дверь теперь закрывается в другом направлении, нужно перевернуть и защелку.
Это тоже очень просто. Нужно снять переднюю металлическую панель, которая крепится на два винта по краям.
После этого просто разворачиваем защелку в другую сторону.
Прикрепляем на место металлическую панель, завинчиваем крепежные винты.
Тестовый стенд
Для исследования возможностей устройства — соберем тестовый стенд. Начну с установки личинки для ключа — прорезь должна смотреть в сторону внешней накладки. Винтом крепим ее с торца замка.
Вид сбоку — большая часть, предназначенная для ключа, смотрит на внешнюю сторону двери.
Штифт для ручек. Та часть, на которой находится крепежная скобка, проходит сквозь замок в сторону внутренней накладки. Она имеет фиксированное крепление с замком.
Скоба проходит наружу и фиксирует положение штифта, он неподвижен относительно внутренней части замка. Наружная часть штифта — закреплена на шарнире и может проворачиваться вокруг своей оси, относительно внутренней части. Чтобы замок открылся — его двигатель должен зафиксировать его.
В режиме стенда, чтобы обмануть датчик замка и заставить его думать, что он находится в двери — пришлось стянуть его внешний рычаг.
Подключаем кабель к личинке замка.
Теперь настал черед больших винтов, скрепляющих накладки вместе. Для стенда я не стал их резать, использовал на всю длину.
В нижнюю часть внутренней накладки вставляется штифт, который соединяет задвижку с дополнительным засовом замка.
Кабель от замка подключаем в правый разъем внутренней накладки. Ошибится тут невозможно, разъемы — разные, и неправильный кабель подключить не получится. Разъем кабеля внешней накладки чуть шире, имеет больше контактов и дополнительный коаксиальный кабель, думаю это кабель от камеры
Два направляющих штифта от внешней накладки к замку.

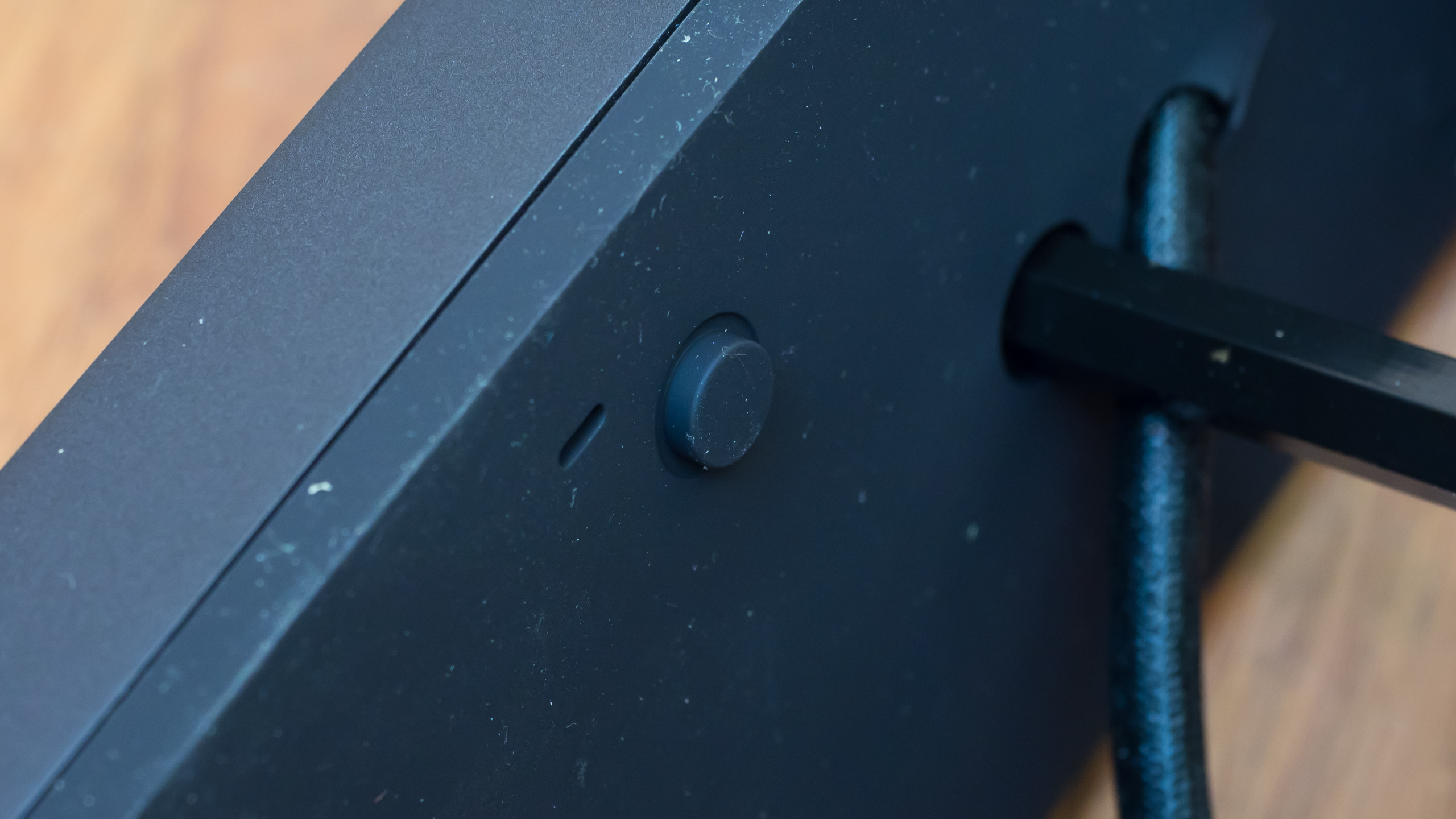

Тут есть еще один нюанс, с внутренней стороны внешней накладки есть кнопка, которая в нормальном состоянии прижата дверью, она служит индикатором снятия.
Теперь можно подключить аккумулятор и элементы питания и приступить к логической части обзора.
Подключение
На дату записи этого видео, замка Aqara P100 — нет в списке устройств приложения Mihome. Зато он есть в родном приложении Aqara Home, с выбранным регионом Китай. Надеюсь все же что его добавят и в Mihome.
Подключение замка проходит по bluetooth. Согласно подсказкам — нажимаем на правую из трех кнопок под батарейным отсеком и вводим на клавиатуре замка появившийся код
После этого происходит сопряжение с замком, по его завершению предлагается выбрать имя и расположение устройства, а также сразу пробросить его в HomeKit — приложение Дом.
Это запускает небольшой мастер подключения, шаги которого заключаются в сканировании QR кода который есть и на замке и в его инструкции (индивидуальная наклейка)
После успешного сканирования, устройство опрашивается и добавляется к устройствам HomeKit
В завершении будет предложено выбрать значок для замка и создать базовые сценарии, типа ушел, пришел, уснул
В приложении Aqara Home это у меня пока первое устройство, в HomeKit, к которому я наконец недавно подключился — четвертое.
Aqara Home
Первый запуск плагина замка — в Aqara Home предложил создать учетную запись администратора. Сначала пароль — от 6 до 10 цифр. Кстати надписи в плагине под IOS — имеют немного странный вид, это технические имена переменных
После пароля — добавляем отпечаток пальца, прикладывая его столько раз, сколько попросит замок. Процесс покажу чуть дальше.
Теперь можно подключить и второй интерфейс — wi-fi, для чего переходим в одноименное меню из настроек, и переходим в выбор сетей
Тут выбираем нужную сеть из списка доступных — поддерживается диапазон 2,4 GHz и вводим пароль подключения к ней.
Остается немного подождать пока замок подключится к сети, после чего в меню wi-fi появятся данные о его состоянии. Этот интерфейс нужен для удаленного подключения к камере.
Для постоянного мониторинга и управления замком — нужен и zigbee шлюз. На данный момент поддерживаются только круглые шлюзы Aqara, но у меня их нет сейчас. Я рассчитывал на Mi третьей версии, но замок еще не работает в mihome. Но пользоваться замком можно и без шлюза.
Главное меню замка почти полностью отображается нормально, за исключением информации о уровне заряда аккумулятора. А вот в меню настроек, в приложении на IOS — все отображатся техническими именами
И ладно бы только отображалось. В меню громкости и смены языка, уровни кстати меняются нормально, при попытке смены языка с китайского — просто закрывается приложение
Вот для сравнения тоже меню на Android версии приложения. Тут и отображается все с нормальными именами, а главное — тут без проблем меняется язык на английский, что как ни крути приятнее и понятнее.
Добавление пользователей
Добавим нового пользователя — для этого нужно подключение по Bluetooth. В меню добавления необходимо выбрать тип пользователя — администратор или обычный пользователь. Как видим тут тоже все еще с техническими именами.
Для удобства — буду добавлять скриншоты и из Android
И администратор и обычный пользователь могут иметь одновременно два способа разблокировки — пароль и отпечатки пальцев. Причем пароль может быть только один, а отпечатков пальцев — несколько. Всего — 50 постоянных паролей и столько же отпечатков.
Приложение позволяет генерировать одноразовые и периодические пароли. Одноразовый — генерируется автоматически, действует на протяжении 20 минут и может один раз разблокировать замок. Нажав кнопку справа внизу — пароль можно скопировать в буфер обмена и отправить по мессенджеру. Одновременно их можно задать до 8 штук
Периодический пароль может задаваться на фиксированный интервал времени либо на повторяющиеся промежутки в течении недели. Всего не более 25 штук.
Фиксированный пароль имеет два параметра — начало и завершение действия пароля. Повторяющийся кроме этого позволяет задавать дни недели и время, в течении которого можно будет открывать замок.
И снова для сравнения, покажу как выглядят эти меню в приложении на Android. Очень надеюсь что плагины поправят и все будет выглядеть нормально
Но если вы приобрели этот замок и на IOS видите неудобоваримые технические имена, имейте в виду, что можно делать настройки и под Android — залогинившись в Aqara Home под той же учеткой и регионе Китай.
Как выглядит процесс добавления нового отпечатка пальца — можно увидеть в видео версии обзора. Необходимо 7 удачных считываний.
Отдельно в меню настроек — самая верхняя опция, добавление NFC карт. Это один из способов быстрой разблокировки замка.
Для добавления карты тоже нужно соединение с замком по Bluetooth, и после запуска режима — нужно приложить карту к выделенной области на клавиатуре замка.
Еще несколько скринов из приложения Aqara Home. Слева IOS справа Android. На вкладке настроек, внизу — уровень заряда аккумулятора, он корректно отображен на Android и не виден в IOS.
Тоже самое касается ряда настроек — для IOS приходится включать фантазию и воображение, чтобы понять за что отвечает та, или иная опция
На различные ситуации, такие как звонок, открытие временным паролем, многократные попытки открыть, кто-то стоит перед дверями, попытка снятия и прочее — задаются реакции камеры — съемка фото или видео.
Есть опция обнаружения движения, далее идет время — если кто-то задерживается перед дверью больше чем указано в настройке, и чувствительность.
Можно задавать и длительно видео которые будет писать замок — по умолчанию 5 секунд, чем больше тем быстрее будет разряжаться аккумулятор. Ночной режим — автоматически или всегда включен или выключен.
Звонок в дверь
Кнопка звонка находится в достаточно непривычном месте — на дверной накладке. С непривычки найти будет непросто. Звук достаточно громкий, да и можно сделать какой-то дополнительный сценарий.
Подробнее — смотрите в видео версии обзора
После этого, приложение присылает уведомление о том, что кто-то звонит в дверь. Скорость — зависит от качества интернет соединения.
В сообщении имеется фотография того кто звонит в дверь. Если звонок произошел прямо сейчас — можно сразу переключится в режим онлайн мониторинга. Если ранее — то перейти в историю замка.
В истории есть три вкладки — это нестандартные сработки, вроде кто-то пытался снять замок с двери. Посетители — это те кто приходил и звонил в дверь. И загруженные — это те фото и видео, которые были загружены локально на телефон или планшет.

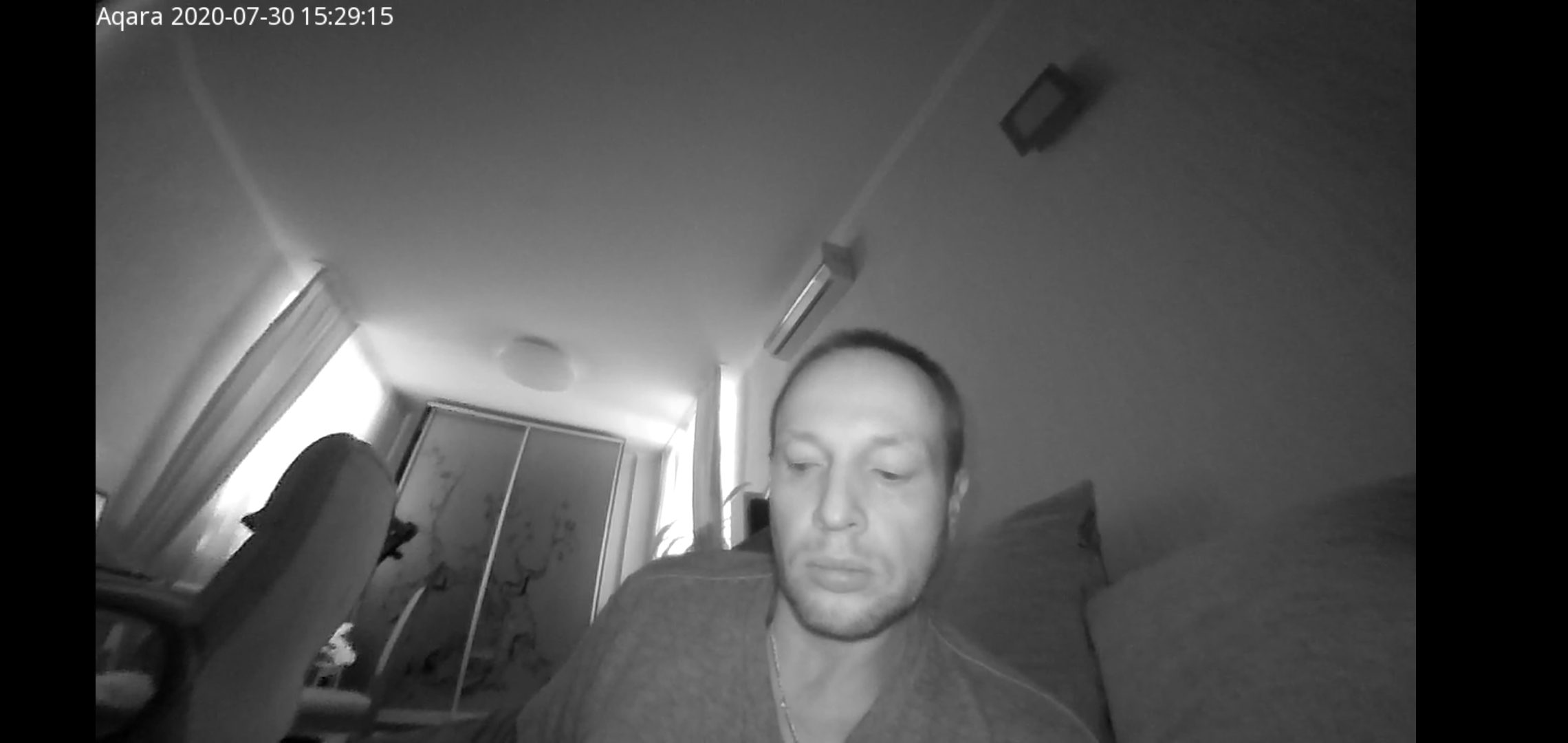

Полноразмерное фото с замка.
Функция онлайн мониторинга, без подключения к шлюзу, доступна только когда перед дверью что-то происходит, например кто-то позвонил в замок. По крайней мере так утверждает сообщение в приложении.
При запуске мониторинга, создается канал для безопасного подключения через облако, и камера, уже по wi-fi отдает онлайн картинку.
Качество картинки среднее, это все таки в первуэ очередь — дверной замок, понять кто пришел — можно и при освещении и в темноте. Нажав на кнопку телефонной трубки слева внизу — можно поговорить с визитером.
При желании картинку с камеры можно развернуть и на весь экран. Примерно через минуту — придет сообщение о том, что пора бы уже и закругляться — оно и понятно, аккумулятор не резиновый.
Автоматизации
Перейдем к участию в автоматизациях. Принцип их создания в Aqra Home — совершенно аналогичен как в Mihome — есть условия и есть действия. Замок может работать только как условие.
Зато условий насчитывается около 30 — поле для деятельности огромное. Как и кем была открыта дверь, снаружи или изнутри, попытки взлома, забытый ключ и многое другое.
Кроме этого замок ведет журнал событий которые с ним происходили — например замок помнит вставленный и забытый в нем ключ.
Apple HomeKit
Несколько слов о интеграции замка в приложение Дом — Apple HomeKit. Устройство появляется в системе и может по клику на нем открываться и закрываться. Работает по wi-fi в том числе.
Тут же можно просмотреть информацию об устройстве и узнать уровень заряда аккумулятора.
Можно и задать сценарий, например на действие кнопки — клик. Она, кстати работает, через шлюз Xiaomi третьей версии
Например разблокировка по однократному клику. Чтобы это все работало — нужен логический центр Apple HomeKit — постоянно включенное устройство, типа приставки Apple TV или планшета. Такой функции в родном приложении — нет.
Видео версия обзора
Живую работу замка, открытие, закрытие — по отпечатку, паролю, NFC картой, «Сири открой замок», открытие ключом, изнутри, задвижкой и прочее — смотрите в видео версии обзора.
Home Assistant
Что касается работы с Home Assistant — я имею в виду прямое подключение, я предпринял несколько попыток заджойнить замок по Zigbee. Для чего использовал стик CC2538 и zigbee2mqtt
А так же SLS шлюз. Ни один ни второй — не увидели устройство. Мне показалось, что режим сопряжения на этом замке несколько отличается от привычного, так как замок имеет несколько беспроводных интерфейсов — сопряжение по zigbee имеет еще некую программную обвязку и сначала ищет активный шлюз в системе.
Как вариант можно попробовать использовать интеграцию HomeKit контролер, но она зависит от интернет, а в моем случае она не находит устройств для сопряжения
Вывод
Замок получился весьма необычным, он обладает несколькими, ранее нигде не встречающимися фишками — такими как встроенная камера, три разных беспроводных интерфейса. Надеюсь что в будущем появится его поддержка и в Mihome, так как пользователей в нем больше чем в Aqara Home. Думаю что замок так же заинтересует пользователей Apple HomeKit тем более что тут есть возможность открытия голосом, через приложение и автоматизацию.
