iFixit разобрали Apple Watch Series 2

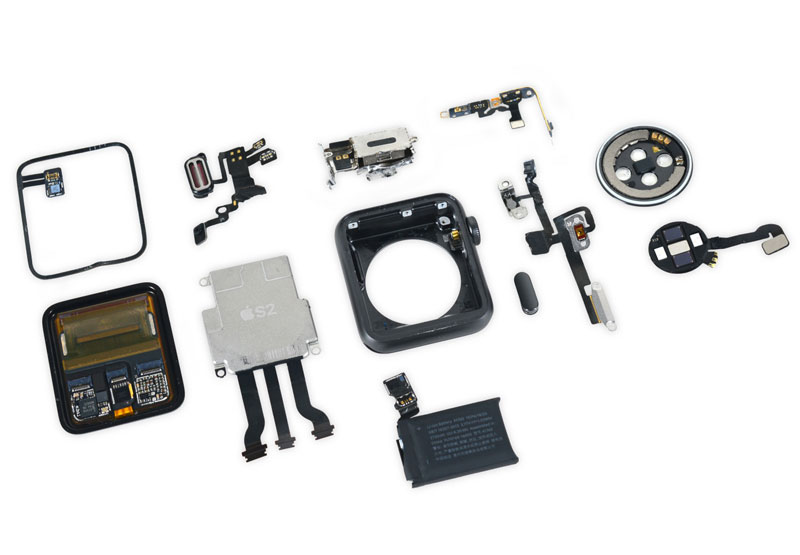

Лаборатория iFixit каждый год одной из первых разбирает на компоненты новую технику Apple. На этот раз эксперты показали, что находится внутри представленных в начале месяца «умных» часов Apple Watch второго поколения.

В iFixit разобрали модель Apple Watch Series 2 cо спортивным ремешком и диагональю дисплея 38 мм. Устройство поучило AMOLED-дисплей Retina с разрешением 272 x 340 точек и плотностью 290 ppi.


Гаджет оснащен SiP-платформой Apple S2, модулями GPS, NFC, Wi-Fi 802.11b/g/n 2.4 ГГц, и Bluetooth 4.0. Объем встроенной памяти часов составляет 8 Гб. В составе аппаратного обеспечения также присутствуют гироскоп, акселерометр, кардиомонитор, датчик уровня освещенности, микрофон и динамик.


Второе поколение смарт-часов от Apple, как и заявила компания, получило увеличенный аккумулятор, обеспечивающий на 33% более длительное время автономной работы.

На презентации Apple Watch Series 2 Джефф Уильямс (Jeff Williams) рассказал о повышенной влагостойкости часов, с которыми теперь можно плавать, принимать душ и не бояться попасть под проливной дождь. Защиту от попадания влаги во внутрь корпуса обеспечивает специально сконструированный динамик и резиновый уплотнитель O-ring.


По мнению специалистов iFixit, второе поколение Apple Watch еще более непригодно к ремонту, чем прошлогодняя модель. Во-первых, часть компонентов очень маленького размера. Во-вторых, дисплей очень сложно отсоединить, поскольку все шлейфы спрятаны глубоко внутри часов.

Источник

iFixit разобрали Apple Watch

Уже на стадии анонса было очевидно, что Apple Watch станут шедевром инженерной мысли творцов из Купертино. Так оно и вышло, что и подтверждает вскрытие устройства в исполнении мастеров iFixit.

Достать Apple Watch в первый день продаж оказалось непросто, но в iFixit преодолели все трудности и раздобыли сразу две модели: Apple Watch Sport, которые будут препарированы ниже, и стальные Apple Watch, отличающиеся исключительно наличием сапфировой защиты дисплея. Но оставим лирику и приступим к делу — узнаем, что скрывается внутри Apple Watch.

Но сперва обратите внимание на упаковку Apple Watch Sport — она отличается от таковой у стальных моделей.

Итак, спортивная модель Apple Watch с голубым ремешком. Разборка часов начинается с отсоединения последнего. Для этого предусмотрены специальные кнопки. Механизм замены ремешков очень простой и удобный, другим производителям часов на заметку.

Под ремешком скрывается заглушка, прикрывающая диагностический разъем устройства.

Читайте также:  With apple tree snowflakes

Попасть внутрь оказывается не так уж и просто — никаких винтов в конструкции не предусмотрено. Начать придется с отклеивания дисплея. Подняв его, мы сможем попасть внутрь.

Дисплей соединен с устройством посредством шлейфа с необычным креплением. На это стоит обратить пристальное внимание, разбирая часы.

Под дисплеем можно рассмотреть две интересные детали: механизм точечной вибрации Taptic Engine и колесико цифровой короны.

iFixit остаются верны себе и сравнивают «механизм» Apple Watch с механизмом классических часов.

Но вернемся к нашему пациенту: извлекаем крошечный аккумулятор. Его характеристики предсказуемо скромные: 205 мАч, 3,8 В и 0,78 Вт*ч. Эти параметры актуальны для 38 мм модели, в 42 мм они могут быть немного лучше.

Под аккумулятором виднеется сердце часов — чип S1. Тут же можно рассмотреть микрофон.

Однако до его извлечения потребуется снять механизм Taptic Engine. Он, кстати, соединен с динамиком часов, защищенным от влаги.

За механизмом обнаружилась антенна для Wi-Fi и Bluetooth.

Диагностический разъем изнутри удерживается крошечными винтами.

Наконец, перед чипом S1 потребуется снять корону.

Сверху конструкция по-прежнему кажется монолитной, а сам чип помещен в полностью изолированную оболочку.

Однако снизу чип S1 буквально окутан шлейфами и проводами, при помощи которых сообщаются все датчики и системы устройства.

Под чипом S1 можно увидеть датчики, призванные считывать показатели сердечного ритма у пользователя. На деле это полноценный пульсоксиметр, но Apple не позволяет ему измерять уровень кислорода в крови. Тут же расположился магнит для зарядки часов.

На этом препарацию Apple Watch можно считать завершенной. iFixit оценили ремонтопригодность устройства в 5 баллов из 10 возможных. Довольно высокая оценка среди последних устройств Apple.

Недостатки касаются чипа S1. Никакие ремонтные работы на системной плате невозможны, как невозможна замена кабелей и шлейфов — они намертво закреплены на чипе. Также недовольство мастеров вызвали миниатюрные винты и их неудобное расположение. [iFixit]

Источник

Apple Watch Series 2: что интересного внутри?

iPhone 7 Plus и Apple Watch Series 2 были анонсированы в один день. Большой флагман уже успел побыть в разобранном состоянии, поэтому сейчас рационально уступить место на магнитном коврике в мастерской iFixit умным часам, к которым тоже имеется парочка вопросов. Сейчас мы выясним, чем защищён специализированный аксессуар для плавания и сильно ли прибавила в размерах батарея устройства.

Внешние черты второго издания часов трудно назвать сколько-либо отличными от первого, разве что корпус стал немного больше, но об этом мы поговорим позже. Во всём остальном царит консерватизм: та же форма, тот же квартет из оптических линз, те же фотодиоды. Apple Watch Series 2 поддерживают ремешки от предыдущего выпуска, поэтому у вас не будет проблем с креплением.

Читайте также:  Не удается подключить iphone apple

Хорошенько намучившись с клеем в дебютных Apple Watch, ремонтники не сомневались, что горячительный iOpener понадобится и сейчас. Более того, состав клея оказался намного злее (прямо как в iPhone 7 Plus).

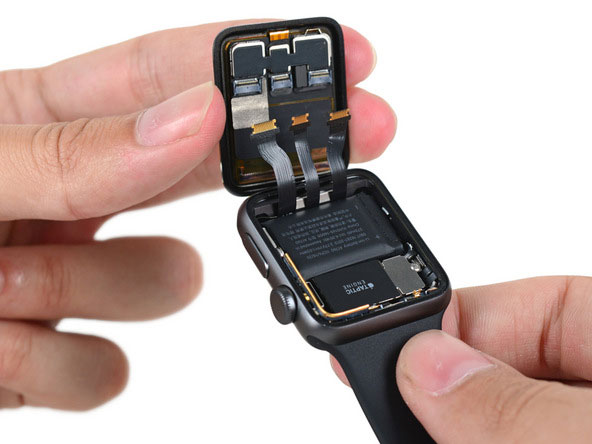

После работы с лопаткой появилась возможность открыть девайс, и понять, что часы особо не поменялись. В глаза бросились лишь ZIF-разъёмы, пришедшие на смену старым контактам под давлением.

За мозговой центр отвечают:

  • красный — Apple 343S00092
  • оранжевый — 20211CP TD1628A
  • жёлтый — контроллер NFC NXP 67V04 (как в iPhone 7 Plus)

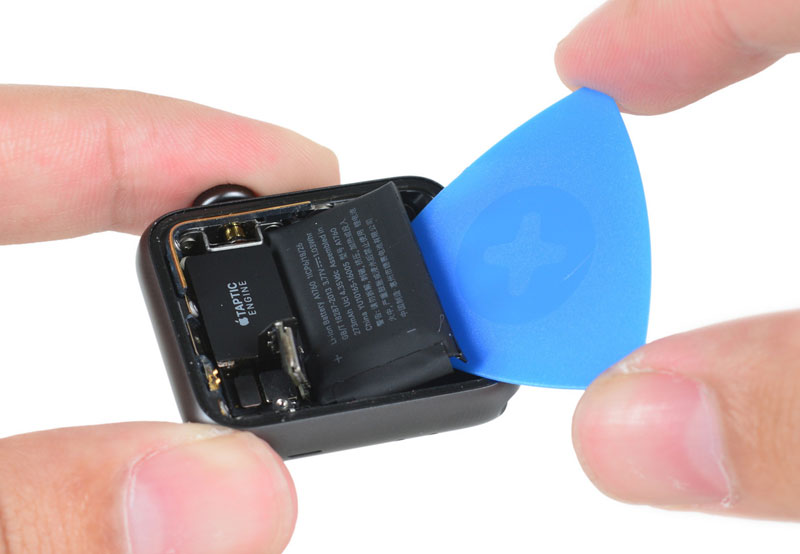

Ремешок был отсоединён, чтобы не мешал процессу. Доступу к аккумулятора препятствовали ставшие мейнстримом треугольные винты и непосредственный отсек, из которого пришлось вытаскивать литий-полимерный кирпичик.

Поразительная лёгкость разборки рано или поздно должна была привести к неприятностям. В нашем случае — к клею, вернее, эдакой жевательной резинке, потому что иначе смесь, которой Apple укрепила батарею, тяжело назвать. Тем не менее, стоит поблагодарить купертиновцев, ведь благодаря им часы целиком будут находиться на вашем запястье, а не ссыпаться в карман.

Аккумулятор действительно подрос — на 33%. Первая версия имела в запасе 205 мАч, а вторая может похвастаться 273 мАч. Конечно, хотелось бы побольше энергии, чтобы компенсировать использование GPS, однако, корпус часов вряд ли позволит сильно разгуляться. Будем ждать «будильников».

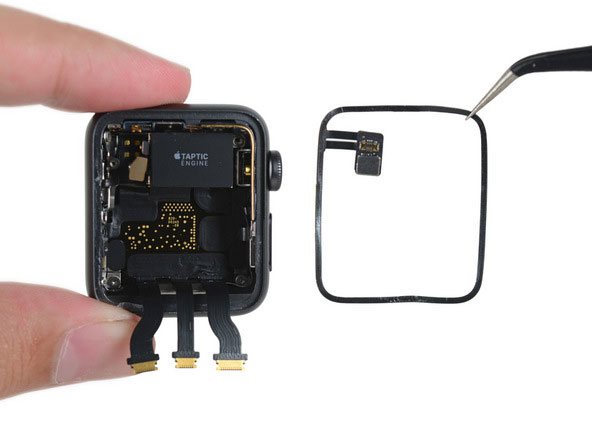

Считывает прикосновения с экрана Force Touch, чей чип теперь размещён в гордом одиночестве на резиновой прокладке.

Taptic Engine заметно увеличился в размере. Видимо, для большего отклика на действия пользователя.

А под Taptic Engine скрывалась знаковая инновация для часов — GPS-модуль. Энтузиасты из iFixit подозревали, что Apple усложнит встраивание спутниковой антенны, тем не менее, маленький элемент удобно разместился в корпусе Apple Watch Series 2.

Микрофон, расположенный рядом со связкой кабелей, не захотел легко выходить наружу, поэтому пришлось нанести ему повреждения. Необходима стальная выдержка, чтобы разобрать этот гаджет без происшествий. Тем не менее, видно, что всё надёжно укомплектовано, а сам микрофон, как вы знаете, вдобавок умеет выталкивать жидкость.

В самом низе был обнаружен чип S2 SiP от Apple, являющийся вычислительным ядром, а в углу схемы спряталось не что иное как второй микрофон!

Ждать чудес от разбора Apple Watch Series 2 было бы странно — всё-таки о GPS-модуле, водонипроницаемости с чудо-микрофоном, выдавливающем воду) и более ёмком аккумуляторе стало ясно на самой презентации. Но в любом случае интересно посмотреть, какие тонкости встроят купертиновцы в свои новинки, и как они обыграют свежие функции.

Читайте также:  Айфон что это такое перевод

Источник

Разборка Apple Watch Series 2 от iFixit подтвердила более емкий аккумулятор и улучшенную водозащиту [фото]

Специалисты iFixit изучили анатомию второго поколения «умных» часов Apple, анонсированных на специальной презентации 7 сентября. Мировые продажи Apple Watch Series 2 стартовали вместе с iPhone 7 в пятницу, 16 сентября.

Эксперты разобрали модель Apple Watch с корпусом 38 мм и спортивным ремешком. Устройство оборудовано AMOLED-дисплеем Retina с разрешением 272 x 340 точек и плотностью 290 ppi (у 42-мм версии экран 312 x 390 точек и 302 ppi), SiP-платформой Apple S2, модулями GPS, NFC, Wi-Fi 802.11b/g/n 2.4 ГГц, Bluetooth 4.0 и накопителем объемом 8 ГБ. В наличии также гироскоп, акселерометр, монитор сердечного ритма, датчик уровня освещенности, микрофон и динамик.

Первое, на что обратили внимание эксперты – увеличенный литий-ионный аккумулятор емкостью 273 мАч (4,35 V, 1,03 Wh). Для сравнения емкость первых Apple Watch с той же диагональю экрана составляла 205 мАч – на 33% меньше. При этом время Apple Watch Series 2 у них такое же, как у обновленной модели Series 1, по всей видимости, из-за наличия GPS-модуля и повышенной яркости дисплея.

Помимо батареи значительное пространство внутри корпуса занимает привод линейного перемещения Taptic Engine, оповещающий о входящих сообщениях незаметно для окружающих. В корпусе он приклеен к влагозащищенному динамику. Водозащиту последнего обеспечивает резиновое уплотнительное кольцо O-ring. На удивление специалистов, некоторые элементы внутри недорогих Watch Sport оказались позолоченными.

Клеящий состав в Apple Watch Series 2 оказался намного сильнее, чем у Apple Watch первого поколения. Предположительно, это связано с возросшей устойчивостью к воздействию воды. Также Apple добавила особую металлическую вставку рядом с колесом Digital Crown, что также служит водозащите.

По результатам вскрытия специалисты указали на недостатки конструкции с точки зрения починки и замены компонентов. В частности, процедуру вскрытия сильно затрудняют проприетарные винты Pentalobe и очень незначительный размер комплектующих и кабелей. Еще одна проблема, с которой столкнулись специалисты по ремонту, стало отключение дисплея, поскольку кабели для него спрятаны под упругим кронштейном.

Отметим, что позиционирует Apple Watch Series 2 как устройство для спорта, в том числе плавания – для новинки заявлена возможность погружения на глубину до 50 метров.
