Apple Power Mac G4 Cube и его современники в небольшом фотообзоре

Всем привет. По результатам последнего голосования, сейчас должен был быть обзор Silicon Graphics O2, но, признаться, у меня еще не все по нему готово, а пока в качестве развлечения небольшой обзор Apple Power Mac G4 Cube.

Итак, на дворе июль 2000 года, все благополучно пережили Millennium, конец света не наступил и даже часы в компьютерах радостно показывали 00-й год. Каким же были компьютеры в 2000 году и чем от них так отличается Power Mac G4 Cube, вышедший 19 июля 2000 года?

Как оказалось, нельзя просто взять и нагуглить картинки компьютеров 2000 года. За помощью пришлось обратиться к журналам Мир ПК и Домашний Компьютер, сканы которых найти оказалось проще. Просмотрев архив этих журналов за 2000-й и половину 2001 года я обнаружил, что практически все системные блоки выглядят, скажем так, традиционно. Причем это касается и брендовых блоков и всякого рода самосборов. Что же нам предлагает реклама со страниц компьютерных журналов? (прошу простить за качество картинок, дальше будут лучше).

Да, были некоторые более интересные внешне экземпляры:

Но в целом выглядело это все довольно однообразно и уныло.

Я не являюсь фанатом или поклонником техники Apple, но когда мне в музей (подробности в профиле ;)) попал G4 Cube я был очень впечатлен и его внешним видом и техническим исполнением:

Комплект с 17″ монитором, системным блоком, внешним блоком питания, клавиатурой, мышкой и колонками. Подробные технические характеристики можно посмотреть тут. Справедливости ради скажу, что колонки на фото от iMac G4 (Лампа Джобса), но внешне они довольно похожи.

Сам системный блок представляет из себя параллелепипед с закругленными кромками из акрила толщиной около 6 мм, в верхней части которого находится серебристый куб. При правильном свете кажется, что куб висит в воздухе.

Сверху находится щелевой DVD привод и решетка вентилятора. Также на верхней плоскости находится сенсорная кнопка включения, которая отлично срабатывает через толстый акрил и имеет плавно меняющуюся белую подсветку

Чтобы добраться до компонентов, нужно перевернуть корпус и извлечь за ручку внутренний кубик.

Сам куб довольно компактный, на боковой грани видно видеокарту ATI Rage 16 Mb с интерфейсами VGA и ADC

На верхней грани видны радиатор, кнопка включения и щель привода DVD. Сбоку установлен стандартный IDE HDD 3,5″

Куб питается от внешнего блока питания напряжением 28В.

Монитор питается от этого же блока питания через интерфейс ADC

На кабеле предусмотрен шарнир, предотвращающий его переламывание

В моем экземпляре стоит немецкая Mac OS 9.1, описывать которую большого смысла нет 🙂
Благодарю за внимание.

Источник

Национальная библиотека им. Н. Э. Баумана
Bauman National Library

Персональные инструменты

Apple Power Mac G4

Apple Power Mac G4

Разработчик	Apple Inc.
Производитель	Apple Inc.
Тип	Персональный компьютер
Дата выпуска	31 August 1999 года ; 22 years ago ( 1999-08-31 )
Операционная система	Mac OS 7.1.2P, 7.5 до 7.5.1, 7.5.3 до 7.6.1, 8.0 до Mac OS X 10.4.11
ЦП	Motorola PowerPC G4 1,25 ГГц
Memory	10 GB ATA
Предшественник	Power Macintosh G3
Последователь	Power Mac G5

Apple Power Mac G4 — это серия персональных компьютеров проектируемых, производящихся, и продающихся Apple Computer, Inc. С 1999 по 2004 год создавался как часть линейки Power Macintosh. Построенный на архитектуре PowerPC G4 , Apple Power Mac G4 вышел на рынок как первый «персональный суперкомпьютер» от Apple, он достигал рекордных скоростей от 4 до 20 гигафлопс. Это был первый продукт Macintosh, официально сокращенный как «Mac», и последний Mac, способный работать с классической классический Mac OS. [Источник 1] .

Стиль корпуса, введенный с Power Macintosh G3 (синий и белый) был сохранен в течение всего пятилетнего производства Power Mac G4, хотя и со значительными изменениями, чтобы соответствовать развивающемуся промышленному дизайну Apple и для обеспечения лучшего охлаждения. На передней панели корпуса расположен динамик, кнопка включения питания, дверцы шахт приводов оптических дисков и разъем для наушников. На задней стенке корпуса — выходы видеокарты, порты FireWire и USB, разъемы модема и сетевой карты, аудиоразъемы. С компьютером поставляются проводные (работают через провода) клавиатура и мышь. Их корпуса выполнены из прозрачного поликарбоната, благодаря чему они имеют очень представительный вид

Содержание

Серия Apple Power Mac G

Данная серия началась с выхода в 1997 году модели Power Mac G3 и позиционировалась как линейка мощнейших компьютеров от Apple. С того момента был изменен принцип номенклатуры компьютеров Power Macintosh и они стали именоваться в зависимости от того, какое поколение процессора лежит в основе подобной модели (G3, G4 и G5), а вот последующие новые модели получали название в зависимости от их характерных признаков, например, цвет основного корпуса (G3 – Blue White) или иных параметров, например, технических (G4 – Gigabit Ethernet). Позднее такой определительный принцип использовался в таких устройствах как iMac, PowerBook и iBook.

Аппаратная часть

В Apple Power Mac G4/400 (гигабитный Ethernet) установлен процессор с частотой 400 МГц Процессор PowerPC 7400 (G4) с AltiVec «Velocity Engine» 1 МБ кеша. Он поставлялся с 64 МБ оперативной памяти, 20 ГБ Ultra ATA/66 жесткий диском, 5X DVD-ROM, и 2x AGP ATI Rage 128 Pro видеокартой с 16 МБ SDRAM. AirPort (802.11 b) был доступен в пользовательской конфигурации. В дополнение к бортовой 10/100/1000BASE-Т (Гигабит),встроенный порт Ethernet, ADC порт передавал аналоговые и цифровые видеосигналы, USB для передачи данных и питания по одному кабелю. Он также поставляется с новой клавиатурой Apple «Pro» и мышью. [Источник 2] .

Модели

• Power Mac G4 Graphite
• Power Mac G4 Cube
• Power Mac G4 Quicksilver
• Power Mac G4 Mirrored Drive Doors

Технические характеристики

Процессор

• Motorola PowerPC G4 1,25 ГГц (со встроенным 128-разрядным модулем мультимедийных вычислений Velocity Engine);
• Архитектура процессоров: полностью 64-разрядная, включая регистры и шину данных;
• Поддержка 32-разрядных приложений: обеспечивается на аппаратном уровне;
• Кеш-память второго уровня (L2): 256 КБ, на чипе процессора, работает с частотой процессора;
• Кеш-память третьего уровня (L3): 1 МБ;
• DDR SRAM (скорость передачи данных между процессором и кешем L3 — свыше 4 Гбит/с);
• Частота системной шины: 167 МГц;

Оперативная память

• Установлено 256 МБ PC2700 (333 МГц) DDR SDRAM;
• Всего имеется четыре слота (возможна установка до 2 ГБ памяти); могут использоваться модули DIMM 256 МБ (64-разрядные, 128 или 256 Мбит), или 512 МБ (64-разрядные, 256 Мбит);

Видеосистема

Видеокарта ATI Radeon 9000 Pro с 64 МБ DDR SDRAM видеопамяти:

• Установлена в слот AGP 4x;
• При подключении цифровых мониторов поддерживает разрешения вплоть до 1900 х 1200, при подключении аналоговых мониторов — до 1600 х 1200;
• Возможно подключение сразу двух мониторов (в том числе и производства Apple);

Средства хранения информации и возможности расширения

• поддерживается до 4 внутренних ATA- приводов (2 Ultra ATA/100 и 2 Ultra ATA/66)
• имеется 4 отсека для приводов форм-фактора 3,5″
• в один из отсеков установлен винчестер емкостью 80 ГБ (7200 об./мин, интерфейс ATA/100)
• при наличии PCI-адаптера SCSI (приобретается отдельно) обеспечивается поддержка до 4 внутренних SCSI-приводов
• поддерживаются различные комбинации SCSI и ATA-приводов (в сумме до 4)
• Элемент маркированного списка

• установлен оптический привод Combo drive (DVD-ROM/CD-RW) – чтение DVD на 12-кратной скорости, запись CD-R на 32-кратной скорости, запись CD-RW на 10-кратной скорости, чтение CD на 32-кратной скорости
• возможна установка дополнительного оптического привода
• 4 полноразмерных 64-разрядных, 33 МГц PCI-слота
• Слот AGP 4X (с установленной видеокартой) [Источник 3] .

Сетевые возможности

• Сетевая карта 10/100/1000 Base-T Ethernet (разъем RJ-45)
• Встроенный модем 56K V.92
• Встроенные антенна и разъем расширения для подключения опциональной платы беспроводной связи AirPort 11 Мбит/с (приобретается отдельно)

Периферийные устройства и звук

• 2 порта FireWire 400 Мбит/с (суммарная мощность 15W)
• 4 порта USB (два на системном блоке, два на клавиатуре)
• Выход на наушники (на лицевой панели)
• Линейные стерео аудиовход и аудиовыход
• Разъем Apple speaker minijack для подключения колонок Apple Pro Speakers
• Встроенный динамик (производства Harman/kardon)

Электрические характеристики и условия эксплуатации

• Устройство отвечает требованиям Energy Star
• Напряжение питания: переменное, 200-240 В
• Частота: однофазный ток, 50/60 Гц
• Потребление тока: максимум 3,5 А
• Температура окружающей среды, во время работы: от 10° до 35° C
• Температура хранения: от -40° до 47° C
• Влажность: 5% — 95% (без образования конденсата)
• Высота места использования: до 3000 метров над уровнем моря

Размеры и вес

• Высота: 43.2 см
• Ширина: 22.7 см
• Глубина: 46.8 см
• Вес: 19.1 кг

Комплект поставки

• Компьютер Apple Power Mac G4 1,25 ГГц
• Программное обеспечение (в том числе Mac OS X, Mac OS 9, Developer Tools, пробная версия офисного пакета Microsoft Office v. X, пробная версия СУБД FileMaker Pro, и проч.)
• Клавиатура (проводная) Apple Keyboard
• Мышь (проводная) Apple Mouse
• Руководство по эксплуатации
• USB-кабель для подключения клавиатуры
• Кабель для модема
• Переходник DVI-to-VGA

Временная шкала моделей Power Macintosh

Обзор

Источник

Power Mac G4 Cube

Macworld New York 2000-The G4 Cube Introduction

The Power Mac G4 Cube was a compact desktop version of the Power Mac G4 tower that was introduced by Apple Computer on July 19, 2000 at the Macworld Expo in New York City . [1]

Contents

Features

Boasting over 3 gigaflops, which was the equivalant to a supercomputer at the time, it was marketed towards professional users. [2] The Apple design team fit the cube’s contents within an 8x8x8-inch space that used heat convection to avoid the need for a fan, making it extremely quiet. It shipped with a base configuration of 64 MB of RAM (expandable to 1.5 GB), a 20 GB hard drive, and a top-loading DVD-ROM drive. [1] The Cube was somewhat expandable but requires smaller AGP cards because of its unique size. It featured 2 USB ports, 2 FireWire ports, and 2 different monitor connectors, lacked analog audio ports. Peripherals included were the pro keyboard and Mouse, and USB speakers with special adapter. There were two choices of LCD studio monitors available in 15″ and 17″ size. There was also Apple’s last CRT monitor, a 17″ model that somewhat resembled the previous CRT Studio Display but was shorter and more egg shaped in a completely transparent case.

Reception

The G4 Cube did not take off with consumers, generating only a third of projected sales. [3] It was discontinued less than a year later, when Steve Jobs announced that it was being placed «on ice». [4] Its replacement arrived in 2005 in the form of the Mac mini, which was more successful and remains in production today. [2]

In popular culture

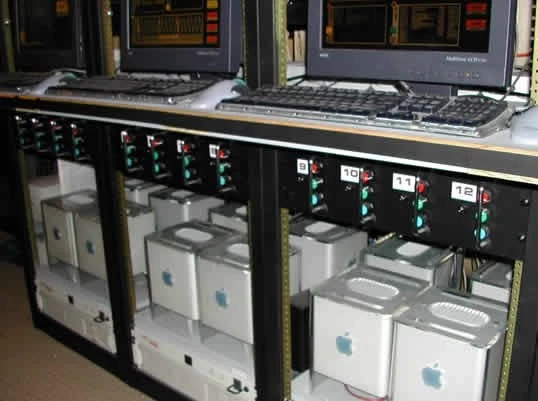

For the production of Star Trek: Enterprise in 2002, an array of sixteen Power Mac G4 Cubes running Macromedia Director were used to generate the screens of the Enterprise NX-01 in real time, [5] with Michael Okuda acting as the system administrator. [6] [7]
