Обзор FiiO K3 (новая версия): компактный USB ЦАП-усилитель для наушников и ПК
Сегодняшний обзор посвящен обновленному стационарному ЦАПу от компании FiiO. Модель K3 «карманная», но с большими возможностями. Есть поддержка аудиофайлов высокого разрешения, обычный и балансный выход на наушники, линейный и цифровой выход. Рассмотрим новый K3 подробнее.
Содержание
Технические характеристики
- Модель: К3
- Цвет: черный
- ЦАП: ES9038Q2M
- USB чип: XMOX XUF208
- ОУ: 2 х OPA926 и SGM8264-2
- Входной разъем: USB тип C с поддержкой PCM (до 384 кГц / 32 бит)
- Цифровой выход: коаксиальный (до 192 кГц), оптический (до 96 кГц)
- Выход на наушники: 3,5 мм TRS
- С/Ш: 113 дБ(А)
- Диапазон частот: 20–80000 Гц
- КНИ+шум: 0,004 %
- Выход на наушники: балансный 2,5 мм TRRS
- С/Ш: 113 дБ(А)
- Диапазон частот: 20–80000 Гц
- КНИ+шум: 0,004 %
- Мощность: 220 мВт на 16 Ом нагрузки, 120 мВт на 32 Ом нагрузки
- Линейный выход: 3,5 мм TRS
- Размеры: 22 х 58 х 70 мм
- Масса: 82 г
Упаковка и комплектация
Устройство попадает к пользователю в небольшой картонной коробке. Цветовое оформление лаконичное, есть проверка подлинности устройства. Внутри картонная защитная вставка.
ЦАП изготовлен в августе 2021 г. в Китае. Гарантия на FiiO K3 12 месяцев.
Комплект поставки устройства включает все необходимое для начала работы:
- FiiO K3
- Кабель USB тип С 1 м.
- Руководство пользователя (англ. язык)
- Гарантийный талон
- Противоскользящие наклейки (4 шт.)
Внешний вид
Когда достаешь K3 из коробки удивляешься, насколько он компактный. Его размеры ближе к портативным устройствам, но он предназначен для работы с ПК. Современная аудиотехника меняется, уже реже встретишь огромные корпуса, популярен дизайн «lifestyle», дружественно вписывающийся в современный интерьер.
Без учета ручки громкости и разъемов, размеры алюминиевого корпуса составляют 70х58х22 мм. Черное покрытие корпуса качественное. Можно наклеить на нижнюю часть комплектные полоски против скольжения.
В дизайне К3 сразу выделяется ручка регулировки громкости (она же совмещена с включением питания), на ней яркое красное резиновое колечко и косая накатка для уверенного удержания.
Питание устройства происходит от ПК (5 В 0,5 А макс.) по комплектному кабелю.
На передней панели довольно плотная компоновка. Слева на право: балансный выход на наушники 2,5 мм, несимметричный выход на наушники 3,5 мм, переключатель усиления баса + 6 дБ, переключатель Gain и регулировка громкости с кольцевой подсветкой.
На заднем торце корпуса тоже много разъемов. Слева на право: линейный выход на усилитель на разъеме 3,5 мм, переключатель USB 1.0 (работа без драйверов до 96 кГц/24 бит) и 2.0 (работа с драйверами и поддержка HiRes), вход для ПК usb тип С, и два цифровых выхода SPDIF коаксиальный и оптический.
Из-за компактности устройства линейный выход сделан на 3,5 мм, а не на привычных разъемах RCA. Цифровые выходы (коаксиальный и оптический) предназначены для внешнего ЦАП, хотя по мне, без них можно было бы и обойтись (а добавить вместо них Bluetooth), устройство и так вполне самодостаточно.
Внутреннее устройство
Разбирается ЦАП просто, всего два винта на задней торцевой крышке. Видим замкнутый экструдированный алюминиевый профиль корпуса.
У FiiO K3 «двухэтажная» компоновка печатных плат на пластиковом каркасе. Это дало возможность получить устройство такого компактного размера. Качество монтажа и пайки отличное.
На «нижнем» этаже установлен USB XMOS и видна версия релиза платы:
На «верхнем» стоят ОУ отвечающие за выход и микросхема ЦАПа. ОУ три штуки как и заявлено пара OPA926 и SGM8264-2. ЦАП ESS 9038Q2M (32 бита шумы -120 дБ), но это мобильная версия чипа. Хотя в инструкции к K3 упоминается ЦАП AK4452, возможно прошлые релизы плат.
Использование

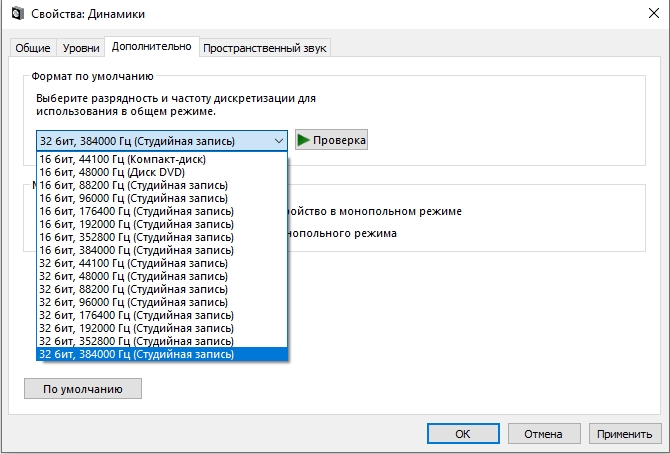

Для начала полноценной работы необходимо скачать драйвера с сайта производителя. FiiO USB Audio Drivers For KA3 И перевести переключатель в режим «usb 2.0» Тогда устройство будет работать с файлами HiRes (до до 384 кГц / 32 бит, DSD256). Поддерживаются только свежие ОС Windows.
После этого устройство появляется в ОС (монопольное управление). Есть поддержка универсального ASIO-драйвер для звуковых WDM-устройств (ASIO4ALL 2).
Включается ЦАП со щелчком при повороте ручки громкости. Ручка оказалась тактильно приятной. Под ручкой громкости светодиодная кольцевая подсветка, которая сигнализирует о текущей частоте дискретизации:
- Синий цвет — 48 кГц
- Зеленый цвет — DSD
- Красный цвет — нет поддержки устройства.
Регулировка громкости у устройства построена по принципу ADC — входной аналоговый сигнал с потенциометра преобразуется в цифровой. Так меньше помех при регулировке.
Корпус K3 слегка нагревается при длительной работе.
Усилитель для наушников дает ровное, не окрашенное звучание. Функция добавления НЧ придется по вкусу любителям динамичных современных треков (не работает на линейный выход). А дополнительное усиление выхода «Gain» раскачает даже высокомные полноразмерные наушники.
Но особенно повезет владельцам наушников с балансным входом (на разъеме 2,5 мм) — тут сработает несколько преимуществ:
- Выше мощность выхода (каждый ОУ работает на свой канал)
- Отсутствие любых помех и наводок даже при длинном кабеле
- Высокая устойчивость к искажениям сигнала
Это дает детальное звучание с хорошей стереопанорамой и разделением каналов.
Измерения
Проведем на звуковой карте на ПК ESI Juli@ (КНИ 0,00023%). Но есть важный нюанс, измерения на режиме USB 1.0.

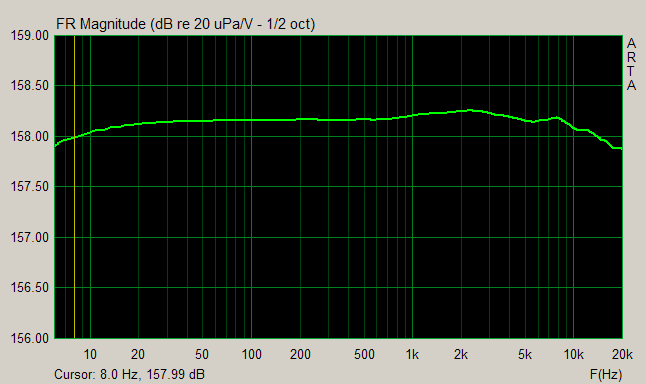

АЧХ по линейному выходу и выходу на наушники не отличается (укладывается в 0,5 дБ).
Усиление НЧ и Gain (на 6 дБ):
Видно довольной высокий уровень КНИ, но это объясняется работой без драйверов и питанием от шумного по USВ старого компьютера. При работе на новом железе и с драйверами ЦАП выйдет
0,004%. Это еще раз показывает важность установки драйверов для K3.
Заключение
FiiO K3 — интересное функциональное устройство, может использоваться с любыми наушниками (в том числе качественными балансными) и с внешним усилителем для пассивной акустики. K3 не займет места на столе, но обеспечит Вас качественным звуком от ПК.
В конце обзора традиционно перечислим плюсы и минусы рассмотренного товара.
Плюсы:
- Компактный размер при хорошей мощности и обилии портов
- Поддержка файлов HiRes
- Ровный «мониторный» звук
- Поддержка балансных наушников
Минусы:
- Монопольное управление звуковым выводом в Windows
- Нет Bluetooth
- Хуже параметры при работе без драйверов
Источник
Компактный стационарный ЦАП FiiO K3: новая реинкарнация классики
Компания FiiO — одна из “старожил” портативного аудио. Начав свой путь с портативных ЦАПов и усилителей, она ворвалась в мир плееров с X3, который полюбился многим ограниченным в бюджете меломанам. После этого произошло много приятных для компании событий: расширение линейки, новый нейминг, увеличивающаяся популярность и линейка наушников (об одних из них я скоро расскажу).
Сегодня мы поговорим о компактном стационарном ЦАПе с усилителем (далее — просто ЦАП) от FiiO. Компания редко выпускает подобные девайсы, обычно предпочитая им портативные ЦАПы или плееры, но линейка маленьких стационарных устройств у них была всегда: E10 и E10K — “прародители” K3. Новая модель традиционно совмещает компактные размеры и хороший набор входов и выходов (есть даже 2.5 балансный), но вопрос со звуком остаётся открытым. Цена FiiO K3 на момент обзора — 9650 рублей.
Характеристики
- Размеры: 22×58×70 мм
- Масса: 82 г
- Операционный усилитель: 2×OPA926+OPA1612
- ЦАП: AKM AK4452
- USB-чип: XMOS XUF208
- Балансный выход: Да, 2,5 мм TRRS
- Соотношение сигнал/шум: 113 дБ
- Диапазон частот от: 20 до 80000 Гц
- Коэффициент нелинейных искажений+шум: 0,004%
- Выходная мощность (3.5 мм): 220 мВт на 16 Ом, 120 мВт на 32 Ом
- Выходная мощность (2.5 мм): 320 мВт на 16 Ом, 200 мВт на 32 Ом
Комплектация
K3 приходит в простой коробке из белого картона, сверху — суперобложка с изображением ЦАПа, характеристики писать не захотели.
Комплектация максимально простая: две пары клеящихся ножек, обычный USB Type-C кабель и сам ЦАП. Конечно, можно придраться к отсутствию в комплекте мешочка для переноски или резинок для крепления, но стационарный сценарий использования едва ли требует подобного.
Внешний вид, коммутации
Первое на что обращаешь внимание — размеры устройства. На картинках оно не кажется миниатюрным, но на практике ЦАП в 2-3 раза меньше стандартной компьютерной мышки. Само устройство сделано из металла и окрашено в любимый FiiO чёрный цвет.
На фронтальной панели расположилось колёсико регулировки громкости, которое также выполняет функцию включения/выключения устройства. Сама регулировка громкости выполнена по технологии ADC: регулятор аналоговый, но его данные переводятся в цифру. Такая схема позволяет сохранить плавность аналогового регулятора с хорошим разделением каналов цифрового. Под колёсиком — световой индикатор, который светится разным цветами в зависимости от формата проигрываемых файлов: DSD — зелёный, выше 48 кГц — жёлтый, другие форматы — синий.
На той же фронтальной панели разъёмы аудио выходов — обычный 3.5 mm mini jack и балансный 2.5, о различиях которых я напишу позже. Кроме того, есть переключатели Gain и Bass, первый из которых отвечает за мощность усилителя, а второй аккуратно подчеркивает низкие частоты.
На тыльной стороне устройства сосредоточились все остальные интерфейсы, среди USB Type-C в качестве цифрового входа и набор выходов: цифровые оптический с коаксиальным (для использования K3 в качестве USB-to-SPDIF конвертера) и линейный 3.5 мм mini-Jack. Чуть выше — рычажок для переключения режимов работы USB: 1 для работы без драйверов, но только с файлами до 96 кГц/24 bit, 2 требует установки драйвера, но дружит со всеми файлами, вплоть до PCM 384 кГц/32 bit и DSD256.
Все остальные части устройства свободны от функциональных элементов: сверху расположился логотип компании и значок Hi-Res Audio, снизу — информация о сертификатах и минимальном входном токе.
Заключать, в целом, нечего: фотографии максимально точно передают реальный внешний облик, единственное что может быть неожиданностью — размеры, но даже их вполне просто представить (благо, что в характеристиках они есть). Также напомню, что в комплекте есть ножки, которые можно приклеить (а что ещё важнее — можно не приклеивать) во избежание скольжения устройства или царапин на столе.
Звук
Традиционно для моих обзоров, этот раздел начнётся со слов, что “именно звук — главная часть устройства”. В этом случае всё ещё проще чем с наушниками: ЦАПы и усилители — довольно банальные устройства, от которых обычно не требуют ничего, кроме USB входа, 3.5 mini-Jack выхода и хорошей начинки. И если с первыми двумя требованиями уже справляются все, то со второй всё не так бинарно, тут я и постараюсь это раскрыть.
Но для начала стоит рассказать про “балансный” выход. Важно знать, что это не классический “баланс”, который используется в колонках на больших расстояниях. Правильное название — раздельная земля, то есть изначально идет не 3 провода, один из которых с помощью пайки “делится” в сплиттере, а все четыре. Для усиления каждого канала используется отдельный усилительный тракт, вследствие чего — лучшее разделение каналов и большая мощность. И если польза первого смертным не слишком заметна, то второе может сыграть решающую роль, особенно если вы готовы заменить кабель на своих полноразмерных наушниках.
А теперь, после долгого вступления, наконец перейдем к “… главной части устройства”.
В целом, звук можно описать одним словом — ровный. АЧХ линейная, перекосов или приокрасов нет.
НЧ-диапазон
Низкие частоты у устройства хороши. Хороший контроль и разделение инструментов. Из-за линейности АЧХ нужного некоторым треком “кача” не достает, но в других случаях бас себя проявляет хорошо, показывая нужную массу и скорость. Также K3 не сдает позиции и в классической или камерной музыки — инструменты уверенно распознаются и их характер остается.
СЧ-диапазон
Главное возможное нарекание к средним частотам — отсутствие дополнительных эмоций, поэтому это явно не лучшее устройство для тех, кто слушает плохо записанную музыку, построенную на вокале. Конечно, аудиофильские бинауральные записи звучат хорошо, но плохо записанные треки иногда могут заставить поскучать. В остальном — отличная детальность и достоверность инструментов с голосами, и на приличных записях устройство раскрывается. Сцена неплохая, больше средней и в ширину, и в глубину.
ВЧ-диапазон
И снова — ровная АЧХ, и снова особенности. Высоких частот количественно не уменьшается, вы услышите их столько же, сколько было на записи, что нравится далеко не всем. Но если вы не бегаете от ВЧ, то они вас устроят — хорошая детальность и затухания. Несмотря на то, что эта часть ничего сверхъестественного не представляет, именно она первая бросается в глаза при переходе с более простых источников.
Лично мне звук устройства понравился — мне всегда импонировали “стерильные” источники, которые не привносят от себя ничего, оставляя изменения звука наушникам. Да, этот ЦАП может не подойти к совсем безэмоциональным моделям, но в других случаях — минимум влияния при большой (особенно с балансного выхода) мощности. Следствием этого также является отличная жанровая совместимость, играть честно получается всё. Также не стоит забывать возможность “усилить” бас с помощью соответствующего фильтра от производителя. Переключатель делает звук “теплее”, не перерастая в классический “кач”, что делает его вполне применимым.
Заключение
Тот самый случай, когда вывод подвести и просто, и сложно одновременно. Как я уже говорил, ЦАПы, а особенно стационарные, очень простые устройства. На первый взгляд все они абсолютно одинаковые: у всех одни и те же цифровые USB входы, у всех стандартный mini-Jack выход. И тогда остается смотреть на отличия. У ЦАПа от FiiO главное преимущество — наличие балансного выхода, который с включенным High Gain может отдавать много мощности, сохраняя компактные размеры. Поэтому если вы планируете использовать будущий ЦАП-усилитель преимущественно с полноразмерными наушниками, то K3 — практически бесконкурентный продукт. Также к плюсам можно отнести большое количество портов и дизайн. Минус можно выделить только один: у ЦАПа нет привычного бюджетным моделям окрашивания звука. Хотите получить нейтральное устройство? Тогда K3 — отличный выбор.
Спасибо российскому представительству FiiO за предоставленное на обзор устройство.
