Модификацию iPhone с разъёмом USB-C уже можно купить. Создатель опубликовал бесплатную инструкцию для всех желающих

При желании можно попробовать сделать такой же смартфон самостоятельно

В прошлом месяце студент Федерального политехнического института Швейцарии Кен Пиллонель (Ken Pillonel) представил всем миру свой iPhone X с полностью работающим портом USB-C. Он опубликовал видео, в котором iPhone X с портом USB-C нормально заряжается и работает в связке с компьютером.

Теперь этот телефон выставлен на аукционе eBay, при этом цена постепенно увеличивается. На момент публикации заметки за телефон готовы заплатить 4050 долларов.

Стоит уточнить, что речь идет о сильно подержанной iPhone X с 64 ГБ флеш-памяти, который будет отправлен в коробке без дополнительных принадлежностей. Кен Пиллонель также советует не использовать его в качестве повседневного телефона для водителя, а также восстанавливать или стирать его данные.

Автор мода также опубликовал полное руководство по созданию iPhone X с разъёмом USB-C на своей страничке YouTube, описав весь процесс. Весь проект также описан в подробной инструкции на GitHub для тех, кто решит самостоятельно модифицировать iPhone и установить в него разъём USB-C.

Кен Пиллонель добавил, что продолжит эксперименты и намекнул на добавление разъема USB-C к наушникам AirPods.

Источник

Зачем новому iPhone нужен USB-C?

В середине 2017 года в сети было предостаточно слухов по поводу перехода Apple на USB Type-C в новых iPhone. Но на традиционной сентябрьской презентации компании чуда не случилось, и мы получили привычный Lightning.

Тогда я вздохнул с облегчением, ведь не до конца понимал, что собой в принципе представляет USB-C. Но с началом работы на MacBook Pro 2017 года осознал, как же сильно все-таки ошибался.

USB Type-C — будущее проводного подключения. Надеюсь, недалекое. Но заменит ли Apple Lightning на «C»?!

Переход на USB-C в MacBook на 100% верное решение

USB-A выглядит приветом из позапрошлого века даже при визуальном сравнении с USB-C, а с технической стороны превосходит распространенного предшественника на голову или даже две.

Во-первых, Type-C банально меньше по физическим габаритам и его можно вставлять в разъем любой стороной.

Этим он очень сильно напоминает Lightning, который пусть и меньше, но только в ширину.

По толщине оба интерфейса практически не отличаются, и USB-С даже выглядит надежнее.

Во-вторых, «C» выделяется универсальностью — если отбросить некоторые нюансы, все устройства с подобным интерфейсом можно подключать друг к другу вообще без каких-либо проблем.

Например, с покупкой комплекта кабелей Type-C для всей возможной техники в своем обиходе я попросту выдохнул.

Например, теперь я могу подключить к любому из 4-х выходов своего MacBook Pro кабель любого предназначения — для зарядки ноутбука, для подключения большого внешнего монитора, отдельный винчестер для резервного копирования всех своих данных, iPhone или iPad для зарядки и синхронизации, фотоаппарат и так далее.

Но что с «отверстием» в iPhone?

Какое прошлое у интерфейса iPhone и что в будущем

Период 30-pin. Сначала Apple устанавливала в iPhone проприетарный 30-пиновый разъем, который перекочевал сюда из iPod.

Это было здравой идеей, ведь для плееров компании уже было создано большое число различных аксессуаров, которые подходили и к iPhone.

Сам я тогда особенно сильно любил различные музыкальные «приблуды», в которые можно было установить сначала iPod, а уже потом и смартфон Apple.

Но сам интерфейс был достаточно странным. С помощью него компания хотела оградить свои устройства от некачественных аксессуаров, что в итоге сделать так и не удалось, но вот удобства в нем не было от слова «совсем».

Скачок к Lightning. Переход на новый 8-пиновый интерфейс в iPhone 5 был относительно сложным — особенно для пользователей.

Конечно, новый стандарт нравился всем заметно больше старого, но менять весь парк своих аксессуаров (особенно все ту же дорогущую аудиотехнику с поддержкой установки iPhone) было достаточно накладно.

Но в итоге Lightning зашел, что в не последнюю очередь стало реальностью благодаря поддержке вывода максимально качественного звука и возможности «засунуть» такой шнурок в гнездо любой стороной.

И сегодня к Lightning не так много претензий. Главная — фирменные кабели с таким интерфейсом стоят недешево из-за необходимости их сертификации по программе MFi (о ней мы сегодня еще поговорим) и ее же требований по качеству. Ну, и универсальность…

Читайте также:  Защита для iphone бампер

Переход на Lightning — USB-C. До недавнего времени многие из нас даже не задумывались, что на втором конце кабеля для зарядки и синхронизации iPhone может быть не большой и уродливый Type-A.

Тем не менее, уже сегодня я активно пользуюсь кабелем Lightning — USB-C вместе со своим смартфоном и радуюсь жизни — он миниатюрный и вставляется в мой компьютер без каких-то переходников — идеально.

И мне, конечно, очень нравится, что я могу подключать его к ноутбуку любой стороной, не заморачиваясь с тем, правильно это или нет. Это экономит секунды времени и куда больше нервов. Я уже не говорю о возможности быстрой зарядки с его помощью.

Надеюсь, Apple скоро будет класть в комплект с новыми iPhone именно Lightning — USB-C. Но и он не идеален.

Будущее за USB-C — USB-C. Именно такой кабель, который уже лежит в комплекте с новыми MacBook, нравится мне больше всего.

С ним вам абсолютно все равно, какой стороной вы засовываете его в зарядку или еще куда-то — это вообще не имеет значения.

Единственный вопрос, который у меня в данном случае возникает — универсальность. Apple сделала мобильные устройства максимально закрытыми (поэтому безопасными), и поддержки подключения к ним буквально всего подряд ждать определенно не стоит.

Вот только сегодня USB-C — USB-C в комплекте с мобильными устройствами Apple — фантастика.

Далекое будущее без разъемов. Когда мы обсуждали удобство USB-C и необходимость замены Lightning на него в грядущих iPhone в редакции, пришли к интересному выводу.

Конечно, в недалекой перспективе подобный исход событий видится нам даже более чем интересным. А что будет не «завтра», а «послезавтра»?

Уверен, в итоге мы должны прийти к будущему без проводов. И с началом поддержки беспроводной зарядки по стандарту Qi Apple сделала первый шаг в этом направлении.

По большому счету, сегодня нас ограничивает лишь необходимость наполнения аккумулятора, которая держит всех в стороне от светлого будущего. Но это уже тема для отдельного размышления.

Почему Apple не спешит переходить на «C» в iPhone

Действительно, почему компания не стандартизирует все устройства, которые сама же выпускает? Все дело в MFi.

MFi — программа сертификаций аксессуаров, которые предназначены для iPhone и iPad. Чтобы выпускать их, компании должны получить лицензию, которая далеко не бесплатная. Ну, и качество должно быть на максимальном уровне.

Получается, с помощью MFi, к которой в первую очередь привязаны аксессуары, подключаемые к Lightning, Apple держит на коротком поводке как производителей, так и пользователей.

С переходом на USB-C Apple лишится средств для контроля, так как этот стандарт считается общепринятым и может использоваться абсолютно всеми без ограничений.

Думаю, именно это — главная причина, почему компания до сих пор не ставит «C» в iPhone и iPad. И это грустно.

Источник

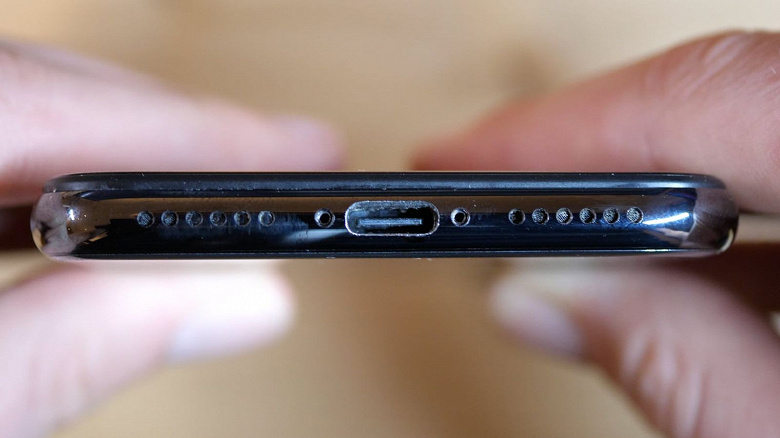

Это первый в мире iPhone с USB-C вместо Lightning. Как вам?

О возможном переходе iPhone с Lightning на стандарт USB-C говорят уже несколько лет, но никогда разговоры не велись так активно, как сегодня. Не в последнюю очередь на популярность этой темы повлияло решение властей Евросоюза, которые решили обязать всех производителей смартфонов использовать единый интерфейс для зарядки и передачи данных. Несмотря на негативную позицию Apple, высоко вероятно, что компанию принудят пойти на этот шаг, пусть даже через год или через два. Однако, чтобы заменить Lightning на USB-C, совсем необязательно дожидаться, пока в Купертино на это решатся.

Оказывается, заменить разъём Lightning в iPhone на USB-C вполне реально даже в домашних условиях. Ну, по крайней мере, если вы обладаете для этого достаточной квалификацией. Не то чтобы я предлагал всем поголовно начать вносить изменения в свои смартфоны — вовсе нет, тем более что это может вывести их из строя, — но есть люди, которые способны реализовать эту идею.

USB-C в iPhone

Инженер Кен Пиллонелл рассказал, что заменил Lightning в своём iPhone на разъём USB Type-C. Это было сложным проектом, который занял у него несколько месяцев, потому что для этого ему пришлось внести серьёзные изменения в конструктивное устройство смартфона. Однако в конце концов его начинание увенчалось успехом, и iPhone исправно заработал с USB-C вместо Lightning.

Замена одного разъёма на другой потребовала от энтузиаста не только глубоких инженерных познаний, но и навыков создания печатных плат. Пиллонеллу пришлось реконструировать разъём Apple C94, а также отпечатать на 3D-принтере гибкую плату, чтобы сжать её и уместить внутрь корпуса своего iPhone X. Инженеру пришлось пойти на такие жертвы, чтобы обеспечить правильную работу разъёма, который теперь позволяет не только заряжать смартфон, но и передавать данные.

Выглядит iPhone с USB-C точно так же, как модель с Lightning. Даже если посмотреть на него снизу, не сразу поймёшь, что что-то изменилось. Однако у USB-C предусмотрен выпирающий коннектор, по которому передаётся сигнал от кабеля к самому устройству. У Lightning ничего такого нет. Несмотря на то что он, как и USB-C, тоже является двусторонним, в его случае контакты располагаются на стенках разъёма, а не на выпирающем элементе.

Читайте также:  Apple compact keyboard usb

По факту мы видим, что ничто — реально, ничто — не мешает Apple оснастить iPhone коннекторами USB-C вместо Lightning. В конце концов, у компании явно больше возможностей по изменению внутренней компоновки своих смартфонов. Инженеры Apple вполне могли бы преобразовать печатные платы, используемые в нынешних поколениях iPhone, заменив их на новые, и предоставив пользователям более универсальное решение для зарядки и передачи данных.

Источник

Разбираемся в кабелях USB Type-C. Это просто помойка

В 2015 году Apple выпустила свой первый гаджет, оснащенный новым и, на удивление, единственным портом USB Type-C. MacBook, в котором всего один порт, вызвал шквал недовольства среди фанатов компании.

А потом стерпелось, слюбилось, и Apple по сей день не только весьма успешно продает 12-дюймовую линейку ультрабуков, но и оснастила USB Type-C серию MacBook Pro, полностью отказавшись от классического USB 2.0/3.0, да и вообще каких-либо дополнительных портов.

Со дня выхода MacBook прошло уже почти три года, но у пользователей и по сей день возникают вопросы по эксплуатации новомодного порта USB Type-C. Особенно волнует вопрос подбора кабелей и аксессуаров.

В этом материале мы разберемся со всеми нюансами нового стандарта. Я постараюсь подать материал так, чтобы после его прочтения больше не возникало вопросов, а о портах USB Type-C в MacBook и MacBook Pro стало известно все.

Откуда появился USB-C и где закралась проблема

Сам USB-стандарт появился еще в 1994 году. USB 1.0 был задуман как универсальный порт для подключения к ПК всевозможного оборудования. Активно использовать его стали лишь в 2000-х.

USB 2.0. Затем пришло время USB 2.0. Кабели USB 2.0 имеют строгую ориентацию и представлены двумя типами разъемов: USB Type-A и USB Type-B. С ростом популярности мобильных устройств позднее появятся еще два типа разъемов: USB Micro-B и USB Mini-B.

Данные передавались по двум кабелям, как правило, зеленого и белого цвета, а черный и красный отвечали за питание.

Максимальная скорость передачи данных по USB 2.0 составляет 480 МБит/с. Главный недостаток стандарта — слишком низкие токи (не более 500 мА), что часто вызывало проблемы при подключении внешних накопителей.

USB 3.0. Решив устранить недостатки USB 2.0, инженеры разрабатывают новый стандарт — USB 3.0. «Синий USB» стал значительно быстрее и способен был передавать данные на скорости до 5 Гбит/с.

Возможно это стало за счет появления четырех дополнительных линий связи, а, как результат, и роста максимального тока до 900 мА.

Осенью 2013 года были утверждены спецификации обновленного стандарта USB 3.1 Type-C. С тех пор жизнь перестала быть прежней.

Что вообще представляет из себя USB Type-C

Несмотря на то, что инженеры уже успели выпустить три итерации стандарта USB, перед ними по прежнему оставался открытым главный вопрос. Нужно было обеспечить нормальное питание.

Жалкого тока в 900 мА для подпитки той же батареи ноутбука на 8 – 10 тыс. мАч явно не хватит. К тому же, на рынке стали появляться более требовательные к питанию аксессуары, а тенденция производителей делать устройства тоньше и компактнее вынуждали отказываться от таких портов, как HDMI, Thunderbolt, классический USB, Ethernet.

Вместо 8-контактного USB 3.0 появляется 24-контактный USB 3.1 Type C. Почему их так много? Судите сами:

  • 4 пары контактов обеспечивают питание и заземление
  • 4 контакта отвечают за передачу данных на скоростях менее SuperSpeed
  • 8 контактов передают данные на высоких скоростях SuperSpeed
  • 2 контакта вспомогательны
  • 1 контакт отвечает за конфигурирование данных
  • 1 контакт обеспечивает питание +5 Вольт для активных кабелей
  • 2 контакта определяют ориентацию кабеля (какой стороной вставлен)

Новая спецификация USB Type-C открыла перед пользователям сразу ряд новых возможностей.

Во-первых, в USB Type-C есть новый стандарт USB PD, согласно которому данный порт и соответствующие кабели должны обеспечивать передачу тока мощность до 100 Вт в обе стороны.

Во-вторых, впечатляющие скорости передачи данных. В альтернативном режиме Thunderbolt 3 можно передавать данные на скорости до 40 Гбит/с. Разумеется, с определенными «если», но об этом ниже.

В-третьих, он умеет передавать видео с разрешением вплоть до 5К. Скорость тут с запасом и потребность в HDMI попросту отпадает.

Наконец, USB Type-C удобен тем, что «как его не воткни», он будет работать. Он двусторонний. Логичное продолжение Lightning-кабеля, но теперь не только для устройств Apple.

А что тогда установлено в MacBook и MacBook Pro?

Прежде, чем мы разберемся с выбором кабелей и USB Type-C аксессуаров, необходимо разобраться с теми USB Type-C портами, которые установлены в макбуках.

Увы, USB Promoter Group наколола очень много дров со спецификацией USB 3.1, наплодив несколько поколений портов и окончательно запутав пользователей.

Распутываем этот гордиев узел.

Итак, вот все поколения MacBook и соответствующие USB Type-C порты, установленные в них.

  • USB Type-C 3.1 Gen 1 (до 5 Гбит/с) — линейка MacBook 12»
  • USB Type-C 3.1 Gen 2 (до 10 Гбит/с) + Thunderbolt (до 40 Гбит/с) — MacBook Pro 2016 – 2018 (порт сдвоенный).

То есть стоит сразу же понимать, что если у вас 12-дюймовый MacBook, о поддержке Thunderbolt 3 можете забыть, а значит переплачивать за поддержку данной спецификации при выборе кабеля глупо.

MacBook 12″ поддерживает передачу видео по HDMI, VGA и DisplayPort (с соответствующими переходниками), а вот подружить его с Thunderbolt устройствами не выйдет.

Читайте также:  Айфон выдает support apple com iphone restore

С MacBook Pro 2016 и новее все намного интереснее. 13-дюймовые модели MacBook Pro вплоть до недавнего обновления имели лишь два из четырех портов (те, что слева) с поддержкой Thunderbolt 3.

В 2018 году уже все четыре порта в моделях с TouchBar полностью поддерживают передачу данных на полной скорости. У 12-дюймовых MacBook все осталось без изменений.

Выбираем правильный кабель для конкретных задач

Выбор USB Type-C кабеля напрямую зависит от задачи, которую вы преследуете. Спецификация эта весьма обширна, и ей присущи определенные ограничения.

1. Для зарядки

USB Type-C поддерживает мощность подзарядки вплоть до 100 Вт. В комплекте с макбуками поставляется соответствующий зарядный кабель со вшитым контроллером, ограничивающим максмальную мощность зарядки.

С 12-дюймовым MacBook поставляется кабель с максимальной мощностью зарядки до 61 Вт. С MacBook Pro 13 и 15 дюймов 87 Вт соответственно.

А это значит лишь одно: если вы подключите 61-ваттный кабель к 87-ваттной зарядке и попробуете зарядить MacBook Pro 15», скажем, 2018 года выпуска, то зарядка будет проходить на мощности в 61 Вт. То есть в полтора раза медленнее.

Это актуально и для других сертифицированных производителей зарядных кабелей.

А можно ли подключать MacBook к зарядке с повышенной мощностью? Можно. Вместо комплектного блока питания на 29 Вт можете запитать его зарядником от 15-дюймового MacBook Pro на 87 Вт. Это не страшно, но чуда не будет и MacBook не зарядится быстрее.

И да, это не вредно. MacBook возьмет ровно столько, сколько ему можно. К слову, с iPad история такая же.

Чтобы окончательно решить вопросы с зарядкой и получить кабель «на все случаи жизни», можно остановить выбор на оригинальном 2-метровом кабеле USB-C за 1 490 руб.

2. Для передачи видеосигнала вроде HDMI

Вы решили подключить к MacBook или MacBook Pro внешний монитор или телевизор. Разбираемся, что использовать для передачи видеопотока в связке с USB Type-C.

Первое и главное — определите, каким портом ввода оснащен внешний монитор или ТВ.

Для HDMI. Есть универсальный вариант, который не только добавит макбукам стандартный USB 2.0/3.0 порт и HDMI, но и продублирует USB Type-C. Стоит 5 490 руб.

Для VGA. Аналогичное, но более архаичное решение для VGA за те же 5 490 руб.

Для Thunderbolt 3. На рынке уже есть несколько моделей Thunderbolt 3-дисплеев (12-дюймовые MacBook проходят мимо). 0,8 метров такого кабеля обойдется в 3 190 руб.

Этот же вариант можно использовать и для зарядки (вплоть до 100 Вт). Переплатив 2 тыс. руб и купив вместо зарядного USB Type-C кабеля этот, вы получите действительно универсальный шнурок, поддерживающий передачу данных на скорости до 40 Гбит/с.

Важно. Не гонитесь за длиной. Двухметровый и полуметровый кабели с поддержкой Thunderbolt 3 — это разные вещи.

Но, тут стоит внести определенную ясность.

3. Для подключения устройств USB 2.0/USB 3.0

Пожалуй, единственный случай, когда с переходниками нет никаких проблем. Тот же стандартный USB Type-C —> USB переходник за 1 490 руб. способен выдавать до 5 Гбит/с.

Именно на это и рассчитан порт USB Type-C в семействе 12-дюймовых MacBook.

4. Для максимальной скорости данных (5K и 4K 60Гц)

40 Гбит/с — столько максимально способен передавать USB Type-C gen 2 с поддержкой Thunderbolt 3. Но это при идеальных условиях.

Для обеспечения такой скорости длина кабеля не должна превышать 18 дюймов или 45 сантиметров. В противном случае скорость резко падает.

Но и тут все не так однозначно. Шнуры Thunderbolt 3 делятся на две категории: пассивные и активные. И на это следует обращать внимание, если для вас важна скорость.

Первые при длине в два метра передают данные со вдвое меньшей скоростью, то есть на уровне 20 Гбит/с, а то и меньше.

Ссылка на такой активный кабель от компании Choetech тут.

У активных есть специальный передатчик, контролирующий скорость передачи по всей длине кабеля. У таких шнурков скорость сохраняется.

А вот пример сертифицированного пассивного кабеля Plugable длиной до 2 метров. Скорость тут не более 20 Гбит/с, но и цена приятнее в разы.

Как видите, все очень сложно

При выборе кабелей и аксессуаров USB Type-C, как ни крути, придется включать мозг.

Вы должны четко понимать, для каких целей покупаете тот или иной шнурок и каких скоростей от него ждете. Если вас устраивает 20 Гбит/с, но нужна длина в два метра, не обязательно вываливать две сотни вечнозеленых купюр за активный Thunderbolt 3 кабель.

Если просто о сложном, то:

  • если нужен кабель чисто для зарядки — покупает оригинальный на сайте Apple
  • если нужен кабель для подключения внешнего накопителя — выбираем качественный USB 3.1
  • если нужно подключить 5K-монитор или работать с профессиональными Thunderbolt 3-хабами — выбираем короткие пассивные или длинные активные кабели за много денег

И главное. Откажитесь от USB Type-C кабелей (внимательно читаем пункт 2 статьи) и аксессуаров, выпущенных малоизвестными кустарными китайскими брендами. Особенно это касается выбора шнурков, которые будут использоваться для зарядки MacBook. Риск спалить девайс в случае с USB Type-C как никогда высок.

Источник
