Как поставить материнскую плату iphone 5s

Как заменить материнскую плату на iPhone 5

Верните свой iPhone 5 к жизни, заменив вышедшую из строя материнскую плату.

Шаг 1 – Передняя панель
* Во-первых, разбирая смартфон, проверьте, чтобы он был выключен.
* Выкрутите выделенные на фото винты.

Шаг 2
* Закрепите присоску на экране прямо над кнопкой Home.
* Присоска должна хорошо приклеиться к передней панели.

Шаг 3
* Удерживая iPhone правой рукой, левой потяните за присоску с целью разъединить модуль передней панели и корпус телефона.
* Вам потребуется время, так как модуль передней панели довольно плотно прилегает к корпусу. Но постепенно снимайте панель.
* Используйте специальную лопатку, вставьте ее в образовавшийся зазор между панелями: передней и задней, разъединяя их друг от друга. Не переставайте снимать переднюю панель с помощью присоски.

* Модуль дисплея сцеплен с задней панелью несколькими зажимами. Поэтому нужно использовать и присоску, и лопатку.

Шаг 4
* Орудуйте пластиковой лопаткой слева и справа, двигаясь по периметру iPhone и отодвигая расположенные там зажимы.

Шаг 5
* Высвободив все зажимы, отсоедините нижнюю часть передней панели от корпуса.

* Вы не сможете пока полностью снять переднюю панель, она еще скреплена с задней тремя шлейфами.
* Расположите переднюю панель под углом 90 градусов по отношению к задней панели.

Шаг 6
* Открутите три отмеченные на рисунке винта, крепящие держатель шлейфа передней панели к плате.

Шаг 7
* Следующим шагом снимите держатель шлейфа.

Шаг 8
* Отсоедините три отмеченные на рисунках шлейфа модуля передней панели.

Шаг 9
* Разделите корпус и переднюю панель.

Шаг 10 – Батарея
* Извлеките винты, отмеченные на фото, которые фиксируют держатель разъема батареи.

Шаг 11
* Далее извлеките держатель разъема из iPhone.

Шаг 12
* Воспользуйтесь специальной пластиковой лопаткой и выньте разъем аккумулятора.
* Следите, чтобы лопатка приподнимала разъем батареи, а не гнездо, иначе разъем может повредиться.

Шаг 13
* Возьмите специальную пластиковую лопатку и вставьте между батареей и корпусом.

* Начните с правой стороны аккумулятора. Отклеивайте его с помощью пластиковой лопатки.
* Будьте осторожны, приподнимая аккумулятор. Не повредите его.

Шаг 14
* Также вы можете использовать специальный пластиковый язычок и с его помощью отклеить батарею от корпуса.
* Выньте аккумулятор.

Шаг 15 – Материнская плата
* С помощью остроконечного инструмента открепите разъем шлейфа модуля антенны (над полифоническим модулем) от материнской платы.

Шаг 16
* Выкрутите показанные на рисунке винты, которые удерживают держатель материнской платы, расположенный в верхней ее части.

Шаг 17
* Теперь выньте держатель.

Шаг 18
* Воспользуйтесь плоской отверткой и высвободите из гнезд на материнской плате показанные на фото шлейфы.

Шаг 19
* В верхней части корпуса находятся два винта – выкрутите их.

Шаг 20
* Открутите винт, который все еще удерживает держатель на материнской плате.

Шаг 21
* Теперь можно извлечь ничем не зафиксированный держатель.

Шаг 22
* Если у вас есть специальный инструмент для извлечения SIM-карты, воспользуйтесь им для того, чтобы высвободить лоток, или канцелярской скрепкой.

* Выньте из смартфона лоток для SIM-карты.

Шаг 23
* Извлеките указанные на фотографиях винты. Они удерживают материнскую плату.

Шаг 24
* Разверните материнскую плату в ту сторону, где находился аккумулятор.
* Пока не снимайте плату полностью, ее связывает со смартфоном шлейф Wi-Fi антенны, расположенный на обратной стороне материнской платы.

Шаг 25
* Теперь отсоедините этот шлейф, приподняв разъем остроконечным инструментом.

Шаг 26
* Извлеките материнскую плату.
* Пока плата отделена от смартфона, положите ее на антистатический заземляющий коврик.

Шаг 27 – Задняя камера
* Выкрутите два винта, фиксирующих держатель задней камеры на материнской плате.

Шаг 28
* Снимите держатель задней камеры с материнской платы.

Шаг 29
* Воспользуйтесь плоской отверткой и отсоедините шлейф задней камеры из разъема на материнской плате.

Шаг 30
* Извлеките заднюю камеру.

Шаг 31 – Материнская плата
* С помощью плоской отвертки открепите соединительные шлейфы из гнезд на материнской плате.

Шаг 32
* Снимите с платы оба соединительных шлейфа.

Шаг 33
* У вас останется материнская плата.

Для повторной сборки смартфона следуйте инструкции в обратном порядке.

Источник

Замена материнки в IPhone SE (2016)

Сама суть поста, какие есть подводные камни кроме нерабочего тач айди? И какова вероятность наеба (заблокированная, нерабочая плата) при покупке? Где лучше покупать?

Не покупать старый 4 дюймовый se ,а купить норм андроид

Твой комментарий не нужен

Легче новую мобилу купить, по цене то же самое

Телефон за $30? Воистину гениально

Ты где неперепаянную вусмерть материнку за 30$ на se видел?

Ниже ТС пишет, что нашёл где-то такую, так что не ко мне вопрос

А чё, мать такая дешевая? Не знал

Я бы посоветовал и видеокарту заодно сменить. Можно не гнаться за лишней производительностью и поставить карточку от iPhone 10 — разрешения SE ей «за глаза»

Материнку можно смело купить на Али за смешные деньги, проверено лично, пришла абсолютно рабочая мать (б\у), отвязанная от icloud (смотри только, чтобы было написано в описании, что «icloud free»), телефон работает отлично. Хотя доля удачи тут всё-таки присутствует.

Вопрос, а что ты с ним сделал ?

Просто интересно, и официальный сервис, не поможет ?

Сам думаю себе оформить красный SE 2020.

Чип памяти умер, можно было бы его зареболлить но нет дампа памяти.
И да, у меня SE старый, не новый.

А не дешевле выйдет новый SE купить?

Не, мать 30$, SE 120$ +-

Если ты алик имеешь ввиду, там лучше без знания продавца не брать. Если знаешь кого в сфкре ремонта — лучше с ним сначала поговори, а то с огромной вероятностью наткнешься на кривой рефаб со сколотыми чипами.

ну там нужно не только зареболлить.) инфу то можно заказать. но нужен еще программатор) зато сделать можно хоть на 128. вот только целесообразность)

Лучше купи бу se на авито, ток чекни чтобы рст был, и без подводных камней, а свой по запчастям сплавь. Дисплей если ориг, корпус если не усосаный, основную камеру.

Покупать мать на алиэкспресс это рулетка, если повезет — поработает пару месяцев, но может и через пару дней крякнуть.

А вдруг в СЕ с авито мать с али?)

Я написал же — проверь на работоспособность. Гайды в интернете найдёшь.

Могу посоветовать потрясти телефон (часто у рефов, или ремонтных болты не закручены и либо батарейка выскочит, либо характерный звук катающихся болтов услышишь
чекнуть на вид дисплей — ориг или нет (если продавец клянется что не менял

чекнуть на характерные разводы после воды на рассеивателе подсветки (белые пятна), на характерный налет на лотке сим карты.

Запустить игру, проверить греется ли плата локально.

Попереключать режимы сети с 3g на lte и обратно (бывает при проблемах с питанием модема, с пятаками модема пропадает интернет и связь при этом действии)

Чекнуть на ростест, тоже гайды в интернетах найдешь.
Как вариант подрубить к 3utools, если продавец к тебе домой зайдет, в ней покажет циклы зарядки батареи, дату её производства (если продавец говорит не менял батарею, все в ориге, а на деле новая стоит), там же будет показана дата продажи и регион.

Все что описал это максимально тактичные методы проверки, без разбираний телефона и прочих танцев. Если на этом моменте продавец сливается, то возможно что-то нечисто итдитп можно бесконечно продолжать.

Источник

Ремонт iPhone 5 замена материнской платы

Не. Ну круто конечно, но отдат за плату почти всю стоимость айфона.

И в чем прикол? Проще было из него iPod сделать.

нас нае*али, расходимся

А перчатки одел что бы отпечатки не оставить? Я в таких когда то картоху собирал у бабушки)

еще нужно две отвертки присоску и кусок жесткого пластика

Выебудни

Ремонт длинной в год. Mi mix 2. Мы просверлим Вам дырку в плате и всё заработает!

Ну штош. В инсте проголосовали за этот пост и придётся вспоминать его хронологию)

История этого ремонта берёт середину марта 2020 года, когда мне его принесли с проблемой отсутствия звука в нижнем динамике:

Не самый популярный в ремонте телефон, но даст просраться по устойчивости к поломкам (дисплеи не в счёт) многим современным телефонам.
Предысторию я уже не помню из за чего пропал звук, но по всей видимости была влага и её хорошо отмыли. Обычно во многих сервисах ремонт на этом заканчивается. Но некоторые идут до конца)
Как всегда нужно начинать с очевидного: замеры сопротивлений самого динамика и дальше по цепи: нижняя плата-шлейф-основная плата.

Читайте также:  Глюк камеры iphone 12 pro max

Нижнюю плату тут уже заменили и у клиента осталась такая же оригинальная.
Всегда это поражало: мы возьмём деньги за запчасти и не важно, что телефон так и не заработал. И клиенты на это соглашаются, а потом приходят ко мне и говорят, да я вот уже потратился в том сервисе и тут ещё отдавать столько.
Меня на самом деле это не волнует. Там Вы заплатили за попытку, а у меня платите за результат! Из последнего: iPhone XR — взяли денег за реболл процессора после попадания влаги в телефон и клиент отдал 5.5к за это и как итог телефон не заработал. Зачем понадобилось реболлить проц под компаундом мне до сих пор не понятно. Типа мы сделаем то, что точно не поможет и сделаем только хуже, но вы платите.
И тут я уже предлагаю цену за реальное восстановление и сразу ой, нужно подумать, я и так отдала уже столько денег. В общем лежит ждёт уже почти месяц непонятно чего. И связи по номеру нет. Если Вы узнали себя, то дайте знать, что делать то с телефоном?

Продолжу.
С динамиком/шлейфом всё в поряде. Откручиваю плату и тут сюрпрайз))

И обратная сторона

Мы тут просверлим плату и кинем перемычку, должно заработать.
Только мы забыли учесть момент, что плата многослойная. В общем не работает ваша плата. Нужно менять.

Ну да. Плата имеет 8 слоёв как бы)

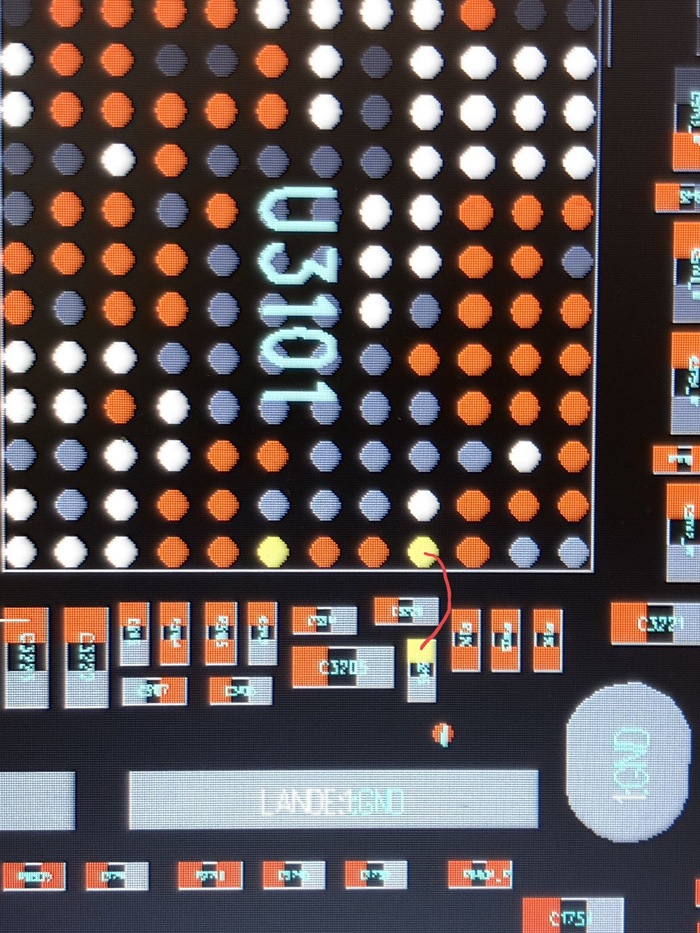

Гляну в покупную схемку:

Синим отметил место, где протаранили дорожки четвертого слоя. Остальное там не критично, общая масса телефона. А идут эти дорожки куда?

На связь основного аудиокодека с нижним усилителем на динамик)
И тут я перед ремонтом решил проверить сеть телефона, так как были видны следы пайки усилителей сотовой связи.

Панятна)
Вот место предыдущей пайки:

И на этом этапе мы все поехали на

На карантине я облепил хату микромастерской

Водянистый знак замажу на всякий случай, а то тут есть противники лишних подписей на фотокарточках. Бесить их мы конешно же не будем)

Отпаял всё это дело

Отреболлил и установил на место. Микросхему контроллера питания усилителя при аккуратном поднятии услышал слипшиеся контакты, что говорит о некачественной посадки и возможно он труп, но проверить нужно, ибо таких микросхем вообще не было. Только с донором, что существенно увеличит стоимость ремонта. Буду работать с тем, что есть.

Много флюса использую только на микросхемы, у которых большая контактная площадка на массу. Это для того, чтобы можно было пошатывать микру при посадке и делать небольшое придавливает для лучшего сцепления. Потом отмыл часть.

Сделал реболл, сеть стал находить, но очень слабо. Прям вообще на секунду и пропадала. Уже что то. Ну, думаю нужно попробовать суб-плату нижнюю заменить, и у клиента она осталась. В общем месяц или полтора мы решали как её доставить. Потом зашёл ко мне такой же телефон и я решил проверить моё предложение. Нет. Это так же не заработало.
Начал изучать схемы подробнее и тут выяснилось, что тупо нет питания усилителя. С основного контроллера питание подходит, на дросселе появляются милливольты и всё.
Ну думаю дай ка я подам принудительно 4в на усилок. И да, всё заколосилось)
Но пока что делать сразу не стал, а ждал донора для адекватной замены без костылей.

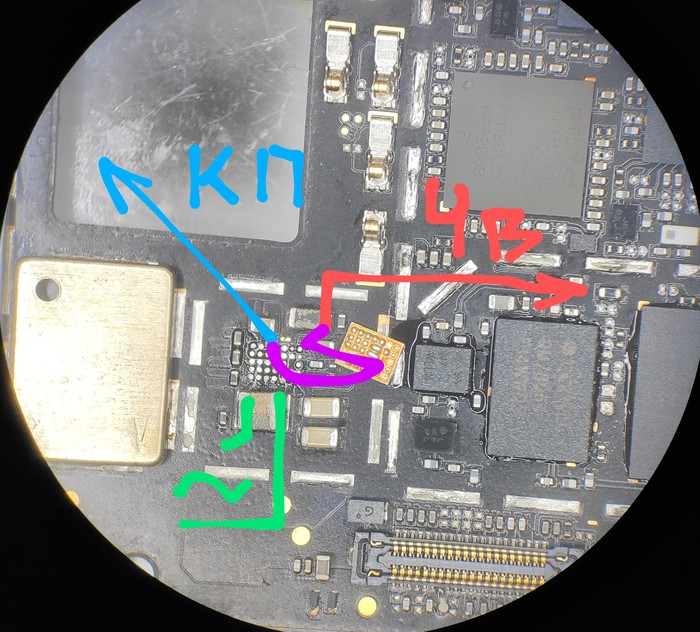

План инструкций вот

Синий — питание от основного КП.
Красный — питание усилителя от КП усилителя.
Зелёный — плавающее напряжение для дополнительного стабильного питания усилка. Зависит от качеств приёма сигнала. Если вы в деревне у тайги, то там может быть даже 4.5 вольта, а если у кремля Ленина смотрите, то 0.5 вольт. Ну как то так)
Я же сделал временно вот так:

Да. Лишнее телефон кушать будет, но не сильно заметно.
Фото перемычки куда-то делось. Не нашёл.
Зато есть кусочек дисплея)

В общем уже подходил год, как телефон лежал у меня и созвонившись с человеком предложил вариант не искать микросхему а сделать здесь и сейчас, т.е оставить временное, но постоянное решение)
С сетью разобрался.
Осталось решить звук.
Ну тут всё просто и легко.
Ковыряю плату:

Вытаскиваю нужные дорожки:

Заливаю всё это маской и проверяю. Звук есть. Фото со звуком увы тоже не нашёл.
Собираю, клею крышку

Ремонт длился с 17 марта 2020 по 6 января 2021 год) Но ведь сделал же xD
Клиент был терпелив. И это не первый такой случай у меня. Но бывает и полежат трубки долго, а отремонтировать в заявленный бюджет не получается. Но это редкость.

Как не нужно варить айфон в микроволновке. iPhone SE

Спецы приговорили проц. Этот телефон — запчасти. iPhone 8 plus.

Немного подскользнулся на айфон. iPhone 11 pro.

Да там всего то шлейф поменять. Ремонт для сервиса. Микроистория о экономии. iPhone 11 pro.

Заголосовать это дело можно у меня в инсте.

Еще одна история

Всем привет. Всех с Наступающим Новым Годом!

Сидел, делал вид что работаю, вспомнилась ситуация. Год 2016 или 2017.

Пришла женщина, очень недовольного вида(ж), далее диалог:

(Ж): Добрый день! А че он у меня плохо работает?

(Я): Добрый день! А можно конкретнее: кто он? и в чем заключается качество работы?

(Ж): Достает iPhone, и говорит звук на нем ужасный.

Я беру телефон, включаю музыку на нем-Да, играет для яблокафона нормально, ну не dolby 5.1. но все же.

(Я): Извините, но я не вижу проблем.

(Ж): да он время от времени, то хорошо, то еле еле.

(Я): Хм, с таки м не сталкивался, объясню: по звуку не так много мозгов и шлейфов, но все же, если бы сдох шлейф или динамик, то звука бы не было в принципе, если короткое замыкание по плате, то либо бы он грелся, либо бы не включался, если по мозгам(проц), то айфон как правило ведет себя совсем ужасно, аудиокодек. ну аудиокодек маловероятно, так как полифонический динамик страдает от него в последнюю очередь. Может с чем то связано, когда пропадает звук?

(Ж): Нет всегда разное время, но чаще всего в машине.

(Я): В машине на зардке?

(Я): я могу взять на диагностику, но пока не знаю даже как это проверять. Поэтому на это нужно больше времени, готовы оставить от суток до 3ех?

(Ж): готова, но лучше быстрее.

(Я): я понимаю, но я пока даже представить не могу, что это.

Оставила. Разбираю, подключаю к блоку питания, все в норме. Думаю. еще Думаю, уже даже делаю вид что думаю, но ничего в голову не приходит лучше, чем прогнать Youtube на максималке, дабы нагреть телефон, и начать разряжать. Час, два смотрим на фоне всякий шлак с Ютуба, ничего. Только разрядили в ноль.

Тут приходит эта женщина:

(Я) как будет что-то понятно, мы с Вами свяжемся.

(Ж), а может Вы моим телефоном займетесь, а остальное бросите?

(Я): Мы им занимаемся.

(Ж): Но у Вас в руках не мой телефон

Я показывая ей ее телефон, объясняю, что разобрал ничего не нашел, прогоняю.

(Ж): Вы что его разбирали.

(Ж): я знаю, что все ремонтируется просто подключив к ПК

(Я): Да Вы что?! Серьезно?!

(Ж) Я что по-вашему, дура?
(Я): нет, просто тут Вы не правы.

(Ж): я всегда права!

После этих слов я засомневался, в том что сказал(про не дуру), но все же добавил:

(Я):Навряд ли, но все же без разбора я бы не смог его отремонтировать (Как же я ошибался. )

Дальше пошли брызгания слюной, что никто не разбирал до этого, что она уже была в сервисах, и там нашли проблему, но она решила удостовериться, и что мы смотрим ее видео, мы нарушаем законы, и она на нас в суд подаст, и что мы сволочи, но. Она так и быть, даст нам еще время.

Выражения моего лица и лица коллеги надо было видеть на тот момент.

Пришла она ближе к вечеру, я вычистил все сетки, и прозвонил динамик. На большее у меня мозгов не хватило. Отдавая ей, я объяснил, что может это Программное Обеспечение, и нужно сделать сброс до заводских настроек, но тогда ВСЕ. ее данные сотрутся, и надо бы сделать резервную копию. На что получил ответ:

Читайте также:  Коробка для айфона муляж

(Ж): там нет ничего важного, стирайте

Ну ок. Стер. Отдаю. Она уходит.

Возвращается на след день и говорит орет, что все фото куда то делись..

(Я): ну я же вчера Вам говорил, что все данные пропадут.

(Ж): про фото Вы ничего не говорили.

Тут я вспомнил, что она не дура и всегда права.

(Ж): я некоторые восстановила из облака, а остальные верните.

(я): я не могу, до которые были в облаке восстановятся при подключении к Вай-фай.

(Ж): я не буду ничего делать, и Вам я телефон не дам. Восстанавливайте.

(я): как я буду делать без Вашего смартфона?

(Ж) я Вам не дам телефон, так как проблему со звуком Вы не решили.

(Я): ок, я ничем не могу помочь. Подключитесь к нашему Вай-Фай, и пробуйте восстановить фото.

(Ж): Подключите меня сами.

И протягивает телефон. (хотя я Вам его не дам!).

я беру в руки, захожу в настройки и параллельно замечаю, что чехол у нее странный.

и тут до меня доходит, что у не дуры, которая всегда права, какой то левый чехол, который великоват для телефона, и она туда подклеила кусочек ткани, который перекрывает динамик.

Тут меня прорвало, просто пипец как

(Я): хотите покажу фокус?

Захожу в настройки-звуки-включая мелодию, иииии. звука почти нет.

(ж) воооот, воооот, видите Вы ничего не сделали!

снимаю чехол, делаю тоже самое, иииии звук есть.

(я): понимаете в чем дело?

(Ж) в том, что Вы не смогли исправить.

Надеваю чехол на смартфон, включаю еще раз, и в момент звука снимаю чехол.

Она смотрит на меня глазами, как у совы, и ничего не понимает.

(я): теперь Вы понимаете, что Ваша ткань в чехле, перекрывает отверстие под динамик, поэтому такой звук.

Купите новый чехол и все будет в порядке.

(Ж) у меня есть другой чехол, просто на этом чехле магнит, чтобы держался в машине на держателе. Этот использую в основном в машине.

Ну думаю, дошло. Щас попрощаемся.

(Ж): ну тогда верните фото, и я пошла.

(я): фото вернутся при подключении к вай фай.

Она сидела еще минут 40, и ничего не грузилось. Потом до меня дошло, что больше фото в облаке у нее нет, и объяснил ей. Но мы остались сволочами, у которых появился отзыв с одной звездой.

Так меня никто не раздражал как она.

Ответ Fly3110 в «Умные люди в Билайне? Есть!»

По поводу гарантийного обмена.

Сломалась у меня беспроводная зарядка на iPhone 8 Plus, он тогда ещё новый был. Пришёл в Apple Store в Берлине, сказал что так и так, не работает.

Консультант подключил его к своему компу, что-то посмотрел, сказал «ага».

Подошли к зарядкам, он положил телефон на одну из них — ожидаемо зарядка не началась, сказал «подождите минуту» и ушёл.

Вернулся с новым 8+, в картонной упаковке, это на замену. На всё потратил минут 10 🙂

Телефон был новый, неактивированный, и с годом гарантии, без всяких Apple Care и прочего. Просто замена девайса за 10 минут без бумажек и «мы сейчас на месяц возьмём его на диагностику».

Вот такой сервис.

Ответ Kelset в «Умные люди в Билайне? Есть!»

У меня был опыт гарантийного обслуживания в США.

У супруги на айфоне перестал работать экран. Отнесли в Apple Store, нас заверили, что завтра к утру телефон будет готов. Я ещё уточнил, точно ли телефон будет готов потому что днём нам надо было уезжать в другой город. Девушка сказала, что телефон 100 % будет готов.

В 9 утра на следующий день мы как штык у стойки в apple store. Наш телефон готов, нам его выносят и. не работает тач. Я даже не успел сказать «ну, как так-то», как девушка, пару раз ткнув в телефон, убедившись, что тач не работает, сказала: «извините, сейчас принесу вам новый телефон». И реально принесла новый телефон.

Я еще уточнил, новый это или восстановленный (refurbished), так как телефон был не в стандартной коробке, а в более плоской, только для телефона, без зарядника итд, на что получил ответ, что телефон новый, а коробка такая, так как этот телефон выдается тем, кто меняет свой разбитый телефон по программе AppleCare (у нас ее не было). Вот так, на середине гарантийного срока получили новый телефон 🙂

Еще одна история

еще одна история.

Было это давно, год не вспомню.

Приходит к нам в СЦ женщина лет 55-60, и просит проверить ее телефон, мол собеседник ее не слышит, бывает.
Разобрали, прочистили сетку микрофона, проверили — робит.
«приходите, забирайте» — звонил ей менеджер.
Пришла, отдала 100 рублей, и ушла восвояси.
оф корс, истории бы не было, если бы все так закончилось.
На след. день я пришел на работу(а я любитель опаздывать), там уже наш манагер шкериться от нее по всему СЦ. Она орет, нет она визжит: «Деньги взяли, ничего не исправили».
я: Здрасте, в чем дело?

Ж: ты делал мой телефон?

я: ну да
ж: ничего, я повторяю, НИ-ЧЕ-ГО не изменилось, а содрали кучу денег.

я: ээм, посмотрим, оставьте.
ж: нет уж, я подожду
я: ну ок.
Разбираю, ну норм все, собираю, звоню на ее номер. Ну все четко.
Отдаю:

я:проверяйте
Звонит: Алло, алло, мама, алло.
Мама(м): Я же говорю-тебя не слышно.
Ж положив трубку: опять хотели денег содрать?! Я ничего платить не буду.

я: да и не надо, я ничего уже не делал. Может стоит позвонить другому человеку, проверить?

ж: а зачем? другие меня и так слышат.

я складывая 2+2: дак может динамик у мамы не работает?!

ж: молодой человек, она не слышит только меня, я вчера была у нее, она мне все рассказала.

я: тогда я не знаю, может у оператора что-то, ну или на крайняк мама притворяется=DD

Женщина ушла, изрядно у нас напердев (ахахахах, это я не приувиличиваю).
прошло недели 2, может 2.5 и она вернулась с коробкой очень невкусных конфет, и принесла телефон мамы, помню что это была раскладушка, у которой очень сильно была заfuckана сетка, что я не смог ее вычистить, поэтому поменял. Но как оказалось, маме на мобилу звонит только дочь, а все остальные звонят на дом, поэтому старушка доче и сказала: «неслышно только тебя».

как-то так.
Не считайте, пожалуйста, что Вас хотят обмануть везде. Сейчас, в 21 веке Сервисные Центры на каждом шагу находятся, поэтому мы боролись за клиента и старались оставить у него хорошее впечатление, а не нае. кхм кхм, обмануть. Так как «сарафанное радио» лучшая реклама для нас.

Всем приятного дня!

Iphone 7 греется и ребут на яблоке

Принесли в ремонт 7ку, которая вдруг стала сильно греться и висеть на яблоке. Клиент говорит сдавали в другой сц, там поменяли акб, но проблема не ушла 🙂 При всём при том, что «ремонтёры» решили аккумулятор обратно не ставить, что я и озвучил клиенту при диагностике. Он конечно обалдел, но дело было давно, поэтому он предъявить тому сц мало что может.

В общем виновник нашёлся бысто, ибо аудиокодек грелся как утюг.

Снимал феном с тонкой насадкой на 390 градусах, обмотав модем, проц и флешку металлическим скотчем и 50ю копейками как теплоотвод. Фоток в процессе сделал мало, в следующих постах постараюсь разнообразить.

К моему удивлению все проблемные пятаки под микрухой оказались целые, отошли только NC, но во избежание дальнейшей поломки накидал на них перемычки и залил зелёнкой.

Микруху снял с донора iphone SE (они совместимы), катнул шары и на тех же 390 градусах в два прогрева поставил микросхему на место.

Микросхема 338S00105 с iphone SE

Как итог, телефон включился, звук работает. По времени заняло часа три неторопясь. За ремонт взял 3500 вместе с заменой акб и в подарок наклеил защитное стекло))

Всем удачных ремонтов)

Замена платы и Замена дисплея.

Очень давно не выкладывал ремонтов, просто повторяться не очень хочется, а новых ремонтов и решений очень мало.

Клиент носил свой телефон в сервис где ему предрекли замену дисплея из-за того что не работает кнопка home на Iphone 7 и замену платы из-за того что пропал звук в слуховом динамике.

Подумал подумал человек да решил забрать свой телефон из того сервиса да принёс нам.

Открываю, сразу снимаю аудиокодек ибо при нажатие на него звук появляется и под ним вижу вот такое.

Читайте также:  Зачем экран айфона опускается вниз

Чисто теоретически можно восстановить и этот пятак, но глянув куда он идёт, решил кинуть проводок от конденсатора.

Ставлю новую микросхему и резистр который случайно снес)

И вот так это выглядит после установки микросхемы.

Теперь смотрим зачем менять дисплей.

Ну надорван шлейф, но новый дисплей стоит 5к, зачем ставить новый если можно восстановить шлейф.

По факту надорваны первые 2 дорожки.

А вот так это выглядит без микроскопа.

Восстанавливаем комариными пиписьками.

Заливаем уф маской, и все проверяем)

Збс все работает, и звук тоже.

3 часа в общей сложности было потрачено на него, 1 час на то чтоб понять какой номинал был у резистора который я снёс, как оказалось 4 раза пролистывал всю схему и в упор его не видел, а поиск на этой схеме не работал.

В одном сервисном центре, материки из материнских плат

Что ждет владельца восстановленного Айфона

В предыдущем посте было много негатива про покупку подозрительных Б/У-шных телефонов. В этом рассмотрим другую тему — проблемы с Айфонами, которые продают как новые, в коробке. Многие про такое слышали, это неофициально восстановленные и проданные, как новые, телефоны.

Этот Айфон 6 на фото перестал работать и его принесли к нам. Собран он кое-как, болты недозакручены, внутри что-то болтается. Обычно, такое «восстановление» выполняют голодные китайцы в подвалах на коленке и продают затем очень дешево. В России же такой телефон будет точно стоить дороже исправного б/у-телефона. Ведь он в пленках!

Кстати, кто не видел — вот видео, как китайцы запечатывают коробки с реферами:

Чем же опасен такой Айфон при покупке?

Тем, что в любой момент там что-то может перестать работать. Обычно, телефоном можно пользоваться и проблема не смертельна. То сеть иногда пропадает, то микрофон при записи видео не работает, то будет выключаться на 30-50 процентах зарядах. А потом при какой-то перепрошивке БАЦ! и «ошибка (-9)» в iTunes. И всё.

В сервисе часто отказывают в ремонте таких устройств. Часто не дают вовсе или дают минимальную гарантию. И сразу предупреждают клиента обо всех рисках такого ремонта. Такой телефон мог показывать признаки жизни до попадания в сервис, только из-за того что экран где-то давил на плату и прижимал какую-либо микросхему. После съема дисплея — перестал включаться (хотя, при повторной сборке мог начинать опять работать). В общем, это как чинить машину, собранную изолентой. Пока будешь на подъемник поднимать — двигатель выпадет. Но на Айфонах, к счастью, никто не ездит.

В общем, мое мнение в том, что вообще не стоит покупать «новые» Айфоны, которые перестали официально выпускаться компанией Apple. Телефон Б/У вы хотя бы можете какое-то время потестировать или (при желании, умении и добродушии продавца) открыть и проверить, не копался ли кто-то внутри.

Популярный способ продажи заблокированных на iCloud Айфонов на Авито

Популярный вид обмана с Авито.

Продается Айфон, «всё работает», но на активации. А чтобы начать активацию, нужно вставить симку. Симкарту телефон не видит.

Разъем симкарты намеренно поврежден — это видно на фото. Покупатель либо не проверяет это, либо ему говорят что «с вашей симкой что-то не так». А может быть и просто продают как «требующий недорогого ремонта». Многие клюют на это, особенно если цена телефона соблазнительно низкая.

Затем покупатель обращается в сервис (у нас подобных случаев было штук 5). Ремонт и правда не дорогой — около 2000 рублей за замену разъема SIM-карты (или даже меньше, если разъем убит не сильно и можно обойтись только пайкой).

Вот только это не самая большая неприятность нашего клиента. Дело в том, что следующим шагом активации, после установки симкарты, такой телефон попросит ввести данные iCloud предыдущего владельца. Которые, разумеется никто не знает, а продавец пропал.

Такой вот способ продать заблокированные/найденные/украденные Айфоны.

Не покупайте телефоны, пока не проверите все функции при продавце и особое внимание уделяйте проверке чистоты от Apple ID и iCloud. Про Айфоны с дефектом вообще молчу.

(PS: Телефон на фото еще и после попадания воды, так что сюрпризов можно ожидать море. Извините за каламбур)

МОШЕННИКИ. ПОМОГИТЕ НУЖНА ПОМОЩЬ.

Я отдала 29 июля 2016 года планшет Samsung Galaxy note 10.1 GT-N8000 в сервисный центр для негарантийного ремонта. Заявленная мною неисправность была в том, что планшет не включается. Аппарат был сдан в сервисный центр в заводской коробке с зарядным устройством и всеми документами на планшет. Мастер сервисного центра сказал, что они проведут диагностику планшета и тогда скажут, какую неисправность он имеет. Позвонив в этот же день, мастер сервиса сказал, что на моем планшете полетела материнская плата и ремонт будет стоить 7000 рублей. Придя в этот же день в сервис, я узнала, что новая материнская плата будет стоить уже 9000 рублей и около 1000 будет стоить сама работа за ремонт. Я дала согласие на проведение необходимого ремонта, то есть замены полетевшей материнской платы на новую, при этом обговорив в устной форме с мастером, что мне будет возвращена старая материнская плата. В этот же день я внесла требуюмую сумму в размере 9000 рублей. Мне обещали быстрый ремонт, ориентировочную дату готовности в сервисе назвали 05.08.16. Сервисный центр не заключал со мной договора о выполнении услуг и никаких других документов мне не выдал, кроме квитанции.

Придя в сервисный центр 05 августа 2016, я узнала от мастера, что планшет не готов, так как они еще не получили материнскую плату. На словах мастер сказал, что планшет будет готов примерно через 2 недели. В последующем вплоть до 21 марта 2017 года, неоднократно обращаясь по телефону в сервисный центр, я получала от мастера ответы, что они мне сами перезвонят и планшет будет готов в конце очередной недели, но ни разу никто не отзванивался. Ездила сама к ним несколько раз в центр, но мастер ссылался на то, что долго идет запчасть из другого города; то запчасть пришла, но по каким-то непонятным причинам курьер не привозит деталь из Архангельска; то что-то не получается сделать; то запчасть пришла, но она неисправна или просто «ждите». При этом новые точные, конкретные сроки ремонта мне не уточнялись и не продлевались ни в письменной, ни в устной форме. Мой планшет был в сервисе 236 дней (около 8 месяцев). Ремонт по закону не может превышать 45 дней, а мне изначально сказали и написали в квитанции, что планшет будет готов 05 августа 2016.

21 марта 2017 года, наконец-то после многократных моих звонков и приходов в сервис, мне позвонил мастер и сообщил, что мой планшет готов. Придя в сервис и получив планшет, я получила от мастера акт выполненных работ, где не были описаны сами выполненные работы, наименование, какой ремонт осуществлялся, что я обнаружила уже дома. Также в заводской коробке не оказалось зарядного устройства от моего планшета. Я приехала снова 24 марта 2017 года в сервисный центр, но мастер не нашел моего зарядного устройства и выдал другое, не мое зарядное устройство, объяснив это тем, что, видимо, мое зарядное устройство осталось в другом сервисном центре. На мою просьбу, чтобы мне корректно выдали акт выполненных работ, мастер не отказал, и выдал мне документ, в котором написал наименование проведенной работы – замена материнской платы, стоимость новой материнской платы составляла 9000 рублей. При этом мастер не показал и не выдал мне старую материнскую плату, как было обговорено не раз ранее, не предъявил товарных накладных и чеков на покупку новой материнской платы, где должны быть указаны все данные на новую материнскую плату, а также ее гарантия и цена. У меня возникли сомнения в качестве исполнения ремонта. И действительно, проверив заводской номер IMEI при покупке планшета, я обнаружила, что мой IMEI остался неизменным, хотя при замене на новую материнскую плату, он должен измениться.

Придя снова в этот же день в сервисный центр при разговоре с директором, я не получила вразумительных ответов на мой вопрос, почему так произошло, он не дал внятного ответа. Единственное, что он сказал, что «у вас же планшет работает, так что вы хотите тогда. », при этом добавил, чтобы я заплатила еще 4000 рублей, и они поставят новый модуль. Считаю это необоснованным, а просто вымогательством за непроделанную работу.

В итоге я без денег, но со своей родной материнской платой, за которую заплатила 9000. Кто подскажет как поставить этот сервис на место?

Источник

Оцените статью
