iFixit разобрали Apple Watch
Уже на стадии анонса было очевидно, что Apple Watch станут шедевром инженерной мысли творцов из Купертино. Так оно и вышло, что и подтверждает вскрытие устройства в исполнении мастеров iFixit.
Достать Apple Watch в первый день продаж оказалось непросто, но в iFixit преодолели все трудности и раздобыли сразу две модели: Apple Watch Sport, которые будут препарированы ниже, и стальные Apple Watch, отличающиеся исключительно наличием сапфировой защиты дисплея. Но оставим лирику и приступим к делу — узнаем, что скрывается внутри Apple Watch.

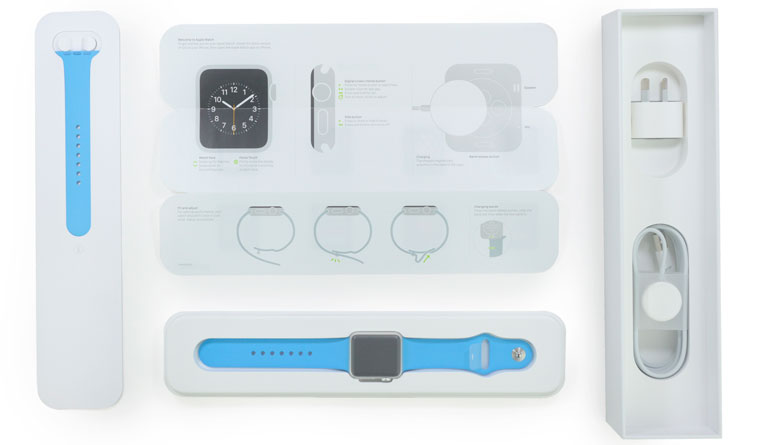

Но сперва обратите внимание на упаковку Apple Watch Sport — она отличается от таковой у стальных моделей.

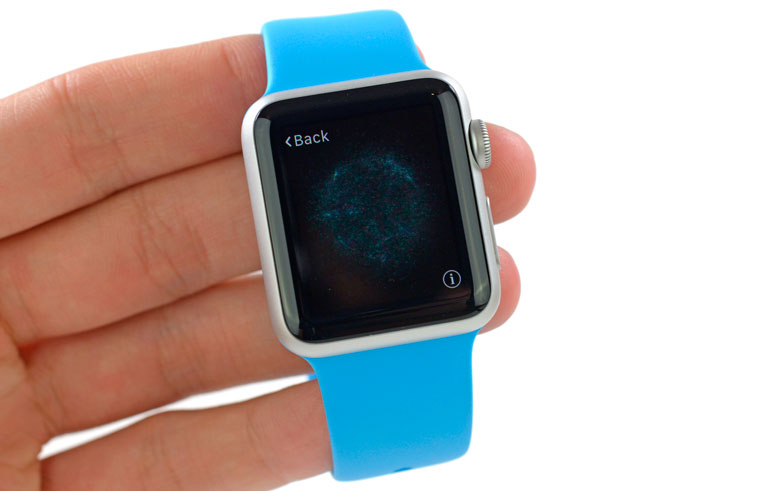

Итак, спортивная модель Apple Watch с голубым ремешком. Разборка часов начинается с отсоединения последнего. Для этого предусмотрены специальные кнопки. Механизм замены ремешков очень простой и удобный, другим производителям часов на заметку.
Под ремешком скрывается заглушка, прикрывающая диагностический разъем устройства.
Попасть внутрь оказывается не так уж и просто — никаких винтов в конструкции не предусмотрено. Начать придется с отклеивания дисплея. Подняв его, мы сможем попасть внутрь.

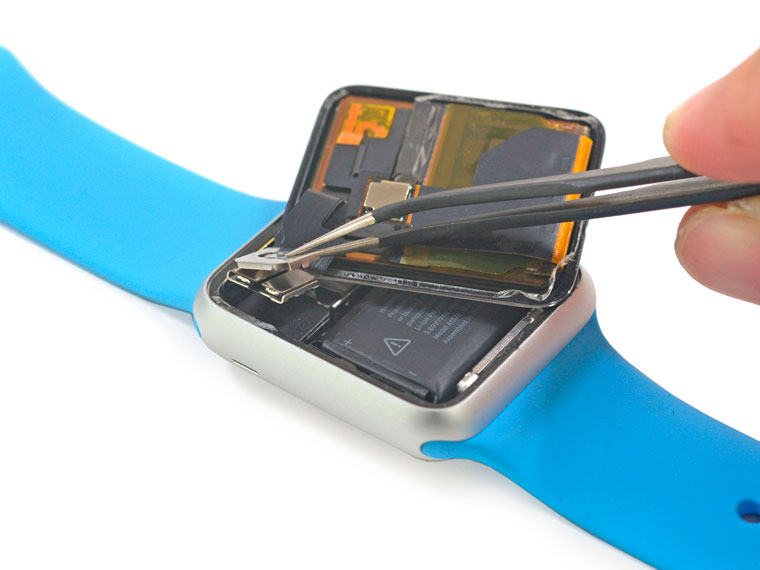

Дисплей соединен с устройством посредством шлейфа с необычным креплением. На это стоит обратить пристальное внимание, разбирая часы.
Под дисплеем можно рассмотреть две интересные детали: механизм точечной вибрации Taptic Engine и колесико цифровой короны.
iFixit остаются верны себе и сравнивают «механизм» Apple Watch с механизмом классических часов.
Но вернемся к нашему пациенту: извлекаем крошечный аккумулятор. Его характеристики предсказуемо скромные: 205 мАч, 3,8 В и 0,78 Вт*ч. Эти параметры актуальны для 38 мм модели, в 42 мм они могут быть немного лучше.
Под аккумулятором виднеется сердце часов — чип S1. Тут же можно рассмотреть микрофон.

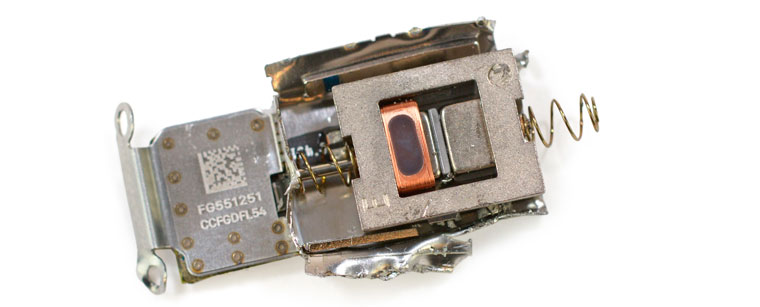

Однако до его извлечения потребуется снять механизм Taptic Engine. Он, кстати, соединен с динамиком часов, защищенным от влаги.
За механизмом обнаружилась антенна для Wi-Fi и Bluetooth.
Диагностический разъем изнутри удерживается крошечными винтами.
Наконец, перед чипом S1 потребуется снять корону.

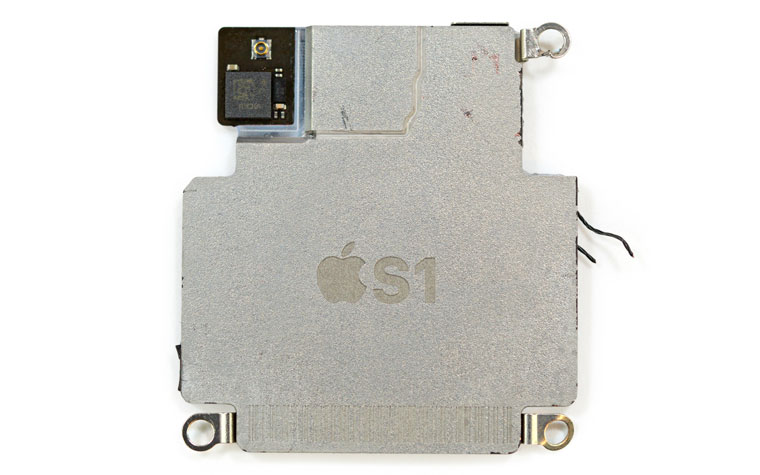

Сверху конструкция по-прежнему кажется монолитной, а сам чип помещен в полностью изолированную оболочку.
Однако снизу чип S1 буквально окутан шлейфами и проводами, при помощи которых сообщаются все датчики и системы устройства.

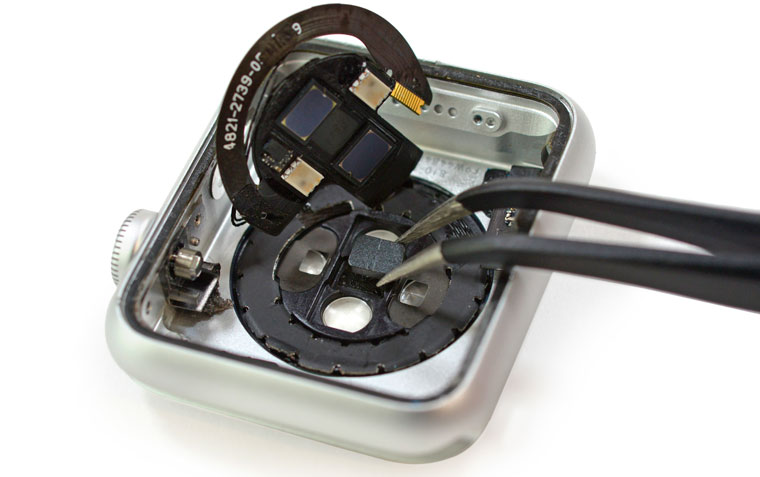

Под чипом S1 можно увидеть датчики, призванные считывать показатели сердечного ритма у пользователя. На деле это полноценный пульсоксиметр, но Apple не позволяет ему измерять уровень кислорода в крови. Тут же расположился магнит для зарядки часов.
На этом препарацию Apple Watch можно считать завершенной. iFixit оценили ремонтопригодность устройства в 5 баллов из 10 возможных. Довольно высокая оценка среди последних устройств Apple.
Недостатки касаются чипа S1. Никакие ремонтные работы на системной плате невозможны, как невозможна замена кабелей и шлейфов — они намертво закреплены на чипе. Также недовольство мастеров вызвали миниатюрные винты и их неудобное расположение. [iFixit]
Источник
Как разобрать Apple Watch
Необходимые инструменты и отвертки для разборки Apple Watch:
- Пластиковая лопатка или медиатор
- Присоска для снятия дисплея
- Обычный фен
У нас на сайте вы сможете купить необходимые инструменты для разборки Apple Watch.
В этой инструкции я покажу как разобрать Apple Watch. И расскажу возможен ли будущий ремонт.
Дисплей Apple Watch приклеен к корпусу часов. Для того, чтобы размягчить клей и сделать его менее липким, прогрейте дисплей теплым воздухом с помощью обычного фена. Далее используя присоску, пластиковый медиатор и очень тонкую лопатку снимите дисплей. Установите присоску на дисплей и осторожно медленно помяните за нее вверх. В образовавшееся отверстие между рамой и дисплеем вставьте медиатор и пошагово отклейте дисплей.
Кабель дисплея и сенсорного экрана подключен к другому ленточному кабелю. Кроме того, над двумя штекерными соединениями установлен металический кронштейн, чтобы вибрация или удары не приводили к разрыву соединений.
Теперь мы добрались до компонента, который нам обязательно придется заменить в будущем. Это аккумулятор Apple Watch емкостью 246 матч, который должен работать до 18 часов. Эта маленькая батарея позволяет вам разговаривать по телефону в течении 3 часов, слушать музыку в течении 6,5 часов или держать часы в режиме ожидания 72 часа. Аккумулятор слегка приклеен в корпусе, и вы легко сможете его удалить с помощью плоской пластиковой лопатки. Единственное, что вам нужно сделать, это отсоединить его от кабеля.
Удаление NFC антенны. При удалении дисплея, антенна может быть повреждена. Бывает такое, что часть антенны остается на алюминиевой раме, а другая часть прилипает к дисплею. Таким образом антенна разрывается. Но вы можете ее приклеить с помощью клея. Для того, чтобы снять антенну, вам понадобится трехлепистковая отвертка.
Первые часы Apple Watch в принципе не предназначены для того, чтобы их ремонтировали самостоятельно. Но довольно легко вы сможете снять и заменить дисплей и батарею. Но заменить другие детали не повредив их, практически не возможно. Во-первых, вам понадобятся очень маленькие трехлепистковые отвертки, а во-вторых, сердце Apple Watch имеет несколько паяных соединений, что делает практически невозможным его удаление. Дисплей приклеен. Немного практики и вы можете снять его. Аккумулятор только слегка приклеен в корпусе. Вы можете удалить другие детали только с помощью трехлепистковой отвертки. Почти невозможно снять материнскую плату, не повредив ее.
Источник
Как разобрать Apple Watch
Для замены аккумуляторной батареи или разбившегося дисплея Apple Watch совсем не обязательно обращаться в сервисный центр. Такой ремонт можно выполнить самостоятельно. На занятиях по ремонту телефонов и планшетов, также рассматриваем устройство и часов от Apple. Преподаватели Bgacenter подготовили для Вас полезный материал по полной разборке смарт часов. Вы узнаете конструкцию устройства и уровнем ремонтопригодности.
До того как разобрать Apple Watch необходимо подготовить следующий инструмент:
- Инструментальный нож
- Пластиковый медиатор
- Пинцет
- Плоская пластиковая лопатка
- Набор отвёрток
Подготовка к разборке
Первое, необходимо снять ремешок часов.
Кнопка на часах высвобождает миниатюрную серебристую пружинку, которая является частью ремешка и удерживает его на своём месте. Нажав кнопку, ремешок можно выдвинуть вбок.
Внутри слота под ремешок можно увидеть своего рода дверцу.
Рядом выгравирован номер модели.
Теперь мы точно знаем с какой конкретно моделью часов мы имеем дело
Снимаем дисплей
Для удобства разборки одеть ремешок обратно на Apple Watch и воспользоваться феном или сепаратором. Нагреть дисплей для безопасного отделения от корпуса.
Ну а дальше уже можно применять медиатор.
Очень аккуратно приподнимаем дисплей, поскольку можно повредить шлейф ведущий к дисплею и сенсору экрана. Используем для этого пинцет.
Шлейфы располагаются внутри упругого кронштейна
Вот так должно в итоге получиться:
Демонтаж аккумулятора
АКБ Apple Watch:
Небольшого усилия пластиковой лопаткой достаточно, чтобы справиться с небольшим количеством клея, на котором держится батарея. Просто подковырнём её с удобного края.
Разбираем содержимое корпуса: шлейф, привод Taptic Engine и динамик
На фото хорошо видно винт с трёхлучевым шлицем. Для откручивания этого винта используется трехлучевая отвертка.
Так как по сравнению с айфонами в Apple Watch очень малое пространство внутри часов, извлекаем плотно сложенный шлейф, ведущий к микрофону и зажатый между слоями корпуса, как показано на фото.
Теперь можно извлечь прикреплённый к торцу динамика механизм линейного привода Taptic Engine.
В итоге отделяется сам механизм вибромотора,
Оснащённый прокладкой для защиты от попадания влаги.
Разбираем содержимое корпуса: антенна, кнопка, колёсико Digital Crown
Заправленные в специальные пазы, в корпусе установлены две антенны.
Для демонтажа кнопки применяем пинцет.
Откручиваем крышку порта диагностики.
Кронштейн колёсика Digital Crown – последнее, что не позволяет вынуть модуль S1.
Извлечения модуля S1
К модулю S1 подключено несколько шлейфов. Будьте внимательны – есть большой риск повредить шлейфы.
Компоненты дисплея
На задней стороне конструкции дисплея расположен контроллер сенсорного дисплея Analog Devices AD7166 на основе ARM Cortex M3.
На дисплее установлен датчик освещённости.
Компоненты в корпусе
Digital Crown – это колесико встроенное в корпус Apple Watch.
Назначение Digital Crown:
- управление слайдерами,
- прокрутка карт и фотографий,
- изменение шрифтов и звуков,
- вызов голосового помощника Siri,
- возврат на экран “Домой”,
- и др.
Оснащается системой датчиков угла поворота, считывающих положение колёсика.
Кнопка, группа контактов для диагностики и колёсико – все эти компоненты расположены на одном шлейфе.
Пульсометр и линзы расположены в нижней части корпуса часов.
В самой нижней части расположен кольцевой магнит для присоединения к индуктивному зарядному устройству.
Заключение
В статье рассмотрена конструкция и последовательность разборки Apple Watch. Пошаговая инструкция, изучив которую, позволит Вам самостоятельно заменить АКБ, дисплей или шлейф с корпусом смарт-часов. В Bgacenter модульный ремонт телефонов, планшетов и других гаджетов осваивают в программе:
