Что находится внутри iPhone SE?

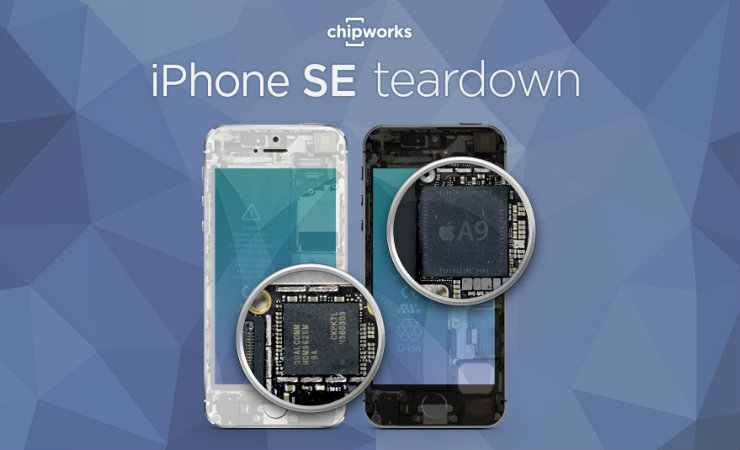

Сотрудники компании Chipworks, которая работает в сфере поддержки патентных портфолио, исследовали внутренности нового iPhone SE. Они обнаружили, что большинство компонентов нового смартфона Apple с 4-дюймовым экраном позаимствованы у iPhone 6s, при этом некоторые части остались от iPhone 5s.

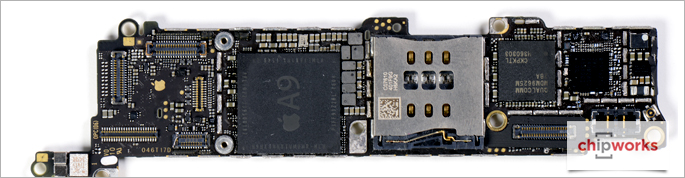

iPhone SE действительно использует процессор A9, который присутствует в iPhone 6s. Маркировка чипа позволила определить, что изделие было собрано на заводе TSMC приблизительно 9 недель назад. В состав процессора входит модуль на 2 ГБ оперативной памяти LPDDR4 от SK Hynix, такой же, как и в iPhone 6s.

Различные элементы процессора были произведены в августе-сентябре и декабре прошлого года.

Обнаруженные в iPhone SE модуль NFC с маркировкой NXP 66v10 и инерционный сенсор также впервые использовались в iPhone 6s.

Найденные в смартфоне контроллеры сенсорного экрана Broadcom BCM5976 и Texas Instruments 343S0645 использовались во многих устройствах Apple ещё с 2011 года, в том числе в iPhone 5s.

Единственная принципиально новая деталь iPhone SE — микросхема, отвечающая за питание. Учитывая, что в состав смартфона входят модули из нескольких устройств, наличие уникальной платы для распределения питания удивлений не вызывает.

«Нам предстоит ещё многое узнать о новом iPhone, но сейчас становится ясно, что это необычный релиз от Apple. Здесь используется очень мало новых деталей, но это не говорит об отсутствии инноваций. Будучи гением и бесстрашным лидером Apple, мистер Кук создал успешный продукт, правильно скомбинировав внутренние части. Сложно выдержать баланс между старым и новым по такой низкой цене», — заявили в Chipworks.

Источник

Сайт iFixit изучил «начинку» iPhone 11

Инженеры с сайта iFixit продолжают изучать линейку новых iPhone. Вслед за онлайн-стримом с экспресс-разборкой iPhone 11 Pro Max, специалисты приступили к разборке обычного iPhone 11, чтобы изучить все особенности его конструкции, а также сравнить аппарат с предыдущей моделью и старшими устройствами из числа новых смартфонов. Как и в случае с про-версией, эксперты нашли в младшей модели ряд интересных, а порой и необычных особенностей конструкции.

Полностью разобранный iPhone 11

Традиционно начав со снятия верхней панели с экраном, авторы материала отметили, что она поддаётся довольно просто, поэтому даже человек без опыта легко смог бы снять дисплей у нового iPhone при помощи фена, присосок и медиатора. Главное, отсоединяя экран, не забывать о кабелях и коннекторах, иначе существует вероятность их повредить. К сожалению, замена экрана без специальных инструментов ведёт к невозможности использовать в дальнейшем технологию True Tone, которая подстраивает баланс белого на экране в зависимости от освещённости.

Инженер iFixit приступил к разборке iPhone 11

Это наш Яндекс.Дзен, и там много эксклюзивных материалов. Заходите почитать при случае!

Первый взгляд на содержимое корпуса навёл авторов на мысль о том, что внутри обычного iPhone 11 присутствуют некоторые наработки, которые уже встречались ранее в версии Pro. Речь идёт о двухъярусной плате, на которой расположился процессор A 13 Bionic, блок ОЗУ на 4 ГБ, накопитель и чип U1 от Apple, работа которого в России заблокирована.

Плата и аккумулятор iPhone 11 крупным планом

Прямоугольный аккумулятор также, как и в старших версиях, держится на липучках, но их меньше, чем в старших моделях, поэтому батарея снимается проще. Кроме того, перед извлечением аккумулятора сначала требуется снять динамик и вибромотор Taptic Engine, что, по мнению экспертов, усложняет процесс замены аккумулятора. При этом у старших моделей линейки подобных проблем не наблюдается.

Одна из липучек, на которые крепится батарея iPhone 11

Отсоединённый аккумулятор сравнили с батареей XR, предшественника iPhone 11. У новинки аккумулятор тоньше, но при этом его ёмкость на 7 процентов больше. Ещё одно отличие, но уже в сравнении со старшими моделями — один шлейф. Аккумуляторы Pro и Pro Max обладают двумя шлейфами. По мнению инженеров, это связано с тем, что в Купертино изначально не собирались оснащать аппарат обратной зарядкой.

Камера iPhone 11. Теперь её очень просто заменить при необходимости

Читайте также:  Сравнить характеристики айфон 11 айфон 12 айфон 13

Дальнейший разбор показал, что шлейфы от камеры, о которой мы уже писали подробнее, больше не располагаются под аккумулятором, что значительно упрощает доступ к модулю камеры в том случае, если возникнет необходимость его заменить.

Среди плюсов конструкции специалисты выделили лёгкость замены дисплея в сравнении с многими другими устройствами. Также в обзоре отмечено, что крепление компонентов на болты более предпочтительно с точки зрения инженеров, но использование клея и клейкой ленты значительно облегчает разборку устройства и замену многих комплектующих. Тем не менее, несмотря на улучшенную влагозащиту, клея внутри слишком много.

В итоге по шкале ремонтопригодности iPhone 11 получил 6 баллов из 10 возможных.

Согласны ли вы с оценкой? Пишите в наш телеграм-канал, обсудим!

Новости, статьи и анонсы публикаций

Свободное общение и обсуждение материалов

Лонгриды для вас

iPhone X — хорош, но iPhone XR будет лучше. Но, если вы выбираете смартфон на долгий срок, то ничто не сравнится с iPhone 11. А, между тем, разница в цене между ними составляет всего 2 тысячи рублей

Слышали про трейд-ин на старый iPhone, но не знаете, как это работает? Взвесили все плюсы и минусы программы: когда же выгодней ею воспользоваться?

Рано или поздно аккумулятор iPhone приходится менять, но как понять, когда это лучше сделать? Чтобы не слишком рано и уже не было поздно. Рассказываем на личном примере.

Источник

А что у них внутри? Вскрытие iPhone 12 и iPhone 12 Pro

Во-первых, iPhone 12 и iPhone 12 Pro почти идентичны. За исключением, конечно же, тех элементов их внутреннего устройства, которые в разных моделях разные. Во-вторых, тут и там обнаруживаются следы титанических усилий снизить себестоимость первых iPhone с 5G в мире, насколько это вообще возможно. Без какого либо ущерба для их пользователей, что не лезет ни в какие ворота. Для того, чтобы мы могли убедиться в том, что в Apple всё еще не продали свои души нечистой силы и не используют черную магию, в iFixit приобрели по одному экземпляру самых дешевых iPhone 12 и iPhone 12 Pro, чтобы публично вскрыть их и убедиться в чистоте помыслов Apple.

Разница между Pro и «не Pro» в этот раз не такая большая

Это самое парадоксальное поколение iPhone за всю их историю. О емкости батареи в iPhone 12 и iPhone 12 Pro все уже известно, но даже при в тех местах нашей планеты, где 5G реально работает и совместим с новыми iPhone, по времени автономной работы они практически не уступают iPhone предыдущего поколения. iPhone 12 и iPhone 12 Pro стоило бы вскрыть хотя только для того, чтобы попытаться понять, как им удалось добиться этого.

iPhone 12 внутри

Найдите шесть отличий (слева — iPhone 12, справа — iPhone 12 Pro)

Ничто так не снижает затраты на массовое производство сложных технических изделий, как их максимальная унификация. Помимо прочего, это положительно сказывается на качестве выпускаемой продукции. Блоки, которые заведомо разные (например, наборы сенсоров видеокамер на тыльной стороне iPhone 12 и iPhone 12 Pro отличаются радикально, как небо и земля), но внутри они почти такие же. Просто в iPhone 12 на месте отсутствующих сенсоров пластиковые вставки.

Вместо лидера в iPhone 12 просто заглушка

Чипы оперативной памяти (4 ГБ в iPhone 12 и 6 ГБ в iPhone 12 Pro) и флэш-памяти от Samsung (64 ГБ и 128 ГБ) внешне почти неотличимы. 5G-чипы от Qualcomm (5G и LTE трансивер SDR865 и 5G модем SDX55M) абсолютно одинаковы. Те же, за исключением внешне почти незаметных различий, чипсеты. Та же система-на-чипе. Мы никогда не узнаем, сколько им удалось сэкономить на этой унификации, но явно немало, а самое важное – чем большими будут тиражи, тем дешевле будет обходиться производство каждого экземпляра новых iPhone независимо от их конфигурации, цвета или модели.

Можно ли поставить в iPhone 12 Pro запчасти от iPhone 12?

Поразительно – но факт. Дисплей от iPhone 12 переставили на iPhone 12 Pro – во-первых, он без малейших проблем подошел, как родной; во-вторых – iPhone 12 Pro, опять же без проблем, работает с «чужим» дисплеем, несмотря на его меньшую яркость, как будто так и надо. Обратное, что уже не должно удивлять, тоже правда.

Дисплеи у телефонов взаимозаменяемые

Батареи в обеих моделях тоже идентичны. Переставлять их не рискнули, это намного сложнее и не столь зрелищно, но в случае, если сильно прижмет, шансы собрать из двух неработающих устройств одно живое достаточно велики.

Аккумуляторы тоже одинаковые

Проникновение в богатый внутренний мир iPhone проще не стало. Те же не самые распространенные винты, те же «подводные камни», то же обилие клея, затрудняющего разборку – тем более что в iPhone 12 Pro и iPhone 12 привычным и обычным элементам конструкции пришлось потесниться – поддержка 5G занимает много места. Из-за этого, например, Taptic Engine пришлось потолстеть, при этом они стали короче и уже.

Читайте также:  Как включить айфон через itunes если забыл пароль

Taptic Engine стал меньше, но толще

Предлагаем подписаться на наш канал в «Яндекс.Дзен». Там вы сможете найти эксклюзивные материалы о новых айфонах, которых нет на сайте.

iPhone 12 держит зарядку хуже iPhone 11?

Известно, что 5G увеличивает потребление энергии. Иначе и быть не могло – за большие возможности неизбежно приходится платить, и это еще не самая дорогая цена.

Слухи о том, что Apple не собирается в первых своих смартфонах с поддержкой 5G увеличивать заряд своих батарей, а поступает с точностью наоборот, вызвали бурные дискуссии.

Списать уменьшение их ёмкости на невероятную экономичность 5-нм чипов не удалось – этого явно было бы недостаточно. Затем появилась информация о том, что и сами батареи в iPhone 12 всех их видов еще и дешевле, проще и примитивнее, чем в iPhone 11. Это так. Насильно заставив iPhone 12 и iPhone 12 Pro непрерывно работать в режиме 5G, естествоиспытатели с удовлетворением отметили, что время их автономной работы при этом снижается, на 2-3 часа.

Из чего можно сделать несколько выводов. Например, что никакой магии не используется: если бы не Smart Data Mode, режим, использующий для управления сотовой связью нерядовые возможности новой системы-на-чипе, эти батареи убили бы новое поколение iPhone быстрее, чем все антимонопольные комиссии и Epic’и со Spotify’ами вместе взятые. Но, благодаря уникальному программному обеспечению, в нормальном для iPhone режиме (когда он сам решает, использовать ли ему в конкретном случае 5G или LTE), время автономной работы 5G-смартфонов от Apple не уменьшилось по сравнению с iPhone 11/11 Pro. Мы пока не знаем, относится ли это к iPhone 12 mini и iPhone 12 Pro Max.

Источник

LifeHack

Строение iPhone 5

Ранее мы рассматривали строение iPhone 6 Plus, а в данной статье мы изучим строение iPhone 5. Разобрав этот девайс на составные части, мы получим примерно следующее содержимое:

  1. Корпус из анодно-окисленного алюминия с крепежными частями (является частью антенного комплекса)
  2. Экранный модуль
  3. Защитная пластина экранного модуля
  4. Системная плата
  5. Аккумуляторная батарея
  6. Кабель кнопки HOME
  7. Кабель кнопки Power с кнопками управления громкостью, включением беззвучного режима, контактными участками вибродвигателя и микрофоном шумоизоляции (который также применяется во время записи звука с главной камеры)
  8. Кабель с передней камерой, микрофоном громкой и видеоконференции, контактными участками спикера и измерителями света и приближенности
  9. Кабель с электрическим соединителем для зарядки, GSM антенной, контактными участками для нижнего динамика, главным микрофоном, контактными участками кнопки HOME и аудио-соединителем
  10. Звонок (нижний динамик)
  11. Спикер (верхний динамик)
  12. Коаксиальные кабели спутниковой системы навигации
  13. Главная камера со светодиодной вспышкой
  14. Вибродвигатель
  15. Держатель SIM-карты
  16. Кожухи
  17. Закрепитель спикера
  18. Толкатель кнопки HOME

Корпус из анодно-окисленного алюминия

Корпус из алюминия

  • В верхней и нижней части находятся накладки из керамики с антеннами. Окошко для главной камеры находится в накладке сверху.

Цвет оригинала: черный, серебристый.

Экранный модуль

По умолчанию может иметь сеточку для динамика и микрофона передней камеры, держатели положения камеры и измерителя приближенности.

    Защитное стекло с покрытием

Предотвращает износ сенсорной панели и матрицы, а также их повреждение от падений и ударов.

Поляризационные пленки устанавливаются перед матрицей и после нее. Поляризация между пленками перпендикулярная (они не пропускают свет без матрицы), чтобы под влиянием напряжения кристаллы открывали и закрывали каналы передачи света.

ЖК-дисплей, или LCD, представляет собой дисплей на основе жидких кристаллов, изменяющих прозрачность и силу пропускания света от действия напряжения. Любой пиксель выполнен по принципу RGB-триады (R – красный, G – зеленый, B — синий). Здесь применяется система TFT (транзистор с тонкой пленкой).

Это источник освещения, необходимый для того, чтобы мы могли видеть изображение на экране, потому что жидкие кристаллы не излучают свет. Благодаря поляризационным и рассеивающим пленкам и диодной подсветке свет одинаково распределяется по всему периметру экрана.

Пластиковая рамка с металлическими фиксаторами.

Необходима для фиксации экрана в теле девайса и прикрепления навесных частей (верхний динамик, кабель передней камеры, кнопка HOME).

Защитный металлический экран

Используется в нескольких целях: защита от помех, теплоотвод, обеспечение жесткости, иногда входит в состав антенного комплекса.

Тачскрин iPhone принадлежит к семье проекционно-емкостных экранов и функционирует таким образом: электроды на внутренней плоскости экрана формируют конденсатор при взаимодействии с телом человека. Далее электроника производит измерение емкости этого конденсатора путем подачи импульса и расчета напряжения.

Обеспечивают подсоединение к плате.

Цвет оригинала: белый, черный. Экраны для iPhone 5/5S/5C абсолютно несовместимы.

Защитная пластина экранного модуля

Пластина из металла для экрана iPhone 5 фиксируется на оборотной стороне экрана и предохраняет модуль от механических повреждений и нагревания.

Системная плата

Строение iPhone 5 немыслимо без системной платы. Это центр телефона, в котором расположены процессор, память, аудиокодек, датчик питания (контролирует расходование энергии отдельными компонентами), приемно-передающие модули, модем (обеспечивает работу в сетях GSM и обработку сигнала GPS) и большое количество вспомогательных микросхем, которые нужны для правильной работы главных деталей.

Читайте также:  Как синхронизировать облако с телефоном айфон

Системная плата является самой чувствительной частью телефона и подвержена частым поломкам при сильных ударах и деформировании корпуса. Ее восстановление доступно только профессионалам, использующим высококачественное оборудование.

Аккумуляторная батарея

Батарея состоит из:

  • Широкого соединителя для подключения к системной плате
  • Самой батареи с интегрированным защитным датчиком
  • Размеры
    • Длина: 9 см
    • Ширина: 3 см
    • Толщина: 0,35 см
  • Емкость
    • Аккумулятор: 3.8 В, 1440 мАч
  • Время работы
    • В режиме ожидания: до 225 часов.

Кабель кнопки Home

Кабель кнопки Home включает в себя:

  • Толкатель
    • Представляет собой кнопку из пластика с рисунком (прямоугольник на фронтальной части аппарата) и резиновый уплотнитель.
  • Соединитель
    • Небольшой кабель, имеющий два овальных контакта.

Кабель кнопки Power

Кабель с кнопкой Power состоит из:

Нужна для включения и выключения аппарата

Включения беззвучного режима.

Включает бесшумный режим

Кнопки регулирования уровня громкости.

Нужны для повышения/понижения громкости.

Используется для подсоединения к системной плате.

Микрофона главной камеры.

Применяется для шумоизоляции

  • Сеточки шумоизоляции (находится ниже микрофона).
  • Контактного участка вибродвигателя.

    Нужен для подсоединения вибродвигателя.

    Не подходят для других моделей этой серии.

    iPhone 5 — отсутствие вспышки на кабеле, узкий соединитель кабеля.

    iPhone 5С — широкий соединитель кабеля, есть вспышка, кнопка Power с двумя болтами.

    iPhone 5S — широкий соединитель кабеля, есть вспышка, кнопка Power с одним болтом.

    Кабель передней камеры

    Кабель передней камеры состоит из:

    Используется для съемки селфи

    Используется для подсоединения к системной плате.

    Микрофона передней камеры.

    Обеспечивает громкую связь, шумоизоляцию, видеоконференции (facetime, skype и проч.), запись звука с главной и передней камеры.

    Обеспечивает выключение экрана во время разговора

    Если включен, контролирует уровень освещенности экрана

    Контактного участка динамика.

    Используется для подсоединения верхнего динамика.

    Кабели для iPhone 5/5S/5C несовместимы между собой.

    iPhone 5 — контактный участок динамика имеет два контакта, измеритель света твердо зафиксирован.

    iPhone 5S — контактный участок динамика имеет четыре контакта, измеритель света расположен на изолированном ответвлении.

    iPhone 5C — контактный участок динамика имеет два контакта, в отличие от iPhone 5 контакты расположены ближе друг к другу и имеют над собой два закрепляющих проема.

    Нижний кабель

    Кабель гнезда зарядки

    • Гнездо зарядки/обмена данными (lightning).

    Обеспечивает зарядку батареи и обмен данными с itunes.

    Микрофон для связи с резиновым уплотнителем.

    Активен во время разговора.

    Аудио разъем (Jack 3.5)

    Применяется для подсоединения гарнитуры.

    Коаксиальный кабель GSM антенны.

    Подсоединяет антенну к системной плате.

    Контактный участок кнопки Home.

    Используется для подсоединения кнопки Home

    Контактный участок для нижнего динамика.

    Нужен для подсоединения нижнего динамика.

    GSM антенна и Wi-Fi антенна

    GSM антенна ставится на нижний динамик и фиксируется с помощью двух болтов, сопрягаясь с нижней частью аппарата; является частью антенного комплекса.

    Не подходят для других моделей этой серии.

    iPhone 5 — соединитель кабеля прямоугольной формы со скругленным углом.

    iPhone 5S — соединитель кнопки Home, соединитель кабеля прямоугольной формы, без скругления.

    iPhone 5С — удлиненный конец аудио разъема, соединитель прямоугольной формы, без скругления.

    Wi-Fi антенна: шлейф с электрическим кабелем и проемом для болта. Кабель круглый, имеет небольшую толщину и форму буквы “Г”.

    Звонок (нижний) динамик

    Нижний динамик состоит из:

    Обеспечивает проигрывание звука: песни, видео, мелодия во время звонка.

    Контактный участок для подключения к нижнему кабелю.

    Спикер (верхний) динамик

    Верхний динамик состоит из:

    Обеспечивает звучание собеседника во время разговора.

    Подсоединяется к кабелю кнопки Power.

    Отличия от других моделей этой серии:

    iPhone 5С — контакты ближе к друг другу. Сочетаются, если отдалить/сблизить контакты.

    Коаксиальный кабель системы навигации

    Коаксиальные кабели спутниковые системы навигации.

    Предназначены для сигнальной трансдукции от антенн до механизмов обработки. Ставятся на системную плату в соединители.

    Главная камера

    Кабель главной камеры состоит из:

    Главная камера с функцией стабмлмзации для создания фотографий и записи видео.

    Применяется при съемке в темноте или в качестве фонарика.

    Используется для подсоединения к системной плате.

    Устанавливается под системную плату.

    Не подходят для других моделей этой серии.

    Вибродвигатель

    Вибродвигатель состоит из:

    Это устройство, создающее вибрирование во время вращения.

    Закрепляет вибродвигатель на корпусе телефона.

    Используется для подключения к кабелю Power.

    Держатель СИМ-карты

    Гнездо из алюминия для сим-карты размера «нано».

    Кожухи

    1. Кожух аккумуляторной батареи имеет два кожуха, которые фиксируют кабель зарядки и кабель батареи к системной плате.
    2. Кожух дисплея прижимает к системной плате кабель дисплея и кабель фронтальной камеры и обеспечивает сохранение контакта даже при сотрясениях и легких падениях.

    Закрепитель спикера (верхнего динамика)

    Состоит из металлической пластины и 2ух болтов, которая фиксирует к стеклу экрана динамик, камеру и измеритель освещенности.

    Толкатель кнопки HOME

    Состоит из пластиковой кнопки с резиновым уплотнителем, который предохраняет телефон от загрязнений, а кнопку – от вращения
