Как выглядит плата от айфона 5

Фото платы (foto mainboard PCB) iPhone 5, как разобрать, что внутри iPhone 5?

Спустя некоторое время, в интернете стали появляться фотографии внутренних запчастей iPhone 5 (людям ведь интересно из чего состоит телефон нового поколения фирмы Apple), и собственно чем мы хуже? 🙂
В данной статье мы разберем и заглянем внутрь нового телефона iPhone 5, и проанализируем его составляющие, из каких частей состоит iPhone 5.

Как разобрать iPhone 5 в картинках.

Напомним вам, что это весьма опасная для телефона процедура, во время разборки необходимо быть предельно аккуратным, особенно если делать это первый раз. Для тех, у кого профессия не связана с мелкогабаритной техникой и электроникой просьба семь раз подумать, и , возможно, передумать, прежде чем разбирать телефон. Не имея опыта работы с такой техникой, есть максимальная вероятность повредить шлейфики, основную плату, экран, а также потерять винтики. После чужих вмешательств, стоимость ремонта может возрасти.

1. Как и у предшествующих моделях фирмы Apple iPhone 4 и 4s, внизу, на торце корпуса находятся единственные, наружные болтики. Для разборки iPhone 5 их необходимо выкрутить.

2. Компания Apple (а точнее её инженеры), дабы упростить доступ к экрану и сенсору решили перейти на крепеж, который уже использовался на старых моделях iPhone 3g и 3gs, за что им отдельное спасибо.
Переднее стекло вместе с сенсором и экраном вытаскивается с помощью присоски, как показано на рисунке.

3. Заглядываем внутрь устройства, и видим знакомую картину со времен iPhone 4 и 4s – плоский аккумулятор (АКБ) и плата (motherboard/mainboard) буквой Г, единственное веселое отличие, это можно было наблюдать на предшествующих моделях с тыловой стороны, под задней крышкой.

4. Для того, чтобы отстегнуть коннекторы шлейфов дисплея, сенсора и передних датчиков и камеры в телефоне iPhone-5, необходимо открутить винтики на металлической крышке.

5. После нехитрых манипуляций, передняя часть телефона (сенсор+экран…) iPhone 5 успешно отсоединилась.

6. Перед тем как вытащить аккумулятор из корпуса, необходимо отсоединить его шлейф от основной платы (mainboard).

Читайте также:  Iphone как выбирать подключение

7. На обратной стороне аккумулятора (АКБ) iPhone 5, красуется надпись 1440mAh, хотя любители телефонов iPhone ожидали от компании Apple большего, тем более, что увеличилась диагональ экрана, и скорость процессора, но это не основной показатель среднего суточного энергопотребления…

АКБ iPhone 4S: номинальное напряжение = 3,7 Вольт; ёмкость = 1432 мА*ч.
АКБ iPhone 5 : номинальное напряжение = 3,8 Вольт; ёмкость = 1440 мА*ч.

8. Откручиваем остальные винтики, удерживающие плату от корпуса и отключаем коннекторы шлейфиков и антенны.

9. Теперь плату можно спокойно извлечь из корпуса.

10. Плата iPhone 5 из корпуса успешно извлечена.

11. Откручиваем металлическую пластину, которая держит коннектор 8-ми мегапиксельной камеры, и отстегиваем камеру от основной платы.

12. Поздравляем! iPhone 5 успешно разобран!

Рассмотрим Фото платы (foto mainboard, PCB) iPhone 5 (айфон 5).

Оставьте комментарий Отменить ответ

Этот сайт использует Akismet для борьбы со спамом. Узнайте, как обрабатываются ваши данные комментариев.

Контакты

г.Москва, ул.Барклая 8,
М. Багратионовская,
ТЦ «Горбушка», старое здание,
Павильон №248-1 (2 этаж)

Источник

Сколько стоит системная(материнская) плата на айфон 5 и 5s

Самый дорогой компонент смартфонов Apple – это системная плата. Для iPhone 5 и iPhone 5S новая плата обойдется в сумму от 13 до 24 тысяч рублей. Сэкономить можно, если приобрести компонент, который уже использовался – вынутый из телефона, сданного на разборку.

Сколько стоит новая системная плата?

Стоимость новой системной платы для смартфонов iPhone 5 и 5S зависит от нескольких факторов. В первую очередь, конечно, цена на нее зависит от поколения устройства и объема установленной постоянной памяти. В случае с 5 и 5S цены примерно следующие:

  • Системная плата для айфона 5 с 16 гигабайтами начинается с 13 тысяч и заканчивается 18 тыс. рублей.
  • Для пятого айфона с 32 гигабайтами ПЗУ – от 16 до 20 тысячи.
  • Для более современной модели – 5S, но с минимальным объемом ПЗУ материнская плата стоит 20-22 тысячи рублей.
  • 5S с 32 гигабайтами – 20-24 тысячи.

Следует отметить, что указные в списке расценки применимы для системных плат телефонов, которые сертифицированы на территории РФ. Некоторые фирмы заказывают компоненты из-за рубежа, и те не всегда имеют нужный сертификат. Стоят они, как правило, дешевле, но с ними могут возникнуть проблемы. Например, после замены платы устройство может перестать работать с сим-картами российских операторов. Потребуется разлочка, а это дополнительные денежные затраты.

Второе, от чего зависит стоимость – это жадность поставщиков компонентов и продавцов. Некоторые могут устанавливать завышенный ценник на продукцию, особенно если они не имеют серьезных конкурентов.

Стоимость бывшей в употреблении системной платы для iPhone 5 и iPhone 5S

Конечно, цена на новый компонент для айфонов пятого поколения – достаточно высока. Однако, к счастью, сэкономить на ремонте все-таки можно. Так, например, есть вариант поставить системную плату, которая до этого находилась в другом смартфоне.

Читайте также:  Ложные нажатия тачскрина iphone

Для iPhone 5 цена на платы на электронных досках объявлений начинается с 8 тысяч рублей. Это куда меньше, чем стоит новый компонент. На iPhone 5S даже для версии с 32 гигабайтами памяти можно приобрести материнскую плату за 10-12 тысяч.

Почему системная плата стоит так дорого?

Системная плата для iPhone – это не motherboard для компьютера. Здесь все компоненты (процессор, оперативная память, постоянная память, различные модули и датчики) впаяны. Они официально не поставляются по отдельности.

Ремонт системной платы

Если хочется сэкономить, то вместо замены системной платы можно воспользоваться услугами по ее ремонту. В 70-80% случаев неисправность в устройстве можно устранить без замены всей платы.

Стоимость ремонта разнится от типа необходимого ремонта, а также бизнес стратегии фирмы. Однако в среднем устранение неисправностей в системной плате обходится в сумму от 1 до 5 тысяч рублей. Это куда меньше, чем стоимость материнской платы для iPhone или iPhone 5S, даже той, которая была снята со старого телефона. Поэтому, прежде чем покупать новую плату, настоятельно рекомендуется проконсультироваться, и узнать: может быть можно восстановить работоспособность смартфонапосредствам замены какого-то одного компонента.

Источник

Появились фотографии системной платы и дисплея iPhone 5S

Следующее поколение смартфона Apple должно быть запущено в производство уже в ближайшее время. Поэтому новые и все более значимые части будущего iPhone 5S попадают в объективы фотокамер. На сей раз в Сеть утекли снимки материнской платы и дисплея будущего устройства.

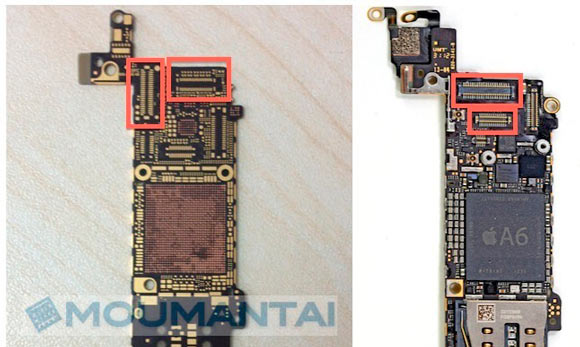

Системная плата iPhone 5S слева и iPhone 5 справа

Фотографии системной платы попали на всеобщее обозрения благодаря японскому производителю Moumantai. Фирма выложила в Сеть три снимка, на которых, предположительно, изображена материнская плата нового iPhone 5S. В этом сложно сомневаться, поскольку плата выглядит практически полной копией аналогичной детали iPhone 5, разница кроется исключительно в мелких деталях. Также плата стала немного уже.

Следом за материнской платой появились изображения дисплея следующего поколения смартфона Apple. Их распространили сразу несколько фирм, занимающихся ремонтом iPhone. Снимки были получены от одного из поставщиков данного компонента. Качество фотографий не позволяет судить о каких-либо изменениях, произошедших с дисплеем iPhone 5S. Единственное, на что можно обратить внимание, это изменившаяся схема подключения дисплея к системной плате. Если в iPhone 5 оба разъема располагались горизонтально, то в 5S скорее всего один разъем будет расположен вертикально, а другой горизонтально.

Читайте также:  Джойстик для покемон го для айфон

Нет никаких сомнений, что внешность iPhone 5S практически не будет отличаться от прошлогодней модели. Осталось дождаться осени, чтобы уточнить некоторые подробности о новом смартфоне. [Macrumors], [Macrumors]

Источник

Материнская плата iPhone 5 в деталях

Ну что ж, раз магия испаряется, то нам ничего не остаётся, кроме как… поспособствовать её испарению (о причинах ваш покорный слуга писал здесь). Давайте изучим более-менее качественную фотографию материнской платы iPhone 5. До сих пор мы наблюдали только что-то размытое и смахивающее на подделку.

Кликабельно
Чип Apple A6 — уже самый неинтересный компонент платы. Гораздо больший интерес вызывает долгожданный двухдиапазонный модем MDM9615M компании Qualcomm с поддержкой LTE. Точнее, модем вызвал бы у нас интерес, если бы не были уверены на все 100 процентов, что iPhone 5 получит LTE… Увы, теперь мы в этом действительно уверены. И, кстати, совсем рядом с модемом располагается коннектор под nano-SIM.

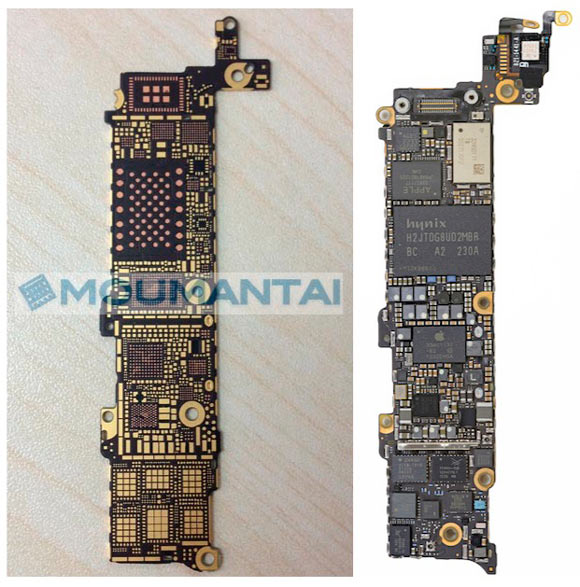

На другой стороне платы угадывается чип флеш-памяти Hynix. Примерно с неделю назад поползли слухи, что Apple всё-таки планирует немного сузить своё сотрудничество с Samsung на поприще запчастей. Барьер внутри корейской компании действует исправно, причины — где-то за бортом патентных сражений. Наличие чипа Hynix подтверждает слухи, но лишь косвенно, ведь поставщиков памяти может быть несколько.

Уже через час значительная часть нашей редакции начнёт освещать происходящее в Сан-Франциско через Твиттер. Не теряйте присутствия духа, главное — что iPhone 5 наконец-то представят! [macrumors]

Источник

Материнские платы iPhone 5C и iPhone 5S мало отличимы друг от друга

До презентации iPhone 5S и iPhone 5C остается чуть более суток, однако поток утечек из Китая не прекращается. Два источника из Поднебесной публикуют серию фотографий, на которых запечатлена полностью собранная материнская плата бюджетного iPhone.

На фотографиях корпусов новых смартфонов, опубликованных ранее, было видно, что расположение отверстий для винтов, крепящих материнскую плату, выглядит идентичным. Свежие же утечки указывают на то, что структура самой платы у iPhone 5C и iPhone 5S практически не отличается.

По материалам MacRumors.com
