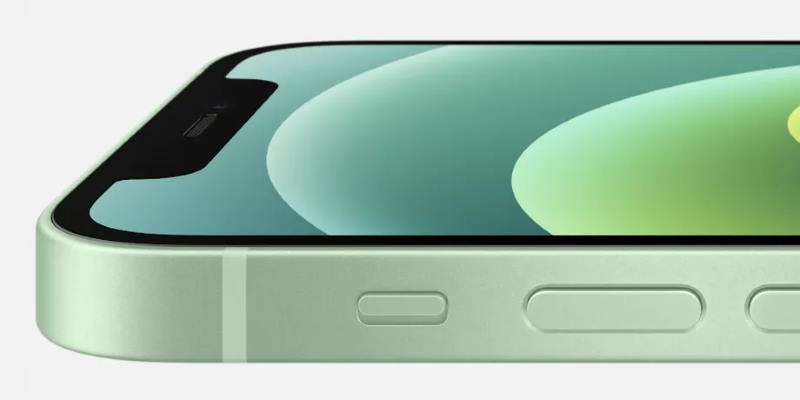

Дисплей iPhone 12 и 12 Pro защищает покрытие Ceramic Shield: что это такое и чем отличается от стекла

На презентации iPhone 12 было заявлено о появлении на экранах новых смартфонах защитного покрытия под названием Ceramic Shield. Оно в четыре раза снижает риски повреждения экрана при падении смартфона. Но что в действительности скрывается за громким названием? Это новая и эффективная технология или же очередной маркетинговый трюк?

Цитата из описания iPhone на официальном сайт Apple:

«… новый гладкий дизайн с плоскими краями, корпус из алюминия аэрокосмического класса и передняя панель Ceramic Shield, выходящая за рамки возможностей стекла. Этого удалось добиться за счет добавления нового этапа высокотемпературной кристаллизации. Внутри стеклянной матрицы удалось вырастить кристаллы нанокерамики, которые снижают риск повреждения iPhone при падении в 4 раза».

Работа со стеклом

С момента самого первого выпуска iPhone в 2007 году смартфон Apple оснащался стеклянным дисплеем. Об этом материале надо знать то, что в нем молекулы диоксида кремния не выстроены как-либо упорядочено. Такое вещество называется аморфным, не имеющим формы.

Атомы других веществ выстроены в трехмерную упорядоченную матрицу. Примерами вполне могут считаться металлы, алмазы, сапфир и керамика. У них имеется так называемая кристаллическая структура. И именно она позволяет веществу быть очень прочным.

Стекло, хотя и твердое на ощупь, все же довольно хрупкое и довольно легко разбивается. Это неприятное для себя открытие сделали многие владельцы iPhone. Со временем Apple и другие производители смартфонов стали тесно сотрудничать с компанией Corning, Inc. над разработкой более прочного и устойчивого к царапинам стекла. Вышло уже несколько поколений этого материала, известного, как Gorilla Glass. Его повышенные защитные свойства достигаются за счет ионного обмена, при котором ионы натрия в материале замещаются ионами калия.

Несмотря на такое упрочнение химическим путем, классическое стекло Gorilla Glass все еще остается стеклом, сохраняя свою аморфную структуру. Инженеры взялись за непростую задачу: сохранить материалу его высокую прозрачность и желаемые оптические свойства, но вместе с тем придать ему прочность кристаллической структуры. Именно такой и должна была стать Ceramic Shield.

Чем покрытие Ceramic Shield отличается от стекла?

Разработкой нового покрытия занималась все та же Corning в сотрудничестве с Apple. На сайте производителя рассказывается, что керамику можно считать близким родственником стекла. Но основное отличие между ними кроется в химических связях, формирующих внутреннюю структуру материала. Если в стекле атомы располагаются в случайном порядке, то в керамике связи образуются между положительными и отрицательными ионами, что порождает устойчивый кристаллический узор. Он рассеивает свет, попадающий на материал. Из-за такого явления керамика обычно и является непрозрачной, за редким исключением.

Промежуточное положение между двумя материалами занимает стеклокерамика. В начальной фазе ее производства с ней работают, как со стеклом, но на одном из следующих этапов в материал внедряют «зародышеобразователи». Ими обычно выступают частицы серебра или титана. В последующем вокруг зародышей, при строгом соблюдении температуры, начинают растить кристаллы. Процесс очень похож на упоминаемую Apple «стадию высокотемпературной кристаллизации». Нанокерамические кристаллы заметно повышают ударную вязкость стекла, оно оказывается куда более устойчивым к царапинам и разрушению. Это огромный инженерный прорыв, причем новый материал кажется намного более дешевым, чем сапфировое стекло. Оно так и не стало надежной защитой для смартфонов Apple.

Интересно, что стеклокерамика – в целом не новое для рынка смартфонов решение. Некоторые модели смартфонов (Essential Phone, Xiaomi, Samsung и т.д.) выпускались уже с таким покрытием на задней части корпуса, тогда как передняя панель была закрыта закаленным стеклом. В Apple решили, что куда более важно защитить экран, чем корпус. В идеале хотелось бы полной защиты корпуса, но это уже сказалось бы на себестоимости устройства.

Источник

Легко ли царапается и разбивается стекло в iPhone 12 / 12 Pro: видео тесты

К ежегодным громким заявлениям Apple об улучшенной защите экрана iPhone большая часть пользователей относится скептично. Реальность быстро и наглядно демонстрирует истинное положение дел – стекла все так же царапаются, вне зависимости от поколения защиты. Именно поэтому сообщение о внедрении в iPhone 12 и iPhone 12 Pro собственной разработки с названием Ceramic Shield тоже изначально вызывало скепсис. Трудно было поверить, что какие-то нанокристаллы вдруг смогут сделать стекло заметно прочнее. Удалось ли Apple всех удивить?

Что такое Ceramic Shield в iPhone 12 / 12 Pro?

Серия смартфонов iPhone 12, в том числе и базовая модель, получила новое стекло Ceramic Shiled. Согласно официальным заявлением оно в 4 раза прочнее ранее используемого Gorilla Glass от Corning. Теперь OLED-дисплей скрывается под слоем стекла, прошедшего этап высокотемпературной кристаллизации, при которой в нем выращиваются нанокерамические кристаллы (подробно). И тесты новинки с помощью специального оборудования действительно подтвердили – это стекло намного прочнее всего того, чем пользовалась ранее Apple при производстве своих смартфонов.

Тест покрытия Ceramic Shield в iPhone 12 / 12 Pro на сопротивление давлению

На видео ниже можно наглядно увидеть, как происходило тестирование. В руках специалиста оказался прибор, некий «силометр». На его конце помещен прочный металлический стержень. Штырь прикладывают к дисплею и активно на него давят. На экране тем временем показывается уровень приложенной силы (в Ньютонах). Надо лишь посмотреть на показатели прибора в момент, когда от давления стекло смартфона треснет.

Сперва проверке подвергся экран iPhone 11 Pro, защищенный закаленным стеклом. Трещины пошли при усилии в 352 Ньютона. Затем тестированию подвергся новенький iPhone 12 Pro с защитой Ceramic Shield. На этот раз трещины появились при показаниях в 442 Ньютона.

Таким образом показатели прочности оказались на треть выше. Это отличный результат, с учетом того, что защитное покрытие iPhone 11 Pro и так считалось надежным.

Тест покрытия Ceramic Shield в iPhone 12 / 12 Pro на подверженность царапинам

Куда более полезной станет информация о подверженности Ceramic Shield царапинам. Для тестирования (на видео ниже после тестирования давлением) были задействованы металлические стержни, чья твердость по шкале Мооса оценивалась от 6 до 8 баллов. Этими предметами последовательно царапали экраны сперва iPhone 11, а потом и iPhone 12.

На экране iPhone 11 стали появляться царапины при контакте со стержнем твердостью 6 баллов по шкале Мооса.

Семибальный стержень уже оставил очень глубокие порезы, которые явно казались больше, чем просто царапины.

В свою очередь iPhone 12 легко справился с воздействием шестибального стержня, а царапины появились при воздействии стержня на 7 баллов. И только стержень на 8 баллов оставил на покрытии глубокие порезы.

Еще один видео тест iPhone 12 Pro на сопротивление царапинам:

Тест покрытия Ceramic Shield в iPhone 12 / 12 Pro на падение с различной высоты (дроп тесты)

В ходе другого испытания несколько смартфонов бросали разными способами с разной высоты. Помимо iPhone 12 в тесте участвовал его предшественник, iPhone 11. При падении на бетон с высоты 1 метр дисплей iPhone 11 Pro Max треснул, тогда как iPhone 12 и iPhone 12 Pro остались целыми даже при падении с полутораметровой высоты.

При падении с высоты в 2 метра чуть более тяжелый iPhone 12 Pro треснул в нижней части экрана, но при этом сбоев в его работе или функциональных повреждений не было. С iPhone 12 не случилось и этого – он просто получил сколы и царапины на гранях. При падении на спину стеклянная крышка iPhone 12 Pro разбилась, затронув модуль камер. Но функциональность устройства не пострадала.

И еще парочка тестов от популярных YouTube-блогеров:

Блогеры активно тестируют прочность новых iPhone и выкладывают видео с результатами. Так, у iPhone 12 царапали ножом металлические рамки и объективы фотоаппаратов, смартфон выдерживает 30-секундный огонь, отлично противостоит изгибу.

Тесты наглядно подтвердили, что инженеры Apple действительно смогли спроектировать новый тип стекла, явно лучше используемого ранее Gorilla Glass. Конечно, четырехкратное превосходство в прочности выглядит больше как маркетинговое заявление или подгонка результатов определенного теста. Тем не менее трудно спорить с эффективностью помещенных в стекло нанокерамических кристаллов. Защита Ceramic Shiled действительно стала более надежной. Но контакт с ключами и мелочью в кармане для экрана смартфона все так же нежелателен.

Источник

Дисплеи iPhone 12 укреплены «керамическим щитом». Что это такое?

Экраны всей четверки представленных накануне айфонов — iPhone 12, 12 mini, 12 Pro и 12 Pro Max — защищает композитное покрытие Ceramic Shield. На презентации в Apple говорили, что новый материал «прочнее любого смартфонного стекла».

Произвела его компания Corning, чье закаленное стекло Gorilla Glass используется в большинстве флагманских устройств. В сравнении с Gorilla Glass в прошлогодней линейке iPhone 11, Ceramic Shield «в четыре раза лучше защищает дисплей от повреждений при падении».

В беседе с The Verge представители Corning описали разработку как очень прочный и легкий материал, который «практически непроницаем для тепла и электричества». Состоит материал из керамических нанокристаллов, встроенных в стеклянную матрицу.

Кристаллы, продолжили в Corning, образуют взаимосвязанные структуры, которые обеспечивают механизм «отражения и блокировки трещин». Кроме того, стеклянная матрица дополнительно упрочняется ионным обменом для сохранения прочности после повреждения.

Некоторые производители (например, Xiaomi в серии Mi Mix и Samsung в Galaxy S10 Plus) и раньше применяли усиленное керамикой стекло, но для защиты задней панели, а не экрана. Как объяснили в Corning, Ceramic Shield является «первой в мире прозрачной и бесцветной стеклокерамикой» — возможно, именно поэтому «керамический щит» впервые стало возможным использовать для защиты дисплея.

В любом случае, прежде чем судить о прочности iPhone 12, следует дождаться независимых дроп-тестов. Результаты прошлогодних испытаний оказались смешанными: у одного блогера iPhone 11 Pro пережил падение с 3-метровой высоты, у другого — разбился при падении с метра.

Источник

Ceramic Shield — что это за покрытие в iPhone 12?

Компания Apple сообщила, что в её новых смартфонах используется защитное покрытие Ceramic Shield. Благодаря ему в четыре раза снижается риск повреждений дисплея при падении. Это нововведение безусловно заслуживает похвалы, но что же особенного в таком покрытии?

Как рассказали сотрудники Apple, материал Ceramic Shield был создан в сотрудничестве с компанией Corning, которая производит стекло Gorilla, широко использующееся в смартфонах, смарт-часах, ноутбуках и других гаджетах. В основе Ceramic Shield — стеклокерамика, которая по своим свойства превосходит и стекло, и керамику. Вот как сама компания Apple описывает эту технологию:

Передняя панель Ceramic Shield. При её изготовлении в матрицу стекла добавляются керамические нанокристаллы, которые прочнее многих известных металлов. Звучит просто, но на самом деле это очень сложная технология, потому что керамические кристаллы непрозрачны. Только точно подобрав тип кристалла и степень его кристаллизации, мы смогли разработать уникальную формулу материала, который обладает прочностью керамики и прозрачностью стекла. Благодаря этому Ceramic Shield прекрасно подходит для дисплея — потому что он гораздо надёжнее.

Прочность — это хорошо, но нам хотелось обеспечить и защиту от царапин. Поэтому для Ceramic Shield используется тот же процесс двойного ионного обмена, который мы применяем для стеклянной задней панели: он обеспечивает прекрасную защиту от трещин, царапин и других мелких повреждений.

Мы добились такой прочности не только с помощью Ceramic Shield. Передняя панель устанавливается на одном уровне с корпусом, что создаёт дополнительную защиту. В итоге риск повредить iPhone при падении уменьшается в 4 раза.

iPhone 12 — не первые смартфоны, в которых используется стеклокерамика. Такой же материал был у Essential Phone, серии Xiaomi Mi Mix и Samsung Galaxy S10 Plus, но это покрытие наносилось на заднюю крышку, а спереди было закалённое стекло Gorilla. Apple использует стеклокерамику в линейке iPhone 12 для защиты экрана, так как его повреждение гораздо критичнее разбитого корпуса.

Стеклокерамические материалы существуют и применяются в различных сферах очень давно, однако инженеры Apple и Corning адаптировали технологию для использования в смартфонах. Их главной задачей было сделать лёгкое, тонкое, но в то же время максимально прочное покрытие. Насколько хорошо они с ней справились, покажут краш-тесты и опыт реального использования смартфонов.

Источник

Насколько керамическое стекло iPhone 12 прочнее обычного в iPhone 11

Не знаю, как вы, а я всегда считал закалённое стекло, которым прикрывают дисплеи смартфонов, фарсом. Ну не мог я поверить в том, что это стекло действительно кто-то закалял, потому что царапались они просто превосходно, независимо от поколения. Поэтому, когда Apple представила собственную разработку под названием Ceramic Shield, я отнёсся к ней, мягко говоря, скептически. Всё-таки сложно поверить, что нанокристаллы, которые, как я тогда думал, выдумали в Купертино, действительно способны сделать стекло прочнее. Но им удалось.

Стекло Ceramic Shield, которым Apple защищает дисплеи iPhone 12 Pro и которое, по официальным данным в 4 раза прочнее Gorilla Glass от Corning, действительно прочнее всего того, что использовалось в предыдущих поколениях фирменных смартфонов компании. Это показала проверка новинки с использованием специального оборудования.

С виду оно напоминает микрофон, но вместо «мёртвой кошки» у него на конце размещён специальный металлический стержень с высокой степенью твёрдости. Честно скажу, я понятия не имею, что это за штука, но автор видео называет это force meter, что на русский должно переводиться как силомер или динамометр, но ни то, ни другое определение, на мой взгляд, тут не подходят. Поэтому назовём его просто «силометр».

Чем Ceramic Shield лучше обычного стекла

Как видите, принцип работы «силометра» состоит в том, чтобы приставить металлический штырь к дисплею и с силой на него надавить. В это время на экранчике прибора отображается сила в ньютонах, которая оказывается на дисплей. В результате остаётся только зафиксировать точный показатель в момент, когда стекло всё-таки треснет.

Экран iPhone 11 Pro, защищённый условно обычным закалённым стеклом, сдался на 352 ньютонах. А вот у iPhone 12 с его Ceramic Shield запас прочности оказался почти на треть больше – он треснул на отметке в 442 ньютона. Отличный, надо сказать, показатель, учитывая, что особых нареканий к надёжности защитного покрытия экрана iPhone 11 Pro тоже ни у кого не было.

Но поскольку никогда обычно не оказывает такого давления на экраны своих смартфонов, логичнее было бы проверить, насколько Ceramic Shield подвержен появлению царапин. Для этого были взяты металлические стержни с твёрдостью 6, 7 и 8 баллов по шкале Мооса, которыми последовательно царапались экраны iPhone 11 Pro и iPhone 12 Pro.
