Mp3301 таймер под управлением android
MP3301
Таймер под управлением Android
2728 руб.
Таймер, настраиваемый с помощью смартфона или планшета на ОС Android. Связь и синхронизация таймера происходит по каналу Bluetooth с помощью модуля установленного на таймере. Можно настроить 100 событий по часам и дате. В составе таймера имеется реле для управления внешней нагрузкой. Питание от сети
220 В. После окончания настойки таймер работает в автономном режиме. При этом постоянное подключение смартфона не требуется.
Технические характеристики MP3301
210. 240
220
| Параметр | Значение |
| Uраб. переменное, В | |
| Uраб. ном. переменное, В | |
| Нагрузочная способность выхода | 10 А / 220 В |
| Количество событий | . 100 |
| Поддерживаемые ОС | Android 2, 3, 4 |
| Подходит для | BH9800-1 E27, BH9800-2 E27, BH9800-3 E27, MP910, MP911, MP912, MP913, WK-368BM, WK-638EM |
| Габаритные размеры, ДхШхВ, мм | 81,5 х 70,5 х 45,5 |
| Рекомендуемый корпус, в комплект не входит | BOX-KD01Корпус пласт. на DIN рейку 88 х 59 х 37 мм |
| Температура эксплуатации, °С | 0. +55 |
| Относительная влажность эксплуатации, % | . 55 |
| Производство | Контрактное производство в Юго-Восточной Азии |
| Гарантийный срок эксплуатации | 12 месяцев с даты покупки |
| Вес, г |
Комплект поставки MP3301
| Наименование | Количество |
| MP3301 в сборе | 1 |
| Инструкция пользователя | 1 |

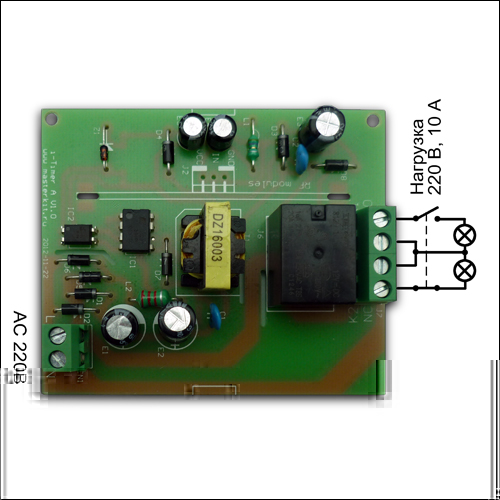

В состав силового модуля MP3301 входит источник питания и силовое реле
Подключение к MP3301
— Нажмите [MENU].
— Во всплывающем меню нажмите пункт [Bluetooth] и в появившемся диалоговом окне нажмите поиск оборудования. При этом будет произведен поиск Bluetooth устройств, и результаты отображены в виде списка в двух диалогах. В верхнем — список спаренных устройств. В нижнем — все доступные, но еще неспаренные Bluetooth устройства.
— Выберите устройство.
— К спаренному устройству смартфон подключится автоматически.
— Неспаренные устройства запросят пароль для входа (некоторые смартфоны уведомляют об этом сообщением в панели на верхней части экрана).
— Щелкните по этому сообщению или сдвиньте его вниз. Для первого соединения с таймером введите — 1999 ( заводское значение пароля). После соединения и синхронизации данных на экран будет выведено сообщение об успешной инициализации. Обязательно дождитесь завершения инициализации прежде чем перейти к другим действиям.
Изменение пароля Bluetooth соединения
— Нажмите [MENU] затем [изменить пароль].
— Введите новый четырехзначный пароль.
— Повторно введите новый пароль.
— Нажмите [Изменить] Появится сообщение «Пароль, успешно изменен, для вступления в силу перезапустите устройство!»
— Для перезапуска на таймере нажмите кнопку RST.
Назначение органов управления и индикации модуля управления
Кнопка рядом с антенной — ВКЛ/ОТКЛ реле.
Светодиод рядом — соединение Bluetooth (поиск устройств — мигает, соединение установлено — светит).
Следующий светодиод — индикатр активности реле (включено — светит).
Следующая кнопка — сброс (отменяет сопряжение Bluetooth и выключает реле).
Включение и выключение MP3301
— Кнопкой в нижней части экрана смартфона можно включить или выключить MP3301.
Установки MP3301
Таймер позволяет настроить 100 событий, которые могут выполнятся: один раз, ежедневно, еженедельно, в определенную дату.
— В списке на главном экране можно увидеть весь список настроенных событий.
— Для изменения настроек любого события щелкните по нему и вы попадете в панель установок.
— Настройте время события.
— Установите действие ВКЛ. / ВЫКЛ.
— Установите день недели или дату события. Внимание! Из этих установок можно выбрать что-то одно: день недели или дату.
— Установка дня недели: щелкните по недельной панели, в открывшемся интерфейсе установите галочку на требуемый день.
— Установка даты: Щелкните по полю даты, в открывшемся интерфейсе установки даты, назначьте дату.
— Удаление даты: Длительное нажатие на поле даты, откроет диалоговое окно с запросом на удаление установки даты. Нажмите [OK].
— Чтобы выйти из интерфейса установки нажмите «OK».
Кнопка «OK» для подтверждения установок находится в верхней части экрана справа. При нажатии на неё все установки вступают в силу.
Удалить событие можно длительным нажатием на него. После отпускания появится запрос на удаление. Нажмите [OK].
Проверка работоспособности MP3301
220 В к двухконтактному клемному разъему в нижней части платы.
— Вставьте вилку в розетку
220 В. При этом слышен щелчок реле, индикатор работы (чип-светодиод на плате) мигает и индиктор «Bluetooth» мигает (идет поиск Bluetooth устройств).
— На смартфоне войдите в «Параметры» и включите Bluetooth соединение.
— На смартфоне войдите в «Параметры» — «Bluetooth» и в списке доступных устройств найдите доступное устройство МР3301, которое может быть под именем, например, WTZ019T.
— Произведите сопряжение смартфона с МР3301, для чего нажмите на WTZ019T в списке доступных устройств. При этом появляется «Запрос сопряжения от устройства Bluetooth».
— Введите PIN код (пароль для Bluetooth соединения) 1999. При этом WTZ019T появляется в списке сопряженных устройств.
— На смартфоне запустите приложение «i-таймер МР3301», для чего нажмите на его иконку на дисплее. При этом смартфон устанавливает Bluetooth соединение с МР3301 (на дисплее последовательно отображается «Устанавливаем соединение. » — WTZ019T — «Произведена инициализация») и считывает его настройки, после чего на дисплее появляются установленные настройки МР3301 (если таковые имеются) или поле программы.
Часто задаваемые вопросы по MP3301
— Как изменить пароль соединения Bluetooth, например, на 7777?
— На смартфоне запустите приложение «i-таймер МР3301», для чего нажмите на его иконку на дисплее. При этом смартфон устанавливает Bluetooth соединение с МР3301 (на дисплее последовательно отображается «Устанавливаем соединение. » — WTZ019T — «Произведена инициализация») и считывает его настройки, после чего на дисплее появляются установленные настройки МР3301 (если таковые имеются) или поле программы.
— Нажмите «Меню» слева внизу и выберите во всплывающем меню «Изменить пароль» справа вверху. При этом на дисплее отображается «Измените пароль и сделайте перезапуск».
— Введите новый четырехзначный пароль в верхней строке, например, 7777.
— Повторите его в нижней строке 7777.
— Нажмите вверху справа «ОК». — «Пароль изменен. Сделайте перезагрузку.»
— Нажмите кнопку RESET на плате МР3301. При этом слышен щелчок реле, что подтверждает выполнение перезапуска устройства.
— Пароль соединения Bluetooth изменен.
— Для проверки на смартфоне войдите в «Параметры» — «Bluetooth» — WTZ019 параметры — Разорвать сопряжение. При этом устройство WTZ019 из списка сопряженных устройств переместится в список устройств, доступных для сопряжения.
— Произведите сопряжение смартфона с МР3301, для чего нажмите на WTZ019T в списке доступных устройств. При этом появляется «Запрос сопряжения от устройства Bluetooth».
— Введите новый PIN код (пароль для Bluetooth соединения) 7777. При этом WTZ019T появляется в списке сопряженных устройств.
— Проверка изменения нового пароля завершена.
— Можно ли блоку управления МР3301 (плата с антенной) непосредственно (без штатного блока питания) подключить внешнее 12 В реле?
— Да, конечно. Для работы платы управления МР3301 потребуется источник питания +5 В. Его можно использовать для работы внешнего 5 В реле. Для использования внешнего 12 В реле дополнительно потребуется источник +12 В.
— Известно, что в программе для МР3301 можно выставить интервал включения/выключения длительностью только «минуты». Можно ли реализовать кратковременное нажатие кнопки на ПК на 1. 3 секунды для его включения по таймеру МР3301?
— Кратковременное нажатие кнопки включения ПК с помощью МР3301 реализуется с помощью схемы ниже. При замыкании контактов реле МР3301 верхний контакт кнопки включения ПК «прижимается» к «земле» на время заряда С1 (1. 3 сек.), после завершении которого цепь заряда С1 разрывается (кнопка «отпускается»). Т.е. контакты реле МР3301 продолжают быть замкнутыми, но на верхнем контакте кнопки потенциал восстанавливается, что соответвтвует кратковременному импульсу, что и требовалось получить. Через 1 (одну) минуту рекомендуется разомкнуть контакты реле МР3301 для обеспечения возможности повторного включения ПК (подготовка к следующему замыканию). При этом С1 разряжается в течение 1 (одной) минуты через R1 для подготовки к следующему включению.
Кратковременное нажатие кнопки включения ПК с помощью МР3301
Источник
KITMP3301 Таймер с управлением от смартфона на ОС Android MP3301
Данные обновлены: 07/03/2013 Заказы на KITMP3301 Таймер с управлением от смартфона на ОС Android MP3301 принимаются только на электронную почту или через наш сайт. При заказе электронным письмом указывайте код товара: EK1087541 и его количества.
Таймер под управлением Android
У вас новейший смартфон? Планшет?
Поздравляем! Вы в рядах миллионов счастливых обладателей виртуальных машин.
Зачем он вам нужен?
«Позвонить». Интернет. Кино. Музыка. Игры. Камера. Наконец, GPS-навигация.
Есть какие-то датчики: акселерометр, датчик освещенности, сенсорный, магнитного поля, компас. Они там, в корпусе, за дисплеем. Их можно почувствовать – устанавливайте специальные приложения для них, потом крутите, трясите, кричите в свой смартфон. Что-то будет происходить.
Но всё равно вы изолированы внутри виртуальной машины. Красивой, модной, дорогой, но виртуальной!
Добро пожаловать в реальность!
Теперь к виртуальной машине будет подключен “железный” таймер. Он будет управлять электроприборами в вашем окружении. Под управлением Android вы дистанционно сможете настроить сто временных событий для срабатывания встроенного силового реле. По времени, дню недели или календарю. Или просто, щелкая по кнопке на дисплее, управлять, например, светом в вашем доме, удивляя гостей.
Это наш первый продукт под управлением Android. В продаже он будет уже в марте 2013 г., а в течении первого полугодия будут выпущены ещё десяток модулей под управлением Android. Это пятиканальный таймер с возможностью подключения различных датчиков: термостат, контроллер для беспроводного управления «Умным домом», диммер, драйвер для управления светодиодными цветными лентами и т.п.
Bluetooth модуль управления
1.1 Подключение к таймеру.
Нажмите [MENU]. В всплывающем меню нажмите пункт [Bluetooth] и в появившемся диалоговом окне нажмите поиск оборудования. Будет произведен поиск Bluetooth устройств, и результаты отображены в виде списка в двух диалогах. В верхнем список спаренных устройств. В нижнем все доступные не спаренные Bluetooth устройства.
К спаренному устройству смартфон подключится автоматически.
Не спаренные устройства, запросят пароль для входа. (некоторые смартфоны уведомляют об этом сообщением в панели на верхней части экрана). Щелкните по этому сообщению или сдвиньте его вниз. Для первого соединения с таймером введите — 1999 ( заводское значение пароля). После соединения и синхронизации данных на экран будет выведено сообщение об успешной инициализации. Обязательно дождитесь завершения инициализации прежде чем перейти к другим действиям.
1.2 Изменение пароля Bluetooth соединения.
1. Нажмите [MENU] затем [изменить пароль].
2.Введите новый четырехзначный пароль.
3. Повторно введите новый пароль.
4. Нажмите [Изменить] Появится сообщение «Пароль, успешно изменен, для вступления в силу перезапустите устройство!»
5. Для перезапуска на таймере нажмите кнопку RST.
1.3 Включение и выключение.
Кнопкой в нижней части экрана смартфона можно включить или выключить таймер.
1.4 Установки таймера.
Таймер позволяет настроить 100 событий, которые могут выполнятся: один раз, ежедневно, еженедельно, в определенную дату.
1 В списке на главном экране можно увидеть весь список настроенных событий.
2. Для изменения настроек любого события щелкните по нему и вы попадете в панель установок.
3. Настройте время события.
4. Установите действие ВКЛ. / ВЫКЛ.
5. Установите день недели или дату события. Внимание! Из этих установок можно выбрать что-то одно: день недели или дату.
a. Установка дня недели: щелкните по недельной панели, в открывшемся интерфейсе установите галочку на требуемый день.
b. Установка даты: Щелкните по полю даты, в открывшемся интерфейсе установки даты, назначьте дату.
c. Удаление даты: Длительное нажатие на поле даты, откроет диалоговое окно с запросом на удаление установки даты. Нажмите [OK].
6. Чтобы выйти из интерфейса установки нажмите «OK».
Кнопка «OK» для подтверждения установок находится в верхней части экрана справа. При нажатии на неё все установки вступают в силу.
Удалить событие можно длительным нажатием на него. После отпускания появится запрос на удаление. Нажмите [OK].
