Почему нет звука в айфон 7
Как мы уже писали выше сейчас резко участились случаи проблем со звуком в iPhone 7. Клиенты все чаще стали обращаться с однотипными проблемами: Я не слышу собеседника при разговоре или в наушниках нет звука.
Если у вас начались проблемы со звуком в подключенных наушниках или начал с перебоями работать микрофон — это может быть первым признаком серьезных дефектов в вашем смартфоне Apple. Ярким примером такой неисправности, может служить iPhone 7 Plus который, зашел к нам на ремонт с проблемой отсутствия звука при подключении наушников. На его примере мы и покажем в чем может быть причина данной неисправности.
Первое, что стоит проверить самостоятельно, до обращения в сервисный центр — это работоспособность своих наушников. Просто проверьте работоспособность наушников на другом устройстве. Если вы используете специальный переходник «Lightning-to-miniJack 3,5mm», то стоит проверить и его.
В самом айфон стоит проверить разъем Lightning на наличие в нем посторонних предметов или грязи. Из-за них может быть плохой контакт между наушниками и шлейфом на котором находиться разъем зарядки и как следствие отсутствовать звук в наушниках или айфон может плохо заряжаться. Если вы увидели, что разъем забит грязью — прочистите его. Для этого хорошо подойдет старая зубная щетка или тонкий пинцет.
Также, зайдите в «Настройки» → «Звуки, тактильные сигналы» и проверьте не отключен ли звук программно. Если не одна из вышеперечисленных манипуляций не помогла, тогда стоит обратиться в сервисный центр за диагностикой неисправности. Диагностика проблемы такого рода на iPhone 7 Plus может занимать до 30 минут у опытного сервисного инженера.
Причины отсутствия звука iPhone
И так, проблемы со звуком характерны для iPhone 7, 7 Plus, 8 и 8 Plus и могут быть вызваны совершенно разными причинами, про самые простые из которых мы уже писали выше. Ниже перечисленные проблемы относятся к более сложным и за их устранение лучше обратится в надежный сервисный центр:
- Программные сбои при неправильно установленном обновлении.
Такое может случатся если вы обновляете прошивку на своем айфон по Wi-Fi. Проблема решается довольно просто — перепрошивкой iPhone в специальном режиме DFU.
Повреждение нижнего шлейфа iPhone.
использования хрупкий разъем зарядки-синхронизации выходит из строя и перестает нормально работать. Это может проявляться в невозможности нормально зарядить телефон, в отсутствии звука на iphone 7. решается данная неприятность также довольно просто — заменой порта зарядки iPhone.
Исходя из нашего опыта — если в вашем айфон 7/7+ и 8/8+ начались проблемы со звуком, то в 70% случаев эвиной всему именно микросхема управления звуком или как её называют инженеры — аудиокодек.
Именно так выглядит микросхема аудиокодека на iPhone 7
Причиной его выхода из строя обычно служит попадание воды внутрь смартфона или механические повреждения, например, падения. Дело в том, что если iPhone указанных выше моделей поддается каким-либо механическим повреждениям, то первой почему-то страдает именно микросхема аудиокодека. Я бы назвал это конструктивной особенностью данных моделей.
Одним из самых верных способов проверить работоспособность данной микросхемы — включить приложение «Диктофон» на вашем iPhone. Именно оно начинает зависать и работать некорректно при малейших повреждениях аудиокодека.
Для замены аудиокодека iPhone 7 необходимо специальное оборудование (микроскоп, паяльная станция, нижний подогрев) и конечно же доскональное знание схемы материнской платы айфон. Наши инженеры выполняют такой ремонт в течении одного рабочего дня, а иногда и быстрее в зависимости от текущей загруженности.
Стоимость замены аудиокодека на iPhone
Цены на замену аудиокодека в других моделях iPhone уточняйте у наших менеджеров в телефонном режиме.
Источник
iPhone 7 аудиокодек
iPhone 7 нет звуков
Очередной ремонт семерки на курсах пайки bga микросхем. На этот раз с неисправным аудиокодеком. После ремонта в стороннем сервисе, в bgacenter принесли айфон 7 с такими неисправностями:
- не работают все микрофоны,
- не активен слуховой динамик,
- в режиме звонка не активна кнопка включения «Громкая связь»,
- не работает приложение “Диктофон”,
- операционная система долго загружается.
Нет звуков айфон 7
Ремонт аудиокодека iPhone 7
Так как все микрофоны и слуховой динамик напрямую подключены к аудиокодеку, и при выше перечисленных неисправностях есть несколько вариантов поломки:
- неисправность самой микросхемы U3101, что маловероятно;
- нарушение контактной площадки под кодеком.
Аудиокодек на плате расположен рядом с ребром жесткости, поэтому происходит обрыв дорожек по двенадцатому ряду и чаще всего контакт С12.

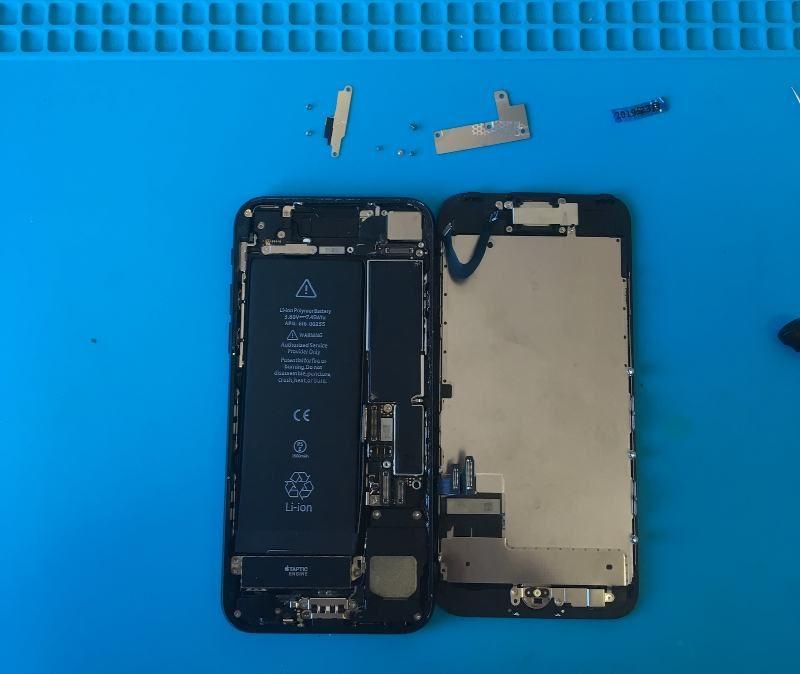

Далее аккуратно подняли дисплейный модуль, для последующей разборки телефона и подготовки материнской платы для диагностики и ремонта.
Для того чтобы не допустить перегрев материнской платы, использовали медные теплоотводы. Установив их на рядом стоящие микросхемы. Феном Quick861DW выпаяли микросхему U3101. П аяльником PS-900 METCAL и медной оплеткой собрали остатки припоя.
Обязательное действие, это восстановление контакта С12. Связь между кодеком и CPU осуществляется по линии I2S_AP_TO_CODEC_MCLK, с установленным в ней резистором R1103.
Мультиметром Fluke 15В+ выполнили измерения.
Замер падения напряжения
А именно, провели замеры падения напряжений по двенадцатому ряду контактной площадки, где ранее была установлена микросхема U3101. Падение напряжений сравнивались с заведомо исправной «донорской» платой. Обрывов не обнаружено.
Bga пайка аудиокодек айфон 7
В семерках, это «больное» место и чаще всего последствием падения или деформации корпуса, является не работающая система звуков. Это связанно с конструктивной особенностью системной платы iPhone 7.
Используя медную оплетку для удаления припоя, флюс и паяльник, подготовили микросхему U3101 для перекатки. CALTRA AUDIO CODEC взяли с заведомо исправной «донорской» платы.
Произвели монтаж аудиокодека на «клиентскую» плату, выставив микросхему по ключу. Пайка выполнялась при температуре горячего воздуха 330 градусов Цельсия, поток 60. Температурные характеристики подбираются индивидуально, в зависимости от вашей термовоздушной паяльной станции. Периодически рекомендуется проверять выдаваемую температуру феном, используя термопару. Перед монтажом bga микросхемы, восстанавливалась обвязка смещенная в стороннем сервисе. —
Основные цепи питания процессора и оперативной памяти необходимо проверить на наличие рабочих сопротивлений. Измерения производились в следующих линиях:
- PP_VDD_MAIN
- PP_CPU_VAR
- PP_GPU_VAR
- PP_SOC_VAR
- PP1V8_SDRAM
- PP1V1_SDRAM
- и др.
Как сделать звук на айфоне 7
Ещё один способ выпаивание кодека на семерке. Паяльником и каплей олова. При этом исключается повреждение модема, расположенного с другой стороны платы, напротив U3101.
Пайка аудиокодека (видео)
Проверка
Убедившись в наличии рабочих сопротивлений собрали плату в корпус телефона. Подключили все шлейфы, аккумуляторную батарею, дисплейный модуль и кнопку Home. Включили смартфон. Операционная система загрузилась в обычном режиме, это первый признак отсутствия неисправности. Провели экспресс-диагностику. Проверили систему звуков, то есть работу аудиокодека.

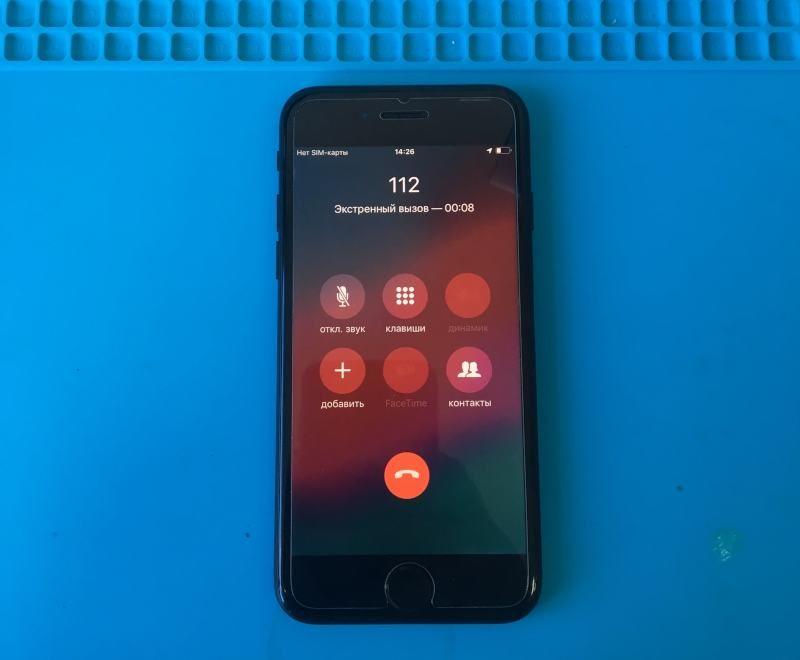

- Выполнили тестовый звонок, дополнительно включив режим «Громкой связи». Всё работает, звуки есть!
- Убедились в том что значок громкой связи стал активным и переключает режимы.
- Включили диктофон и сделали запись.
Проверка работы audiocodek iPhone 7
Телефон исправен, айфон можно выдавать клиенту —
Инструмент и оборудование
Для диагностики и ремонта айфон 7 применялся следующий инструмент:
- Отвертка Pentalobe 0,8
- Отвертка трехлепестковая 0,6 мм (Y)
- Отвертка крестовая 1,5 мм
- Отвёртка для iPhone для опорных винтов
- Присоска для поднятия дисплейного модуля
- Сепаратор LCD SEPARATOR SCOTLE PR-1000
- Мультиметр Fluke, с набором ультратонких щупов
- Микроскоп СМ0745 (с увеличением 40-х)
- Индукционная паяльная станция Metcal PS-900
- Термовоздушная паяльная станция Quick861DW
- Лабораторный блок питания KORAD KA3005D
- Трафареты, оплетка для удаления припоя, флюс (FluxPlus)
- Паяльная паста SolderPlus
- Программное обеспечение Zillion X Work
- Лопатка для удаления компаунда. Перед тем как выпаивать микросхемы покрытые компаундом, необходимо убрать полимерную смолу. Если этого не сделать, то при поднятии микросхемы вместе с компаундом выпается и обвязка, которую необходимо будет восстанавливать
- В качестве “донора” для этого ремонта можно использовать плату от iPhone SE. Аудиокодеки взаимозаменяемые.
Если айфон 7 загружается продолжительное время, до 10 минут, а также не работают микрофоны и слуховой динамик; скорее всего повреждена контактная площадка под AUDIO CODEC. Диагностика и ремонт аудиокодека iPhone 7, время ремонта 40 минут. Стоимость такого ремонта от 4 000 рублей. Продолжительность обучения диагностике и bga пайке, на профессиональном оборудовании — 8 дней.
Источник
iPhone 7 нет звука, переустановка аудиокодека U3101 338S00105
Мы приготовили для вас новое видео по проблеме iPhone 7 нет звука
Основная причина этой напасти со звуком для Apple iPhone 7/7 Plus: отвал пятачка под микросхемой аудиокодека U3101 338S00105
А вот следствием проблемы со звуком на iPhone 7 являются:
- Падения айфона
- Постоянные встряски и удары
- Неудачное расположение микросхемы в центре платы.
Микросхема действительно расположена не очень удачно. Там, где часто появляются деформации корпуса, и это сказывается на аудиокодеке и посадочном месте. Мы с коллегами видели даже случаи, когда микросхема аудиокодека треснула после сильного изгиба корпуса. И пятачков под ней тогда много оторвало — восстановлению не подлежит, замена платы тогда была. Этот случай исключение, по нему проехалась машина.
Как же лечить недуг со звуком? Не очень просто:
- Нужно полностью разобрать смартфон и достать плату
- Выпаять, снять микросхему аудиокодека U3101 338S00105 с помощью фена, флюса и пинцета
- Убрать лишнее олово и подготовить пятаки под пайку с помощью оплетки и хорошего флюса
- Зачистить дорожки оторванных пятаков, часто это один пятак, реже два или три
- Очистить поверхность жидкостью Flus-off
- Залудить дорожки и восстановить медной тонкой проволочкой

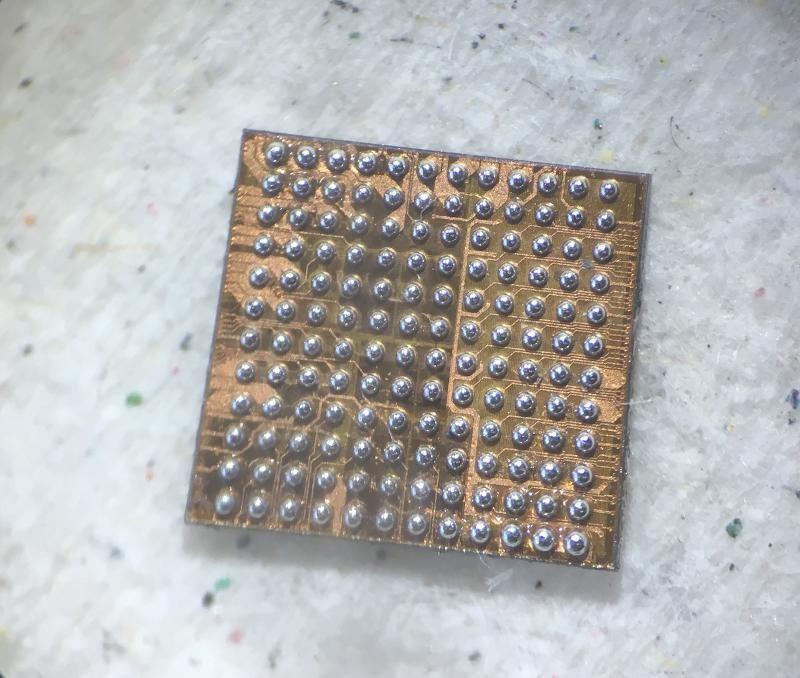

- Подготовить микросхему к пайке. Убрать лишний припой олово. С помощью BGA пасты подготовить новые шары на микросхеме
- Очистить подготовленную микросхему
- Выставить микросхему на плате в соответствии с ключом, так как она должна стоять по схеме
- Припаять микросхему с помощью пинцета, фена и флюса
- Собрать iPhone 7/7 Plus
- Проверить работу звука во всех режимах
Как видно порядок действий достаточно сложный. Для такого требуется большой опыт за плечами, качественный инструмент и оборудование.
В данном видео я продемонстрировал наглядно все этапы и сложность ремонта. Постарался записать всю последовательность очень подробно с использованием камеры на микроскопе, где видно все детали крупно и четко.
Источник
Восстановление аудиокодека на iPhone 7
В ремонт поступил вот такой замечательный iPhone 7 с проблемами: долго включается, звука нет, датчик приближения не работает, микрофоны не работают.

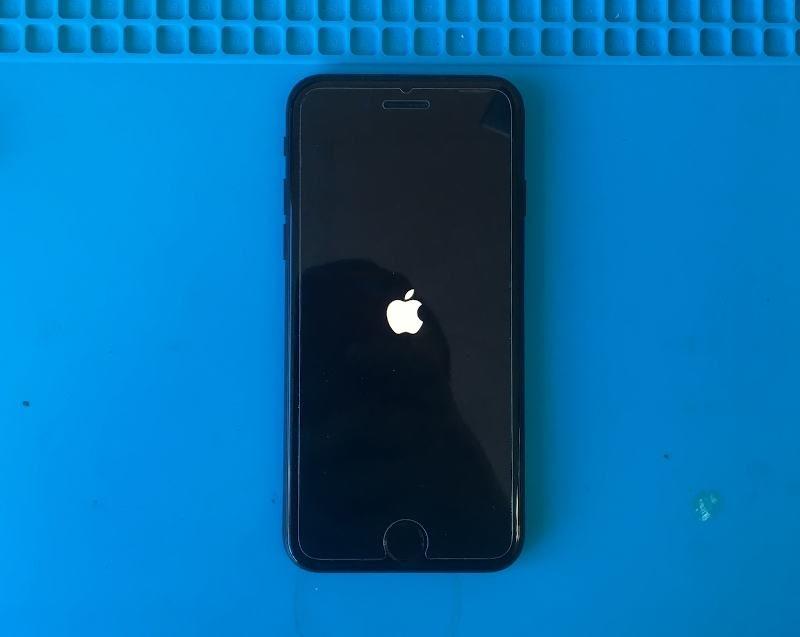

Ждем пока полностью включится.
Проблема очевидная, приступаем к разборке.
Обклеиваем все вокруг кодека фольгой.
аудиокодек iphone 7
Снимаем сам кодек без нижнего подогрева на полном потоке 350 градусов на станции.
аудиокодек iphone 7
При детальном осмотре и диагностике, вердикт: в обрыве всего 2 дорожки, их и восстанавливаем.
Все оторванное — это пустышки, накатываем кодек свинецсодержащей пастой.
Ставим кодек на место, по-ключу, ставим на среднем потоке 330 градусов на FluxPlus
Собираем, полностью проверяем и выдаем довольному клиенту.
