В iFixit разобрали iPhone XS и XS Max. Есть интересные подробности
Специалисты iFixit не стали тянуть с исследованием новых смартфонов Apple и в день начала международных продаж опубликовали разборку iPhone XS и XS Max. Они сравнили модели с прошлогодним iPhone X, рассказали о всех нововведениях, реализованных в новинках, а также по традиции оценили ремонтопригодность.
Первое, что бросается в глаза при разборке iPhone XS, это монолитный L-образный аккумулятор — в обычной «десятке» он состоял из двух частей. При этом iPhone XS Max почему-то получил двойную батарею:
Также iPhone XS Max отличается от XS и обычного X модулем Taptic Engine, который стал почти в два раза больше, и более крупной печатной платой:
В остальном новые смартфоны повторяют прошлогодний iPhone X и даже заработали аналогичную оценку ремонтопригодности — 6 баллов из 10 возможных. В iFixit оценили возможность легкой замены дисплейного модуля и аккумулятора, преобладание винтов над клеем и качество всех комплектующих.
Специалисты снизили баллы сложность замены стеклянной задней панели — приходится полностью разбирать устройство и переставлять всю начинку.
iGuides в Telegram — t.me/iguides_ru
iGuides в Яндекс.Дзен — zen.yandex.ru/iguides.ru
Дарим подарки за лучшие статьи в блогах
Источник
Внутри iPhone XS и XS Max специалисты iFixit обнаружили L-образный и двойной аккумуляторы
Смартфоны заработали 6 баллов по ремонтопригодности
Специалисты iFixit разобрали и оценили ремонтопригодность новых смартфонов iPhone XS и XS Max в день начала их международных продаж. Они подтвердили находку ресурса FixjeiPhone, тоже обнаружив внутри iPhone XS «монолитный» L-образный аккумулятор.
Старшая модель, iPhone XS Max, унаследовала двойной аккумулятор, как у iPhone X. Он сходной формы с батареей в iPhone XS, но состоит из двух элементов. Подобное решение использовалось, чтобы справиться с термическим расширением. Ёмкость батарей iPhone XS и XS Max составляет 2659 и 3179 мА·ч, соответственно.
Относительно камер iFixit обнаружили, что размер широкоугольного датчика вырос на 32%. Повысился размер пикселей. Это упростит съёмку при плохом освещении. На печатной плате также обнаружилась микросхема управления питанием под маркой самой Apple.
Ремонтопригодность осталась на уровне прошлогоднего iPhone X. Новые смартфоны набрали шесть баллов из возможных десяти. Специалисты похвалили лёгкость замены экрана и аккумулятора, но снизили баллы за стеклянные панели, которые легко разбить и сложно заменить. Для этого потребуется полностью разобрать устройство и заменить всё шасси.
Источник
iFixit разобрали iPhone XS. Отличия с iPhone X есть
В день старта продаж iPhone XS и iPhone XS Max добрались и до популярных разборщиков смартфонов и ноутбуков iFixit. Ребята тут же приступили к демонтажу и тщательному анализу установленных компонентов.
Все отличия iFixit зафиксировали, снабдив их подробными фотографиями. Сравнение проводили с прошлогодним флагманом iPhone X.
Так в iPhone XS Max был увеличен модуль Taptic Engine. Большому айфону больше вибраций.
У большего флагмана значительно больше и материнская плата. Коннектор дисплея на ней был перемещен в нижнюю часть.
А вот снимки камеры с увеличенным на 32% сенсором и бОльшими пикселями. Размеры самого сдвоенного модуля на корпусе немного увеличились, так что примерять чехол от iPhone X на iPhone XS не выйдет.
Об аккумуляторах было сказано уже много. iFixit предоставила их наглядное сравнение.
У iPhone XS батарея емкостью 2 569 мАч, у iPhone XS Max — 3 179 мАч. Незначительно изменилась и L-образная форма аккумулятора.
Ремонтопригодность iPhone XS и iPhone XS Max оценили в 6 баллов из 10. Основная проблема, с которой столкнуться разборщики, заключается в замене стекла на тыльной стороне корпуса. Чтобы установить новое, придется разобрать iPhone до последнего винтика. [iFixit]
Источник
Разборка iPhone XS и iPhone XS Max
Данное руководство является обзором внутренностей iPhone XS и iPhone XS Max, с целью разобраться как это работает и из чего состоит.
Как разобрать и заменить дисплей, батарею или материнскую плату смотрите в инструкциях по ремонту iPhone XS и iPhone XS Max
Новый iPhone XS выглядит очень похожим на предыдущий iPhone X, но все же есть отличия. Компания Apple вернулись к циклу обновления модели с доработками.
Судя по задней крышке, которая так же выполнена из Gorilla Glass, они ничем не отличаются от предыдущей модели, и можно подумать, что технически ничего не изменилось с момента последнего айфона, помимо золотого цвета и нового варианта размера XL. Но если пропустить айфон через рентгеновское излучение, можно заметить, что изменения все же есть.
Приступим к разборке iPhone XS. Откручиваем привычные 2 винтика возле разъема для зарядки.
Все так же необходимо нагреть лицевую сторону телефона, к примеру, с помощью обычного фена что бы смягчить клей.
Далее с помощью присоски для демонтажа дисплеев тянем вверх и поддеваем пластиковым инструментом дисплей iphone xs.
К счастью процесс разборки остался довольно простым, как и в предыдущих моделях, хотя мы опасались, что Apple может наложить больше клея, чтобы достичь нового рейтинга IP68.
Сняв дисплей, отключив все шлейфы и убрав его в сторону, мы начинаем замечать несколько различий между XS и XS Max.
Вибромотор Taptic Engine в XS Max был изменен, видимо в силу того, что сам телефон большего размера и вибромотор должен быть больше.
Айфон XS Max также получает расширенную материнскую плату, причем один из разъемов дисплея перемещается в нижнюю часть.
Аккумулятор у айфона XS новый и выглядит иначе, в то время как батарея XS Max возвращается к знакомому дизайну.
Заметны небольшие изменения в слоте для SIM-карты. Они немного отличаются друг от друга, при рассмотрении заметны отличия у прокладки. Тем не менее, если бы мы жили в Китае, у слота SIM-карты была бы еще одна сторона для симки.
Схема платы iPhone XS
Теперь давайте наконец посмотрим на основную плату айфона XS!
Посмотрим, что находится поверх верхнего слоя:
- Toshiba TSB3243V85691CHNA1 64 GB flash storage
- Apple 338S00248 audio codec (возможно от Cirrus Logic)
- Микросхема питания Cypress CPD2 USB
- Мультиплексор дисплея NXP CBTL1612
- Texas Instruments 61280 battery DC converter

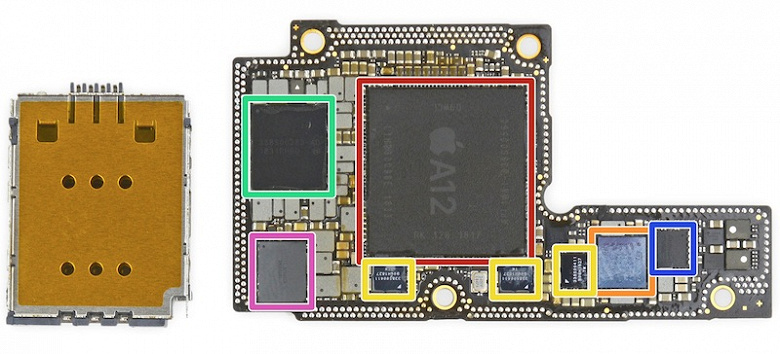

Смотрим нижнюю сторону верхней панели платы:
- Apple APL1W81 A12 Bionic SoC многослойный Micron MT53D512M64D4SB-046 4 GB LPDDR4X SDRAM
- STMicroelectronics STB601A0 управление питанием IC (возможно, для Face ID)
- 3x Apple 338S00411 звуковые усилители , два для стерео и один для тактильной чувствительности
- Apple 338S00383-A0 управление питанием IC (возможно, для Dialog Systems)
- Apple 338S00456 управление питанием IC
- Apple 338S00375 управление питанием системы IC (возможно, для Dialog Systems)
- TI SN2600B1 зарядное батареи
Копая глубже, смотрим RF плату:
- Apple/USI 339S00551 (XS) и 338S00540 (XS Max) WiFi / Bluetooth SoC
- Intel PMB 9955 (вероятно, XMM 7560) процессор / модемы основной полосы частот
- STMicroelectronics ST33G1M2 32-битный MCU с ARM SecurCore SC300 (Это такая же встроенная SIM-карта (eSIM), которая используется в Apple Watch Series 3 и Google Pixel 2 XL)
- Контроллер NFC NXP 100VB27
- Беспроводной модуль зарядки Broadcom 59355A210646
RF-плата часть вторая:
- Avago 8092M high/mid PAD
- Murata 500 4×4 MIMO duplexer
- Модуль усиления мощности Skyworks 206-15 и 170-21
- Приемопередатчик Intel 5762 RF
- Сетевой коммутатор Skyworks S775
- Skyworks 5941 GPS малошумящие усилители
- Интеллектуальная интегральная схема Intel 6829
Пришло время поговорить о камерах! Новые айфоны поставляются с обновленными камерами, и Apple на презентации много говорили об новых датчиках.
Размер широкоугольного датчика увеличен на 32%.
Размер пикселя также был искажен, обеспечивая лучшую производительность при низком освещении и способствуя новой функции «Smart HDR».
Батарея iPhone XS оснащена аккумулятором 10.13 Вт (2,659 мА / ч при 3,81 В), весом 39,5 г, немного пониженным по сравнению с прошлогодним iphone X. Но это снижение емкости связано с дико-новой конфигурацией батареи. Вместо того, чтобы использовать две ячейки для заполнения этой L-образной выемки, Apple построила совершенно новую одноячеечную батарею.
Аккумулятор iPhone XS Max неожиданно выходит на максимальную емкость, с 12.08 Втч (3,179 мАч при 3,80 В) и весом 46,6 г. Однако здесь нет ни одной ячейки.
Вибромотор Taptic Engine и громкоговоритель выпускаются в сборе, но легко разделяются для модульной замены. XS Max оснащен немного большим вибромотором Taptic Engine, но в целом соответствуют тем же самым проектам.
Динамики почти одинаковые, но есть различия, у айфона XS Max немного больше громкоговоритель.
Несмотря на множество улучшений в этом телефоне, у него осталась одна и та же конструкция корпуса как у iPhone 8 / iPhone X, что означает, что один крошечный треск на стекле камеры требует полной замены шасси корпуса.
Face ID по прежнему остался отдельным заменяемым модулем.
Огромное спасибо нашим любезным друзьям из iFixit за их потрясающую работу и предоставленную информацию!
Теперь можно подвести итоги ремонтопригодности iPhone XS и iPhone XS Max:
— не сложная и доступная замена дисплейного модуля или батареи.
— сломанный дисплей можно заменить без удаления биометрического аппаратного обеспечения Face ID.
— для разборки необходимы дополнительные отвертки Pentalobe 0,8мм и Tri-Wing Y0 в дополнение к стандартным Phillips PH00.
— гидроизоляционные прокладки усложняют некоторые ремонтные работы, но от этого никуда не деться.
— заднее стекло корпуса по-прежнему остается уязвимой частью телефона, и, если заднее стекло разбивается, при ремонте необходимо будет произвести полную разборку устройства до последнего винтика.
