Схема iphone 8 plus qualcomm

iPhone 8 Schematic PDF

Apple iPhone 8 board top view

■ Red — Apple 339S00434 A11 Bionic SoC with installed memory SK Hynix H9HKNNNBRMMUUR 2 GB LPDDR4x RAM;

■ Orange — Modem Snapdragon X16 LTE Qualcomm MDM9655;

■ Yellow — Skyworks SkyOne SKY78140;

■ Green — Avago 8072JD130;

■ Blue — P215 730N71T — likely an envelope tracking IC;

■ Blue — GSM four-band power amplifier Skyworks 77366-17;

■ Violet — Reliable NFC module NXP 80V18

Apple iPhone 8 board bottom view

■ Red — WiFi / Bluetooth / FM radio module Apple / USI 170804 339S00397;

■ Orange — Power Management ICs Apple 338S00248, 338S00309 and S3830028;

■ Yellow — 64 GB NAND flash memory Toshiba TSBL227VC3759;

■ Green — Gigabit LTE RF Qualcomm WTR5975 transceiver and power management chip PMD9655;

■ Blue — Broadcom 59355 — iteration of the wireless charging chip BCM59350;

■ Blue — NXP 1612A1 — iteration of the Tristar 1610 charging chip;

■ Violet — Radio switches Skyworks 3760 3576 1732 and SKY762-21 247296 1734

Источник

Схема iphone 8 plus

Apple iPhone 8 board top view

■ Red – Apple 339S00434 A11 Bionic SoC with installed memory SK Hynix H9HKNNNBRMMUUR 2 GB LPDDR4x RAM;

■ Orange – Modem Snapdragon X16 LTE Qualcomm MDM9655;

■ Yellow – Skyworks SkyOne SKY78140;

■ Green – Avago 8072JD130;

■ Blue – P215 730N71T – likely an envelope tracking IC;

■ Blue – GSM four-band power amplifier Skyworks 77366-17;

■ Violet – Reliable NFC module NXP 80V18

Apple iPhone 8 board bottom view

■ Red – WiFi / Bluetooth / FM radio module Apple / USI 170804 339S00397;

■ Orange – Power Management ICs Apple 338S00248, 338S00309 and S3830028;

■ Yellow – 64 GB NAND flash memory Toshiba TSBL227VC3759;

■ Green – Gigabit LTE RF Qualcomm WTR5975 transceiver and power management chip PMD9655;

■ Blue – Broadcom 59355 – iteration of the wireless charging chip BCM59350;

■ Blue – NXP 1612A1 – iteration of the Tristar 1610 charging chip;

■ Violet – Radio switches Skyworks 3760 3576 1732 and SKY762-21 247296 1734

«Сливы», связанные с iPhone 8, не перестают появляться в Сети. Каждый день различные источники делятся все более новой и интересной информацией.

Теперь инсайдеры выложили скриншот схемы материнской платы iPhone 8. В ней есть свои секреты.

Итак, на схеме можно заметить:

1. Слот для SIM-карты + заднюю сторону чипа флэш-памяти NAND.

2. LTE-модуль. На iPhone 7 этот был модем Qualcomm Skyworks 78100-20 Cat.12 LTE.

3. Возможно, усилитель мощности сотового сигнала. В то время как у iPhone 7 было их два – модуль усилителя мощности Avago AFEM-8065 и модуль усилителя мощности Avago AFEM-8055 – у iPhone 8, похоже, один более крупный чип.

4. Кронштейны.

И последнее. На схеме появилось место под разъём 3,5 мм. Оно отсутствует в схеме iPhone 7, но сейчас вернулось обратно. Apple вернёт нам проводные наушники? Вот это уже интересно. А вы как считаете? [PhoneArena]

(Нет голосов)

«Сливы», связанные с iPhone 8, не перестают появляться в Сети. Каждый день различные источники делятся все более новой и интересной информацией.

Теперь инсайдеры выложили скриншот схемы материнской платы iPhone 8. В ней есть свои секреты.

Итак, на схеме можно заметить:

Читайте также:  Почему не работает шагомер айфон

1. Слот для SIM-карты + заднюю сторону чипа флэш-памяти NAND.

2. LTE-модуль. На iPhone 7 этот был модем Qualcomm Skyworks 78100-20 Cat.12 LTE.

3. Возможно, усилитель мощности сотового сигнала. В то время как у iPhone 7 было их два — модуль усилителя мощности Avago AFEM-8065 и модуль усилителя мощности Avago AFEM-8055 — у iPhone 8, похоже, один более крупный чип.

4. Кронштейны.

И последнее. На схеме появилось место под разъём 3,5 мм. Оно отсутствует в схеме iPhone 7, но сейчас вернулось обратно. Apple вернёт нам проводные наушники? Вот это уже интересно. А вы как считаете? [PhoneArena]

Артём Баусов

Главный по новостям, кликбейту и опечаткам. Люблю электротехнику и занимаюсь огненной магией.

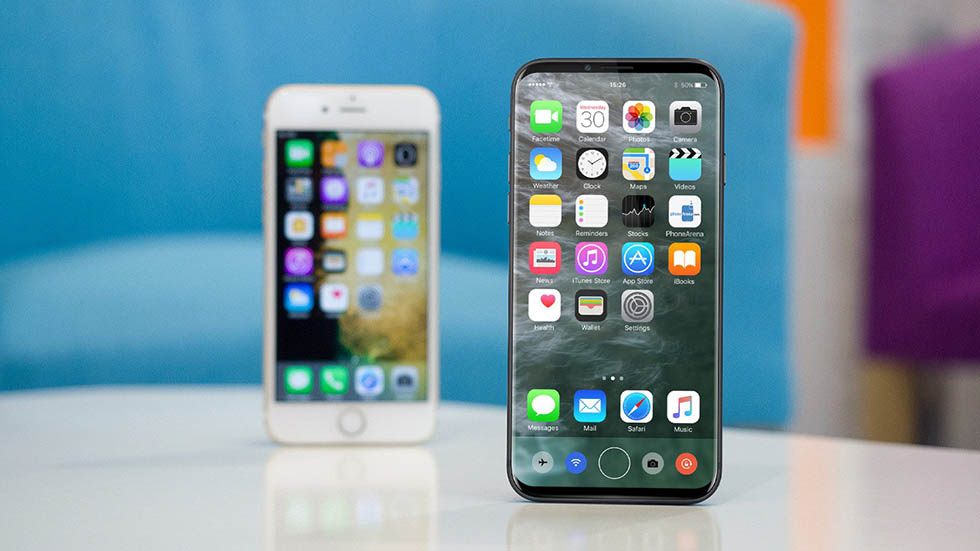

В последние месяцы всеобщее внимание сконцентрировано на юбилейном флагмане Apple, который должен получить название iPhone 8. Тем временем два других смартфона, которые также выйдут в этом году, остаются в тени. В сеть просочились чертежи с окончательным дизайном iPhone 7S Plus и iPhone 8. Считается, что эти схемы будут использоваться при производстве устройств.

Размеры iPhone 8 составляют 143,4×70,77×7,51 мм без учета выступа основной камеры. Как и в предыдущих утечках, аппарат оснащается дисплеем OLED от края до края и двойной камерой с вертикальным расположением сенсоров на задней панели. Судя по изображению, Touch ID будет интегрироваться в экранную панель. Это также подтвердил источник из цепи поставок компании.

Смартфон iPhone 7S Plus помещается в корпус 158,38×78,1 мм (толщина не указывается). Он немного крупнее по сравнению с предшественником, размеры которого составляют 158,2×77,9 мм. Передняя и задняя панели выглядят так же, как и в прошлом году. Сзади находится двойная основная камера с горизонтальным расположением датчиков.

Ожидается, что Apple презентует iPhone 8, iPhone 7S и iPhone 7S Plus на традиционном мероприятии в сентябре.

Источник

Apple iPhone 8 Schematics

Apple iPhone 8 Review

iPhone 8 Schematics are above the page.

The fact that the iPhone 8 case is made of glass has upset many Apple fans — but for good reason. Although this decision was made in order to provide the new smartphone with the possibility of wireless charging, the developers took care of protecting the gadget from drops, dust and water. The glass has an additional protective layer and is reinforced with a steel base and a frame made of aluminum, which is used in the aerospace industry, and all elements of the body are adjusted so that even if you drop the phone in water, it will not harm it.

As we have said, a special glass case was made primarily for the possibility of wireless charging. To experience this feature, it is not necessary to wait for the AirPower sale, which will appear in stores only in 2018. iPhone 8 supports Qi wireless chargers, which can be found in many hotels, cafes, airports and cars.

The iPhone 8 is available with an already standard 64 GB and 256 GB memory, but their owners will feel that this number has increased significantly, thanks to the HEIF format, which stores photos. In it, images occupy two times less space than JPEG, not just without losing, but even surpassing in quality. For video, the same uses the HEVC codec, which also makes the videos smaller.

Updated stereo speakers are 25% louder compared to previous models. Now you can fully enjoy the new albums of your favorite bands, even hearing the deepest bass.

Читайте также:  Как очистить компьютер от резервной копии iphone

One of the main advantages of the iPhone 8 is the powerful A11 Bionic processor, thanks to which sending messages, searching the Internet, and other smartphone actions are performed up to 70% faster than previous models. In this case, the battery charge is more economical, so you can finally stop worrying that the iPhone is discharged at the most inopportune moment.

Источник

Схемы iPhone и iPad [Скачать PDF]

Не так давно я написал статью о замене контроллеров питания и зарядки iPhone (ссылка на статью), в которой простым языком объяснил пользователям с чем им приходится иметь дело, если телефон не включается или не принимает заряд.

Для более детального понимания вопроса мне пришлось хорошо покопаться в интернете и пересмотреть не один десяток видео по ремонту техники Apple.

Так вот, в процессе поиска информации, я с трудом смог найти принципиальные схемы iPhone и iPad, которые были необходимы для определения положения микросхем на платах.

Для чего бы вам не потребовались схемы iPhone и iPad, скачивайте их по ссылкам.

Схемы iPhone

Я нашел всего два места где их выложили для свободного скачивания, и много мест где за это просили деньги, поэтому решил исправить ситуацию и поделиться схемами плат со своими читателями.

  • iPhone 2GS — Скачать
  • iPhone 3GS — Скачать
  • iPhone 4 — Скачать
  • iPhone 4S — Скачать
  • iPhone 5 — Скачать
  • iPhone 5C — Скачать
  • iPhone 5S — Скачать
  • iPhone 6 / 6 Plus — Скачать
  • iPhone 6S / 6S Plus — Скачать
  • iPhone 7 / 7 Plus — Скачать

Схемы iPad

Все схемы представлены или в PDF формате, или запакованы в RAR архив (где кроме схем есть еще много полезной информации по распиновке, а также фотографии реальных плат iPhone).

Кстати, все принципиальные схемы техники Apple являются интеллектуальной собственностью компании Apple и не подлежат свободному распространению. Никто не имеет права их копировать или частично воспроизводить в каком либо виде.

Никому их не показывайте их нигде не публикуйте. Я в свою очередь, со страниц этого сайта только ссылаюсь на хранилище Yandex Disk.

Источник

Разбор iPhone 8 Plus

Мы уже произвели разбор iPhone 8, и вот пришла очередь 8 Plus. Является ли внедрение беспроводной зарядки достаточным параметром, чтобы отличить iPhone 8 Plus в линейке? После выхода данной модели у пользователей возникло много вопросов. Давайте попробуем разобраться во всех тонкостях смартфона и изучим его составляющие.

Шаг 1 – Разбор iPhone 8 Plus


Прежде чем начинать разбор, давайте немного ознакомимся с характеристиками 8 Plus:

  • Apple A11 Bionic процессор со встроенным сопроцессором движения M11
  • 64 или 256 ГБ встроенной памяти
  • 5,5-дюймовый мультитач IPS Retina HD дисплей с разрешением 1920 × 1080 пикселей (401 точек на дюйм)
  • Двойные широкоформатные камеры с разрешением 12 МП с диафрагмами ƒ/1.8 и ƒ/2.8 (соответственно), оптическим зумом и 10-кратным цифровым зумом
  • 7-мегапиксельная камера FaceTime HD с диафрагмой ƒ/2.2 и возможностью записи 1080p в формате HD
  • Поддержка быстрой зарядки и беспроводной зарядки Qi
  • 802.11a/b/g/n/ac Wi-Fi + MIMO Bluetooth 5.0 + NFC модуль

Шаг 2

За исключением нового цвета, 8 Plus выглядит примерно так же, как 6 Plus 2014 года.

Перевернем смартфон и увидим одну новинку, которая действительно блистает. Эта глянцевая стеклянная задняя крышка служит двум целям: беспроводная зарядка и повышенная вероятность разбития.

Дизайнеры Apple приняли решение убрать номер модели с задней панели смартфона. Теперь его можно найти на коробке — наш 8 Plus значится под номером A1864.


Чтобы долго не ждать разбора мы для начала заглянули внутрь смартфона через рентгеновский аппарат.

Читайте также:  Альтернативная зарядка для айфона

Сразу в глаза бросается наличие зарядной катушки на задней панели телефона. Но об этом чуть позже.

Так же мы можем наблюдать усовершенствованный вибромотор TapticEngine.



Сразу же нас встречают уже знакомые винты Pentalobe в нижней части устройства.

Дисплей очень прочно держится на клеевой основе, поэтому его необходимо немного прогреть с помощью iOpener.

Немного прогрев устройство нам удалось открыть этот iPhone.

Разъем аккумулятора немного видоизменился. Так же, как и в iPhone 8, Apple не стала применять неудобные трехточечные винты и заменила их винтами Phillips #000.

Для более легкого извлечения применяются четыре вкладки, а не две, как было раньше.

Более детально рассмотрев батарею, мы видим что она имеет характеристики 3,82В, 2691 мАч, обеспечивающих мощность 10,28 Втч.



Открутив всего несколько винтов Phillips мы смогли снять дисплей.

Забегая вперед, скажем, что 8 и 8 Plus используют одну и ту же кнопку Home, а это значит, что они будут взаимозаменяемыми.

Мы плавно добрались до модуля камер. Эти 12-мегапиксельные камеры прочно закреплены вместе, позволяя программному обеспечению, используемому в портретном режиме, комбинировать изображения с обеих линз.


Мы снова применили рентгеновский аппарат.

На первом изображении показаны шлейфа ленточного кабеля под датчиками изображения камеры.

На последнем изображении показаны магниты, используемые для OIS только на одной из двух камер.

Эти недостающие магниты и горизонтальная ориентация — всего лишь еще одно напоминание о том, что это не iPhone X.


Настало время материнской платы.

Она крепится при помощи все тех же винтов Phillips, что и в других iPhone.

Давайте посмотрим, что находится на материнской плате Айфон 8 Plus:

  • Защищенный NFC-модуль NXP 80V18
  • Аваго 8072JD112
  • Эпл 339S00439 A11 BionicSoC накладывается на Самсунг 3 ГБ LPDDR4 RAM
  • P215 730N71T — вероятно, отслеживающая интегральная плата
  • Модулятор Snapdragon X16 LTE Куалкомм MDM9655
  • Скайворкс Sky One SKY78140
  • Скайворкс 77366-17 четырехдиапазонный компонент, усиливающий мощность GSM сигнала


Шаг 10

И с другой стороны мы находим следующее:

  • Скайворкс 3760 3759 1727 RF свич и SKY762-21 207839 1731 RF свич
  • Устройство Вай-Фай/Блютуз Мурата 339S00399
  • NXP 1612A1. Вероятно, подвид микросхемы Тристар 1610
  • Эпл 338S00248, 338S00309 PMIC и S3830028
  • Куалкомм WTR5975 Гигабит LTE RF-приемопередатчик и PMD9655 PMIC
  • SanDisk SDMPEGF12 64 ГБ флэш-памяти NAND

Шаг 11

После извлечения материнской платы мы можем удалить некоторые периферийные компоненты. В частности динамик, механизм Taptic Engine и барометрический клапан.

Шаг 12

Далее мы удаляем кабель порта.

Так же, как и в iPhone 8 новый дизайн этого шлейфа предназначен для быстрого рассеивания тепла во время быстрой зарядки.

Шаг 13


После успешного удаления задней панели с iPhone 8, мы решили повторить ту же процедуру и на этом смартфоне.

Тщательно прогрев заднюю панель мы аккуратно поддели корпус пластмассовыми стиками. Однако не смотря на всю осторожность, панель сразу же дала трещины. Применяемый Apple клей практически не реагирует на нагрев.


И вот результат – полностью разобранный iPhone 8 Plus

Дисплей и аккумулятор удаляются первыми и без особого усилия–но необходимые навыки все же нужны.
Применение беспроводной зарядки означает меньший износ универсального порта Lighting.
Разъем аккумулятора по-прежнему использует обычные крепежные детали Phillips/JIS, но для многих ремонтных работ вам все равно потребуется до четырех разных отверток.
Несмотря на предполагаемую долговечность, заднее стекло очень хрупкое и его практически невозможно заменить.

Если вам необходимы запчасти для iPhone 8 Plus можете ознакомиться с нашим каталогом, либо связаться с нами любым удобным для вас способом.
