Обсуждение R-BOX Android 5.1.1 Rockchip RK3229 LED Display «Clock»
TV Box
Обсуждение »

Для сравнения устройства с конкурентами и по вопросам выбора устройств обращайтесь в раздел:Выбор и сравнение
Перед размещением фотографии ознакомьтесь с темойРабота с изображениями на форуме
Сообщения, не относящиеся к теме обсуждения (оффтоп), удаляются без предупреждения.

32GB
802.11 b/g/n, RTL8723, 10/100 BaseT, Bluetooth 4.0
HDD File System FAT16 / FAT32 / NTFS
Support Widevine Level 1, DRM PlayReady,Verimatrix, built in Trustzone,
HDCP 2.2/1.4, Support 4K 10-bit H.265/H.264/VP9 video playback and display
1*HDMI 1.4b with CEC, 1*Micro SD Card (TF) ,3*USB HOST 2High speed USB 2.0,support USB DISK and USB HDD
1*SPDIF, 1*RJ45, 1*Digital display tube; Digital display tube
1*Power input, Power 5V/2A
По Русски :
Характеристики R-BOX:
Процесор SoC – Rockchip RK3229 quad core ARM Cortex A7 @ 1.5 GHz с ARM Mali-400MP2
Оперативная память – 2GB DDR3
Устройства хранения – 8GB eMMC flash + micro SD slot
Видео выход – HDMI 2.0 до 4K2K @ 60 fps, и AV выход (композитный + стерео)
Аудио выход HDMI, AV, и оптический S/PDIF (TBC)
Сеть – Gigabit Ethernet, 802.11 b/g/n WiFi и Bluetooth 4.0
USB – 3x USB 2.0 хост порта совместимые с OTG
Разное – ИК приемник, Встроенный микрофон, кнопка питания, сброса настроек,LCD экран на передней панели
Питание – 5V/2A

Источник

Обзор бюджетной ТВ-приставки NEXSMART D32 на всеядном процессоре RK3229 с поддержкой звука АС3

Всем привет!
У меня уже было несколько обзоров на тему ТВ-бокосв на ОС Андроид. Но все они были на процессорах от Amlogic. Герой сегодняшнего обзора — ТВ-приставка NEXSMART D32, построенная на процессоре RK3229 от конкурирующего производителя Rockchip. Взял я его на обзор просто из интереса, для знакомства с этой платформой. И, честно говоря, от момента, когда я его взял в руки, а особенно разобрал, мое мнение от скептического изменилось на положительное в ходе изучения его возможностей и работы. От этого недорого устройства я небезосновательно ожидал вполне очевидных проблем в работе, но как оказалось, бокс хоть и простой, но вполне приличный и стабильно работает. За подробностями заходите под кат.

Характеристики

OS: Android 5.1
CPU: RK3229 Quad-core Cortex A7 1.5GHz 32Bit
GPU: Mali-400MP2
RAM: 1GB DDR3;
ROM: 8GB EMMC Flash
TF Card: up to 32GB
Wi-Fi: IEEE.802.11 b/g/n
Ethernet:10/100M, RJ-45
HDMI: HDMI 2.0 4K*2K 60Hz
Питание: DC 5V 2A

Размеры: 9.2 * 9.2 * 1.7 cm / 3.62 * 3.62 * 0.67in
Вес: 80g / 2.80oz

Поддерживаемые форматы:
Decoder format: HD MPEG1/2/4, H.264, H.265, VP9, HD AVC/VC-1, RM/RMVB, Xvid/DivX3/4/5/6, RealVideo8/9/10.
Media format: Avi, Rm, Rmvb, Ts, Vob, Mkv, Mov, ISO, wmv, asf, flv, dat, mpg, mpeg.
Audio format: MP3, WMA, AAC, WAV, OGG, AC3, DDP, TrueHD, DTS, DTS, HD, FLAC, APE.
Photo format: HD JPEG, BMP, GIF, PNG, TIFF

Комплект поставки

Бокс поставляется в небольшой картонной коробочке черного цвета. При доставке она немного подмялась, но не критично.

На нижней стороне упаковки нанесена кратка информация об устройстве.

Комплект поставки схож с другими ТВ-боксами, которые у меня были, ничего необычного.

Комплект:
1 x TV Box
1 x Пульт (без батареек)
1 x HDMI кабель
1 x Адаптер питания (EU)
1 x Инструкция и еще какая-то визитная карточка

ТВ-бокс
Корпус изготовлен целиком из пластика, верхняя часть из черного непрозрачного матового, нижняя — из полупрозрачного глянцевого черного пластика, которые пропускает ИК лучи. На корпусе нет никаких физических кнопок, окошка для ИК приемника и индикаторного светодиода.

На левой грани нет никаких элементов, на передней видимых также нет, но за пластиком спрятаны ИК приемник и 2 светодиода.

На правой грани расположены 2 порта USB 2.0 и слот для карты памяти microSD.

Остальные разъемы расположены на задней стенке. Слева направо: гнездо питания, HDMI, AV (аналоговый видеовыход, но в комплекте кабеля нет), за ним же расположена скрытая кнопка reset (нажать ее можно чем-то тонким через разъем AV), LAN, SPDIF.

Снизу имеется решетка для циркуляции воздуха, а также широкие резиновые накладки, предотвращающие скольжение бокса.

ТВ-бокс имеет довольно скромные габариты, размерами схож с распространенным Beelink GT1, по качеству пластика уступает ему, и по массе раза в 2 меньше. На то есть свои причины, об этом чуть позже.

Если говорить в цифрах — то корпус почти квадратный, длины сторон 94 и 92 мм.

В ждущем режиме за передней гранью неярко светится красный светодиод.

При работе — синий.

Пульт управления
Пульт работает в ИК-диапазоне, питается от 2-х элементов ААА типа (в комплект поставки не входят).
При управлении пульт необходимо направлять в сторону тв-бокса, отражение от стен или потолка он не принимает.

Кнопки разделены на блоки, имеют разную форму, пользоваться вполне удобно. Помимо стандартных и интуитивно понятных по пиктограммам кнопок здесь присутствуют 2 небольшие круглые кнопки для запуска определенных приложений. Одна для знакомого многим KODI, другая для предустановленного Cloud TV. Верхний блок кнопок обучаемый, он предназначен для копирования соответствующих кнопок с пульта телевизора. При пользовании действительно очень удобно, не нужен пульт от самого телевизора.

Процедура программирования кнопок очень простая и приведена на обратной стороне пульта:
1) Зажать синюю кнопку POWER на 5 секунд, пока не загорится красный светодиод.
2) Нажать кнопку из верхнего блока, которую желаете обучить, начнет мигать красный светодиод.
3) Расположить напротив оригинальный пульт на расстоянии в 3-5 мм, нажать соответствующую кнопку на оригинальном пульте.
4) Светодиод 3 раза моргнет и будет светиться постоянно. Значит код принят. Нажмите следующую кнопку для обучения.
5) В случае ошибки светодиод моргнет 5 раз.
6) Для выхода из режима программирования нажать любую кнопку не из числа обучаемых, светодиод погаснет.

Бумажки

В комплекте есть инструкция с минимальными указаниями по использованию, а также визитка с адресом http://tvboxforum.com/. Там же сразу и отыскалась англоязычная ветка с темами по этому боксу.

HDMI кабель

В комплекте также идет обычный HDMI кабель, длина 99 см с разъемами.

Блок питания
Блок питания рассчитан под «евро» розетки.

Работает в сетях с напряжением 100-240В, заявленные характеристики: 5В и 2А на выходе.

Он разборный, все держится на 1 шурупе, поэтому разберем и посмотрим что там внутри.

Обратная сторона платы.

Типичная конструкция блоков бюджетных ТВ-боксов. На плате присутствует плавкий предохранитель.

Также есть и конденсатор между обмотками трансформатора, но это обычный, а не «правильный» Y-типа.

На входе стоит конденсатор на 400 В 4,7 мФ, на выходе 10 В 1000 мФ.

Я проверил, сколько же он потребляет в разных режимах работы бокса.
1) В ждущем режиме 2Вт.
2) В работе при простое, листании менюшек, запуске ПО значения плавают в пределах 2-3 Вт.
3) При просмотре видео и IPTV 3-4 Вт, чаще всего мелькала цифра 3,5 Вт.
4) При прогоне 3Д бенчмарка — 4-5Вт, 5 Вт — это максимально потребление, которое я видел.
Таким образом, для работы ТВ-бокса нужно в среднем в 2-3 раза меньшая мощность, чем заявлено на самом блоке питания.

Разборка

Теперь посмотрим что там внутри.

Корпус разбирается просто, нужно просто рассоединить 2 половинки корпуса, раскрыть можно даже руками, они крепятся просто на защелках.

Раскрываем, на нижней части остается прикрученная плата, на верхней пленочная антенна, к ней провод

На верхней стороне кроме небольшого количества SMDшных элементов ничего интересного.

Разве что только наклейка с конфигурацией и датой выпуска.

Открутив по углам 4 шурупа можно извлечь и плату. На нижней стороне и расположены все основные элементы.

Первое, что бросается в глаза — это мелкий радиатор, всего 2*2 см! Увидев это, я даже еще не включая бокс в розетку стал думать как оторвать его так, чтоб не вырвать проц. И это основная причина небольшого веса в сравнении с GT1, там установлена большая массивная тплорассеивающая пластина. Честно говоря, я ожидал только проблемы с перегревом и лаги под нагрузкой. В общем, ничего хорошего это не предвещало.

Но как оказалось, я напрасно переживал по этому поводу. Как ни странно, но даже этого мелкого кусочка алюминия хватает, чтобы рассеивать тепло с процессора и удерживать температуру в среднем в пределах 55-60 градусов при просмотре. Позже, я зашел в ветку на 4пда, там народ тоже сошелся во мнении, что трогать радиатор не стоит, ибо справляется. При простое температура 45 градусов, под нагрузкой бенчмарками — я максимум видел 69. Все остальное между этими значениями. Температурный датчик софтово не отображается, программа cputemp показывает погоду на Марсе, поэтому замеры проводил с помощью пирометра, со стороны платы над процессором, крышка была закрыта, открывал перед каждым замером.

Под этим радиатором установлен SoC от Rockchip RK3229.

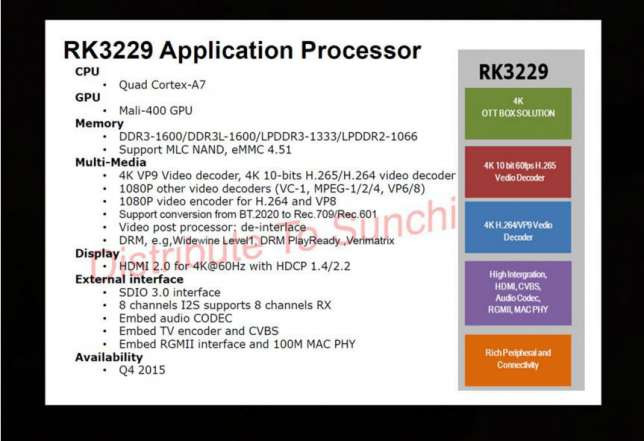

В состав SoC Rockchip RK3229 входит четырехъядерный CPU ARM Cortex-A7 частотой 1,5 ГГц, GPU ARM Mali-400MP2, контроллер оперативной памяти DDR3, поддержка Wi-Fi 802.11n, Bluetooth 4.0, Ethernet 100 Мбит/с, четырех портов USB 2.0. Чип поддерживает аппаратное декодирование видео 4K (H.265) с частотой 60 к/с и глубиной цвета 10 бит, H.264 и VP9 с частотой 30 к/с и HDMI 2.0.

В качестве модуля памяти использован чип на 8 ГБ eMMC eMMC5.0 Samsung KLM8G1WEPD-B031.

ОЗУ объемом 1 Гб состоит из двух чипов DDR-3 SpecTek PE029-125 F1642 по 512 Мб каждый.
Между чипами нанесена версия ревизии платы и дата.

LAN порт и гальваническая развязка. Он поддерживает работу на 100 Мбит/с, дополнительного чипа нет, работа сети обеспечивается средствами SoC.

HDMI выход. Как видим, элементов защиты линий нет — издержки экономии. Правда такое мне попадалось и на вдвое более дорогих боксах.

За функционирование Wi-Fi отвечает модуль на базе чипа Realtek RTL8189ETV (802.11 b/g/n 2.4GHz 1T1R). Он работает только в одном диапазоне — 2.4GHz и обеспечивает скорости подключения до 72.2Mbps (20MHz bandwidth) или до 150Mbps (при 40MHz bandwidth).

К нему подсоединена небольшая пленочная антеннка. Еще один момент в этом боксе, от которого я ожидал больших проблем. Но, как оказалось, не все так печально. Теперь замеры скорости.

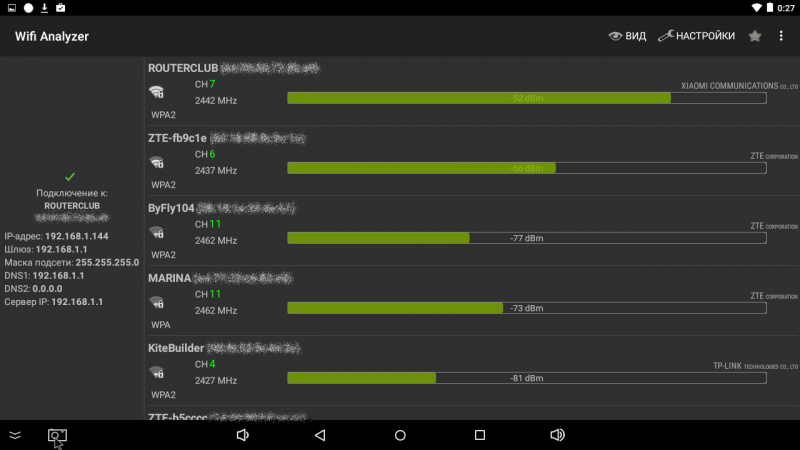

Роутер у меня спрятан в шкафу с зеркальной дверью, по прямой до тв-бокса около 5 метров. Эта дверь, естественно, ухудшает качество связи. На разных девайсах это проявляется по разному, где-то практически не заметно, где-то наоборот. Так вот эта «преграда» в первом тесте была открыта, можно считать прямая видимость 5 метров, уровни сигналов:

При полосе в 20MHz скорость подключения действительно соcтавляет 72.2Mbps.

При полосе в 40MHz -150Mbps, но скажу сразу на реальную скорость передачи данных это никак не влияет.

Скорости передачи данных в районе 30 Мбит/с в обе стороны.

А теперь с закрытой дверью, т.е. с «преградой», положение оборудования то же:

Уровень сигнала немного снизился, я думал с такой антенной будет значительно хуже.
Скорость соединения осталась на том же уровне.

Скорости передачи данных на загрузку в пределах тех же 30 Мбит/с, на отдачу снизилась до 24.

В принципе, скорости немного ниже средних показателей, среди протестированных мной боксов. Но сигнал держит стабильно, провалов и обрывов нет, преграда ухудшает качество связи не значительно. Для онлайн просмотра таких скоростей вполне достаточно. Повторюсь, взглянув на антенну впервые я ожидал более худших показателей, особенно не в прямой видимости.

ОС, меню и настройки

При первом включении мастер настроек предлагает провести первичную настройку бокса. Выбрать язык, регион, подключиться к сети и т.д.

После подключения к сети сразу же по воздуху пришло обновление. До обновления была версия прошивки от 11.11.2016, после — от 06.01.2017.

Интерфейс простой плиточный, нижний ряд иконок настраиваемый. Бокс работает на ОС Android 5.1.1. ОС хоть и устаревшая, но для данного устройства это не критично. Для просмотра оффлай и онлайн контента вполне достаточно и его.

Настрое не очень то и много, все иконки умещаются в 3 ряда.

Настройки сети.

В настройках дисплея можно откалибровать положения изображения на дисплее.

Выбрать выход, куда выводить изображение.

Выбрать разрешение выводимого изображения.

Вот тут остановлюсь поподробнее, т.к. есть нюансы. Во-первых в режиме «авто» при просмотре разных видеофайлов разрешение не меняется. При выборе разрешения 1920*1080 итерфейс апскейлится с разрешения 720р до 1920*1080. Будет ли это исправлено в следующих прошивках — понятия не имею. Но это касается только интерфейса. По моему мнению — не критично, для кого-то может и важно. А вот видео во всех плеерах выводится корректно. Я специально уделил этому внимание и проверил.

Как видите, попадает пиксель в пиксель как положено. Если же запустить тот же ролик, но руками принудительно выставить разрешение на выходе 1280*720 — картина будет вот такая.

Так что именно при просмотре контента никаких искажений не будет.

Всего из 8 Гб пользователю доступно 5 Гб, предустановленными приложениями занято 600 Мб, но лишнее можно удалить.

Стандартные настройки Андроида.

В разделе «звук» можно выбрать режим вывода звука.

Предустановленный плеймаркет и службы гугла работают без нареканий.

Из коробки доступны рут-права. Что, несомненно, большой плюс.

Все предустановленные приложения:

Среди бесполезных, которые можно удалить, есть и вполне годные. Все описывать не буду, остановлюсь только на наиболее полезных. Одно из таких — многофункциональный комбайн KODI версии 16.1. Может запускаться отдельной кнопкой с пульта.

Для установки дополнений есть и приложение KODI Center.

Еще одно приложение CLOUD TV. Также может запускаться отдельной кнопкой с пульта.

Есть огромное количество рабочих каналов, но русскоязычных не много.

Качество не высокое, но идут хорошо.

В остальном, как не странно, бокс работает стабильно. Ни разу приложения не вылетали, не подвисали и т.п. Из всех замеченных глюков — это микрофризы в предустановленном приложении youtube. Решается это установкой более старых версий. Кстати, в KODI клиент youtube работает идеально. И еще, на что можно обратить внимание — интерфейс после боксов на s912 листается как-то более тормознуто, не сказать, что что-то подвисает, нет, просто в сравнении с s912 чувствуется, что установленный сюда проц послабее. Если не сравнивать, а просто пользоваться, то проблем это и не доставляет. В остальном же все стабильно.

Дополнительное ПО
В общем остальное ПО почти все я удалил. Я пользуюсь своим набором ПО, о котором уже не раз писал в своих прошлых обзорах боксов и проекторов.
Но почти в каждом обзоре все равно кто-то спросит чем смотреть, что смотреть и так далее. Поскольку предмет сегодняшнего обзора хорошо подходит именно для использования по прямому назначению, т.е. просмотр онлайн IPTV, фильмов, музыки, радио, а также его интерфейс адаптирован под управление с родного пульта, я подобрал несколько программ, управлять которыми тоже удобно только пультом. Одна из таких программ — Planer TV. Простая программа с небольшим количеством предустановленных русских каналов.

Также вышла и знакомая многим пользователям смарт тв программа
ForkPlayer. Тут огромное количество каналов и фильмов. но управление еще не допилено под пульт или я не разобрался толком.

А вот на программеProgTV я остановлюсь чуть подробнее, т.к. она легкая, прекрасно адаптирована под управление пультом. Как заявляет сам производитель, программа имеет следующие особенности:

Интерфейс и управление ориентировано на использование на телефоне, планшете и ТВ с использованием пульта ДУ.
Одновременное использование нескольких списков каналов.
Список любимых каналов
По канальные настройки масштаба и соотношения сторон.
TimeShift.
Запись.
Субтитры.
Информация о канале.
Эквалайзер, AGC, спектр.
Папка для пользовательских лого каналов.
Управление эквалайзером.

Что мне еще там понравилось — она умеет запускаться с последнего плей-листа, есть автозапуск при старте приставки.
В источниках я прописал несколько плей-листов с онлайн каналами, плейлист с фильмами и плейлист с 1400 радиостанциями. И в принципе можно обойтись одной этой программой, очень удобно. Где брать плей-листы? Да вариантов много, можно изучить ветку на 4пда. Приведу некоторые.
Плейлисты с ТВ-каналами
iptvsensei.ru/ — ресурс посвящен iptv-плейлистам. Есть много разных на любой вкус.
Самообновляемые плейлисты iptv
denms.ru/iptv — тут также есть автоматически обновляемые плейлисты, но автор просит регистрироваться на сайте и качать их напрямую, не распространять. Собственно, не буду нарушать его требования. Регистрация простая, кому действительно надо — получат их за минуту.
С интернет радио я прописал этот лист slynet.do.am/RadioSlyNet.m3u
С фильмами — вот этот slynet.pw/KinodromSlyNet.m3u
Опять же, ничего не мешает вам самостоятельно прописать в программу свои источники, в любом количестве.

Для просмотра онлайн фильмов могу еще порекомендовать LazyMediaPlus.

Клиент популярных медиа-серверов, позволяющий получить доступ к огромнейшей базе видео, аудио, текстовых материалов, игр и приложений на Ваших смартфонах, планшетах и Android TV Box.

Либо все то же самое можно настроить в одном KODI, правда придется немного повозиться с настройками (или много)).

Тесты

Теперь оценим производительность с помощью бенчмарков, а затем оценим, какие файлы ему по зубам.

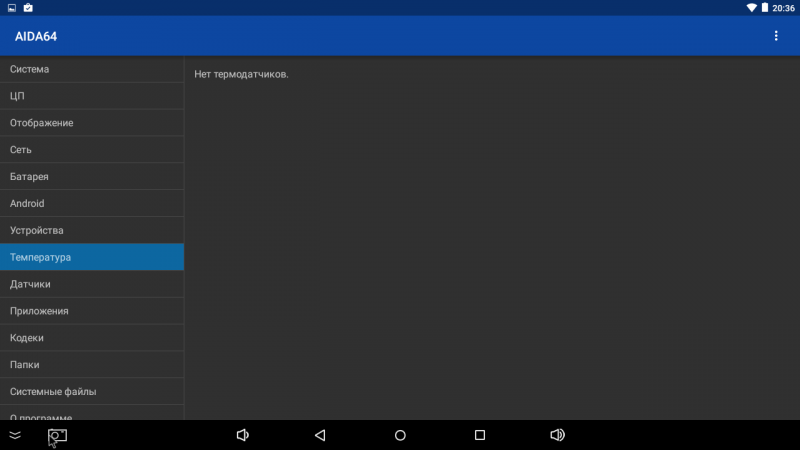

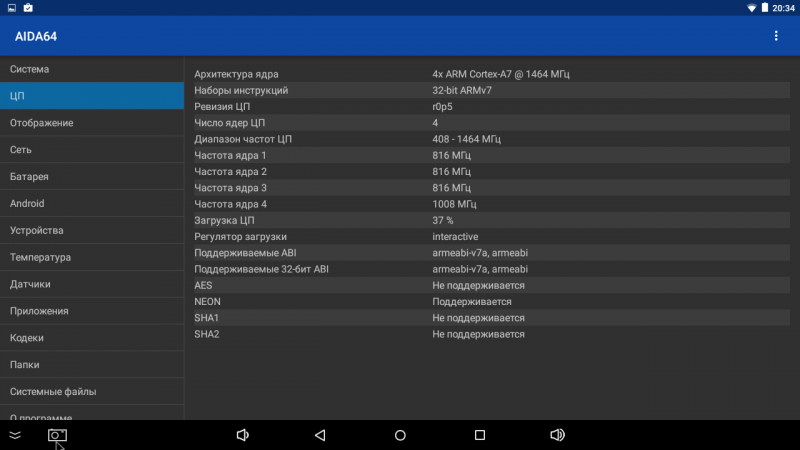

Информация о системе от Aida64

Скорости работы с памятью. Данная программа почему-то категорически не захотела работать на этом боксе ни с внешней microSD, ни с USB накопителями. Пробовал разные.

И оценка производительности с помощью различных бенчмарков.
Antutu

Geekbench 3

Nenamark

Bonsai

Дальше мучить тестами не вижу смысла, по производительности, выраженной в сферических попугаях в вакууме, RK3229 уступает s912 примерно в 2 раза.

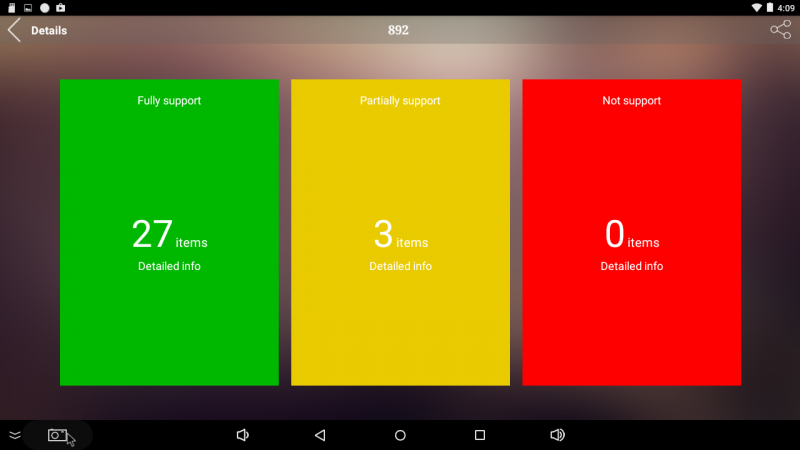

Проверка поддерживаемых форматов с помощью Antutut Videotester.

Воспроизведение контента

Все предустановленные плееры воспроизводят звуковые дорожки АС3, нет необходимости из-за этого подбирать сторонний плеер, который это умеет делать.

Проверка сверхтяжелыми форматами.
Знаменитый тестовый ролик с бегущей толпой в битрейте 280 Мбит/с воспроизводится нормально.

Видеоролики H.264, 70-200 Мбит/с.

Видеоролики H.265 10 Bit, 120-400 Мбит/с.

Воспроизвелись все файлы, но после 200 Мбит/с все больше заметно снижение частоты кадров. В любом случае, результат достойный. На этом боксе можно смело смотреть очень качественные видеофайлы с битрейтом 100 Мбит/с.

Теперь просто видео о работе разных программ на этом боксе. Воспроизведение IPTV, интернет-радио, фильмов и так далее. Все работает без проблем. Если где-то что-то и лагает — вина не бокса, а скорее отдающих поток серверов. Плейлисты то у меня бесплатные.

Заключение

Таким образом, бокс показал себя вполне рабочим простым и главное стабильным девайсом, с интерфейсом, ориентированным на управление родным ИК- пультом. Отлично подойдет для использования в качестве платформы для просмотра онлайн/оффлайн фильмов, тв-передач, музыки. Можно, конечно, поиграть и в какие-то простые игрушки, но для более требовательных тяжелых игр он конечно же не пригоден. Все тесты и выводы объективные, несмотря на п18, прошу обратить на это внимание и лишний раз не писать в комментариях об этом, если у вас есть сомнения по этому поводу. Все остальные замечания по обзору и объективная критика принимаются.

С учетом цены и некоторых особенностей, которые могут быть как плюсами так и минусами одновременно, просто перечисляю все ключевые моменты по боксу без деления на плюсы/минусы.

— Rockchip RK3229, 1GB RAM, 8 GB ROM
— Производительность достаточная для воспроизведения тяжелых видеофайлов
— 100M LAN
— WI-FI 2.4G, скорость немного ниже среднего, но работает стабильно, связь держит хорошо
— Производитель обновляет прошивки, обновляются по воздуху (ОТА)
— Несмотря на маленький радиатор не перегревается, стабильно работает
— Рут из коробки
— 2 USB порта + слот microSD
— Питание на USB потрах не выключается в спящем режиме, выходит из сна от аэромыши
— Небольшой размер
— Автофреймрейт не работает
— СЕС нет, но это компенсируется программируемыми на пульте кнопками
— Есть аналоговый выход для старых телевизоров
— Интерфейс в нативном разрешении 720р, но видео отображается FullHD
— Поддержка звука АС3 на уровне процессора
— Подтормаживания в предустановленном приложении youtube (лечится понижением версии)

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
