U5411 rf iphone 6s

U5411 rf iphone 6s

Сеть сервисных центров «iTop» запись закреплена

Сеть iPhone 6. Небольшой экскурс.

Основные микросхемы, участвующие в формировании сигналов связи с внешним миром:

U_BB_RF- модем -основная микросхема связи, процессор GSM части телефона (не заменима)

U_EEP_RF — модемная флешь, тоже незаменимая микросхема, хранящая имей, прошивку модема, сертификаты для связи (заменима, перепрошивается при прошивке)

U_PMICRF — контроллер питания модема, формирует основные напряжения для модемной части (заменим).

U_WTR_RF (WTR1625L) трансивер (заменим)
Даташит на трансивер:
www dot techinsights dot com/uploadedFiles/Public_Website/Content_-_Primary/Marketing/2014/Qualcomm_WTR1625L_RF_Transceiver_CV_Brief.pdf

U_WFR_RF (WFR1620) — трансивер (заменим) промежуточной частоты WFR1620, функционирующий в паре с WTR1625L. WFR1620 отвечает за корректную работу связи нескольких видов частотности: LTE, WCDMA, GSM и GPS, а также он необходим для определения режимов согласования с операторами мобильной связи.

U_ASM_RF — свитчер антенн (заменим).

U_QPOET — контроллер питания RF части, данная микросхема питает передатчики в зависимости от нагрузки (заменим).

U_LBPAD (SKY77803-20 77803-20 ) — усилитель мощности LOW BAND(29-60Mhz) (Заменим).

U_VLBPAD (SKY77802-23 77802-23) — усилитель мощности Very Low Band (заменим). (3 to 30 kHz)

U_MBPAD (A8020) — 3G усилитель, 4G предусилитель мощности ( middle band) (заменим) (up to 20 MHz)

U_HBPAD (A8010) — 4G усилитель мощности ( Hi Band) (заменим).

U_2GPARF (SKY77356-8 77356-8) — усилитель мощности 2G (заменим).

Если IMEI присутствует, и прошивка модема на месте, следует обратить внимание на три микросхемы: U_ASM_RF, WTR1625L, WFR1620 в первую очередь.

Модем, Трансиверы, КП Модема -этого достаточно, чтобы увидеть IMEI.

Источник

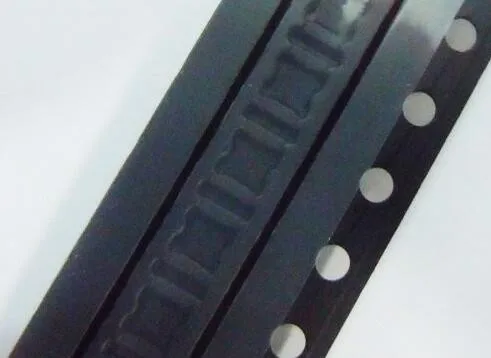

1347 для iPhone 6S plus 6SP u5411 _ rf GPS местоположение IC chip RF1347 11 контактов | Электронные

Старая цена: 538,22 руб.

Акция: 498,66 — 2 464,11 руб.

Быстрая доставка в Санкт-Петербург*

Код товара: 32730275029

Сохранить в закладках

Особенности

  1. Специального назначения для IPhone 6S/6S Plus .
  2. Оригинальный новый. 100% Протестировано с высоким качеством
  3. Замена сломанной, поврежденной или непригодной для использования Расположение IC RF1347

Внимание

  1. Пожалуйста, убедитесь, что вы знаете, как установить и заменить этот товар, это нелегкая работа для тех, кто не имеет технических навыков с разборкой или сборкой мобильных телефонов/мобильных телефонов.
  2. Настоятельно рекомендуем профессиональную установку, использовать профессиональные инструменты для замены, мы не несем ответственности за любые повреждения вашего мобильного телефона/мобильный телефон, которые могут быть вызваны неправильной операцией. Мы имеем опыт в этой области, если у вас есть какие-либо трудности с заменой, пожалуйста, дайте нам знать, мы научим вас, как сделать это работать.
  3. Наши продукты продаются по разумной цене, розничная цена только с небольшой прибылью, чтобы сохранить наш магазин. Если у вас есть оптовый заказ, пожалуйста, запрос перед размещением заказа, мы принимаем договорную цену с количеством заказов.

О нас

  1. МыICO Electronics Co., LtdСпециализируется на запасных частях и аксессуарах для мобильных телефонов в течение многих лет, у нас есть 2 магазина, которые находятся в Шэньчжэне, у нас есть профессиональная команда, которая поставляет высококачественную продукцию по конкурентоспособной цене и продает нашим клиентам.
  2. Хорошее качество и хорошее обслуживание-наша миссия.
  3. Создание долгосрочных деловых отношений с вами-наша цель.

Упаковка

  1. Все товары являются оригинальными новыми, мы упаковываем каждый товар в пластиковый герметичный пакет, который завернут в пузырчатый пакет, и кладем в жесткую коробку, чтобы обеспечить безопасность товаров во время доставки.
  2. Пожалуйста, обратите внимание, что некоторые детали довольно маленькие, пожалуйста, будьте осторожны, когда вы распакуете свою посылку, в чехол, который они отсутствуют или неправильно оформляются.

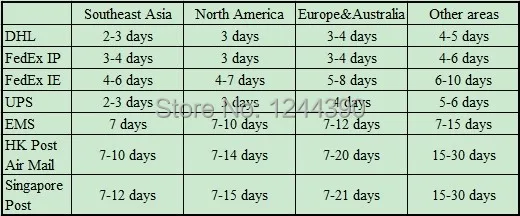

Отгрузка

  1. Для почты мы используем Aliexpress стандартную доставку, которая является более безопасной, более быстрой и стабильной, с номером отслеживания, чтобы отслеживать вашу посылку вовремя.
  2. Для экспресс-доставки, это опционально, пожалуйста, выберите наиболее удобный для себя.
  3. Пожалуйста, имейте в виду, что мы не несем ответственности за удаленную плату, которая будет $30 нами, как обычно, пожалуйста, дважды проверьте свой адрес перед размещением заказа.
Читайте также:  За что оплата apple com bill 88005556734 irl

Время выполнения заказа

  1. Ваш заказ будет отправлен в течение 48 часов после получения оплаты.
  2. Приблизительный день доставки зависит от рабочего дня. Он выдается Экспресс-компаниями, мы не можем обеспечить точное время выполнения, если вы не получили ваши товары в течение установленного времени, пожалуйста, немедленно свяжитесь с нами, мы проверим и сообщим вам Сатус.

Гарантия и возврат

  1. Каждый товар был тщательно проверен и протестирован в хорошем состоянии перед упаковкой, если вы разочарованы товаром или имеете какие-либо проблемы, пожалуйста, свяжитесь с нами, мы сделаем все возможное, чтобы удовлетворить вас.
  2. Если вы получили дефектные или неправильные предметы, пожалуйста, сделайте фотографию, чтобы отправить нам, мы проверим и отправим вам новый.
  3. Возвращенные товары имеют оригинальную упаковку будет высоко оценен

Отзывы

  1. Пожалуйста, оставьте положительные отзывы после того, как вы подтвердите доставку, 5 стартов будут высоко оценены.
  2. Отзывы очень важны для нас, пожалуйста, не оставляйте нейтральные отзывы, прежде чем связаться с нами. Если у вас есть какие-либо проблемы и недовольства, пожалуйста, сообщите нам, мы сделаем все возможное, чтобы решить проблему вовремя.

Желаем вам приятных покупок!

Тепло приветствуем ваш следующий визит!

Отзывы

Диана: Этот китайский продавец- самое настоящее кидалово! Оплатила 2 чехла на чемоданы, которые не были мне доставлены и возврат денег не совершен. . Читать полностью.

Владимир: Это только малая часть непригодного товара . Читать полностью.

Максим: Уже не первый раза заказываю данную лампочку, поскольку и цена адекватная, и качество отличная. Раньше брал ее в магазине, а сейчас . Читать полностью.

Oleg: Купил в этом магазине Hi-Fi ES9038Q2M DAC аудио декодер W/ CSR8675 Bluetooth 5,0. Перестал включаться через 6 месяцев. Не советую магазин. . Читать полностью.

Антон: Долго искал в интернете плату FrSky Taranis для передатчика передатчика X-Lite моего для дрона. и о чудо, нашел тут. . Читать полностью.

Игорь: На SX235 она не подходит, зачем вы пишите не правильную информацию . Читать полностью.

Источник

U5411 rf iphone 6s

нижний шлейф от 6 на 6 плюс никак . размеры корпуса разные . даже кабель коаксиальный имеет более крупный разьем на 6+ .
вызов есть видно на дисплее . при этом динамик молчит . динамик целый при выборе мелодии в меню звонка орет .
не первый раз встречаю на айфоне когда не работает одна деталь параллельно может глючить функция .
к примеру на 7 не работал вибро . мелодии звонка в меню менялись но проигрывал только одну . поменял все заработало .
вот и тут думаю что на антенну так реагировать не может . скорее нет связи от узла .
сам не катаю . попробую найти кто хоть не убьет плату

Ну так антенну можно хоть от 5s подключить и проверить связь,по поводу разницы в антенне не припомню даже с 6+,а то что звука нет при вызове,так это скорей всего режим наушников включен,но тогда не будет и динамик верхний работать,можно боковой клавишей прибавить/убавить звук и если напишет наушники,то шлейф под замену

Купоэт заменен? Может вы его к мелочевке отнесли?
Чтоб с u_buffer? Под ним не слиплось? Что с у5411рф, она в порядке? Заменен ли свитч у асм рф?

cooperlonely спасибо огромное. не придал я значения ubuffer.. может сдвинул когда бб снимал, имей появился буду проверять сетку отпишусь как проверю!

Возле трансивера дроссель по питанию под компотом чекните.

на дросселе l3802_rf присутствуют 1.3в

Всем привет, ребята, нужен совет как восстановить вырванные пятаки на площадке под модем на айфоне 6
Все шт 5 надо восстановить

Всем привет, ребята, нужен совет как восстановить вырванные пятаки на площадке под модем на айфоне 6
Все шт 5 надо восстановить

Берем микроскоп , УФ зеленку и тонкий провод .
Паяльником припаиваем , зеленкой фиксируем . Далее катаем модем и ставим .
Обычно так все делают .

ну это перемычки так делают, а я имею ввиду как бы мне восстановить альминьевые шары на площадке посадки модема)

Читайте также:  Остаток 0 процентов iphone

какие — какие? альминьевые. это что?
бери динамик голосовой от какой-нибудь нокии. под микроскопом мычки накидал. а кончик под посадку просто заручивай аккуратно. фиксируй зеленью, под ультра на минут 15 и готово. накатал шары на модем и фперед на установку.

без обид, но йопта! шо, в гугле забанили чтоль? в ютубе куча видосов по разным вопросам. на крайняк можно кому-нибудь в личку стукнуть.

Всем привет, ребята, нужен совет как восстановить вырванные пятаки на площадке под модем на айфоне 6
Все шт 5 надо восстановить

Он видать недогрел и жестко дернул его.
Там навыки нужны нормальные чтобы восстановить и накатать грамотно.
Для начала оплеточкой снимите остатки припоя, затем уже смотреть на последствия вашей деятельности.

Почитай пост 279

Клиенту -хороший совет, дельный.

Всем доброго времени суток. Принесли iphone 6. После вскрытия обнаружил, что его уже копали. Проблема в том, что теряет связь т.е. он видит оператора, прошивка модема отображается, имей присутствует. Может ловить сеть в течении суток или пяти минут. потом снова нет сети. на плате следов залития нет. Что делали с ним не знаю, так как он был куплен с рук. Принесли изначально его на разблок. экрана. прошил и такая вот беда. Подскажите с чего начинать

Как решил проблему?

Пришла 6ка с банальным отсутствием IMEI через *#06#, пятаки восстановили, сеть появилась, клиенту отдали. Меньше чем через неделю приносит и у него уже восклицательный знак и Нет сети. (IMEI отсутствует). Телефон в режиме активации.
Делали повторно ребол ББ и КП модема, меняли КП модема. Прозванивали в диодной позвонке все пятки на под ББ и под КП модема, всё в норме. Питание на модем не поднимается. Сделали прошивку, не помогло. Что можно ещё проверить?
Есть смысл на обум менять трансы, уселки?

помню был подобный случай, поменял буфер около модема и всё заработало

помню был подобный случай, поменял буфер около модема и всё заработало

Заменил буфер и кварц, не помогло.

Вот вот. уж я с этой шестеркой психанула. нет сети в помещении, на улицие плохой прием
что было сделано
Шлейф подкинут
Модем с восстановлением пятаков в первую очередь И
Замена (очередность замены не описываю)
U_DSM_RF, U_WFR_RF, U_WTR_RF, U_PMICRF, 5 FR38X40B, FT_B40, L4608_RF,
U_BUFFER, U_QPOET, U_HBS_RF, FT_41BC, FT40A41A, U_HBPAD, U_ASM_RF, U_VLBPAD, U_MBPAD, U_LBPAD, U_2GPARF,
все напруги проверены, дросселя тоже, кондеры выпаяны проверены
И ВОТ МАТЬ ЕГО СНИМАЮ ГРЁБАНУЮ U1601 И СЕТЬ ПОЯВИЛАСЬ.
Обратите внимание на этот аудиокодек. Факт есть факт.

Что то прогрелось с обратной стороны в радиоблоке

Если она столько элементов в радиоблоке заменила, и ничего не прогрелось, а поднятие аудиоусилка помогло, то се-же скорее всего это как-то взаимосвязано. Не так давно с таким Х разбирался, модем резко пропал и что только логичное в этом случае я не предпринимал, нет модема и все. По итогу перекатал усилок, что стоит рядом с модемом, почему-то показалось, что как-то криво он стоит относительно других элементов и модем появился и больше не пропадал. Как объяснить пока не знаю

Пришла шестерка и жалобы,что теряет сеть! Поднял модем,там мычки уже кто то кинул,заменил трансивер,заменил ASM,поменял усилки,ничего не поменялось. В помещении нет сети,на улице появляется сеть,но дико начинает греться модем и батарея высаживается на глазах.Обратил внимание,что был заменен нижний шлейф.Отстегнул его и вуаля. Сеть ловит,модем не греется,батарея в пределах нормы. Подкинул оригинальный рабочий шлейф и опять те же грабли! Прозвонил разъем относительно земли,ничем существенно не отличается от рабочего аппарата.В чем собственно говоря прикол?

Микрофон во время разговора работает?
Гарнитура?
Динамик?
Коза или завышенное потребление по одному из этих цепей?

Поменял всю радиочасть еще раз и сменил тристар. Сеть ловит стабильно,но не хочет засыпать.Соответственно батарея разряжается на глазах! Почему не засыпает?

Пора прокладку менять.

Себе поменяйте. Замена основного КП решила проблему

Читайте также:  Если несколько раз ввести неправильный пароль айфона

294 пост о чем был, мой пост тоже не от балды был написан, было же понятно, что есть короткое либо потребление по одним из питаний указанных цепей, а вы тупо все меняете, вот я и предложил заменить прокладку.Еще и обижаетесь.Мозги где?

294 пост о чем был, мой пост тоже не от балды был написан, было же понятно, что есть короткое либо потребление по одним из питаний указанных цепей, а вы тупо все меняете, вот я и предложил заменить прокладку.Еще и обижаетесь.Мозги где?

Покорнейше благодарю Вас за пост,в котором вы посоветовали проверить аудио. Я отписался,что проблем с аудио не выявлено! По совету коллеги 294 поста,отцепил FL1879 и модем перестал греться,сеть стала стабильной.Было принято решение поменять усилки и поставить FL1879 на место.После замены усилков,модем перестал греться при подключенном нижнем шлейфе! Я же написал,что проблему с сетью решил! Просил помочь разобраться,почему не засыпает. Я Вас младше всего на несколько лет,с 14 лет имел опыт в ремонте телевизоров еще того поколения,последние 9 лет занимаюсь ремонтом iphone и Вы любезнейший мне предлагаете сменить прокладку?! Всех Благ Вам в ремонтах! Обращался сюда за 7-8 лет, раз 6 за помощью в крайних случаях . Да вижу,форум превратили не для помощи ,а для Тщеславия!

Покорнейше благодарю Вас за пост,в котором вы посоветовали проверить аудио. Я отписался,что проблем с аудио не выявлено! По совету коллеги 294 поста,отцепил FL1879 и модем перестал греться,сеть стала стабильной.Было принято решение поменять усилки и поставить FL1879 на место.После замены усилков,модем перестал греться при подключенном нижнем шлейфе! Я же написал,что проблему с сетью решил! Просил помочь разобраться,почему не засыпает. Я Вас младше всего на несколько лет,с 14 лет имел опыт в ремонте телевизоров еще того поколения,последние 9 лет занимаюсь ремонтом iphone и Вы любезнейший мне предлагаете сменить прокладку?! Всех Благ Вам в ремонтах! Обращался сюда за 7-8 лет, раз 6 за помощью в крайних случаях . Да вижу,форум превратили не для помощи ,а для Тщеславия!

последние 9 лет занимаюсь ремонтом iphone

Покорнейше прошу Вас сударь, простить меня!

не показатель. Махните её, пропаяв обвязку. Дело недолгое, но исключите этот узел из поиска.

Нет, только отключал, попробую в другой корпус поставить и отпишу.

Странно, но сразу как только подкинул ситуация была без изменений, но пока покрутил в руках и понажимал на разъём шлейфа, сеть появилась. пока наблюдаю. Спасибо за наводку! Конечный итог отпишу здесь.

Вот вот. уж я с этой шестеркой психанула. нет сети в помещении, на улицие плохой прием
что было сделано
Шлейф подкинут
Модем с восстановлением пятаков в первую очередь И
Замена (очередность замены не описываю)
U_DSM_RF, U_WFR_RF, U_WTR_RF, U_PMICRF, 5 FR38X40B, FT_B40, L4608_RF,
U_BUFFER, U_QPOET, U_HBS_RF, FT_41BC, FT40A41A, U_HBPAD, U_ASM_RF, U_VLBPAD, U_MBPAD, U_LBPAD, U_2GPARF,
все напруги проверены, дросселя тоже, кондеры выпаяны проверены
И ВОТ МАТЬ ЕГО СНИМАЮ ГРЁБАНУЮ U1601 И СЕТЬ ПОЯВИЛАСЬ.
Обратите внимание на этот аудиокодек. Факт есть факт.

Еще один подобный случай. Сеть ловил только на улице и слабо. Пришел изначально с разломанными коннекторами на шлейфе зарядки и плате соответственно с жалобами на слабую сеть и не работающий микрофон. Был заменен сам шлейф, перекатан модем с дублированием пятаков и оба трансивера, заменено два усилителя, U_QPOET, переключатель антенн и все безуспешно. Имеи были, строка оператора тоже а в помещении сети не находил ни в ручном ни в автоматическом режиме. Дочитав ветку почти до конца решил снять U1601, и вуаля — полная сеть. В последствии микросхему заменил. ППЦ какой-то .

В месте расположения полифоника как раз то самое место, где имеет обыкновение расслаиваться на слои плата, от чего часто обрывы микрофона, зарядки, сети.
Никакой иной взаимосвязи между этими узлами я не вижу, и думаю, если бы накатали снятый полифоник на место, был бы тот же эффект.
