Ublox 7 настройка android

ДЖИПИЭС ГЛОНАС U-BLOX 7 под юсби разъём и установка программы навигатора 7 дорог на расбери пи 3

У МЕНЯ ПОЛУЧИЛОСЬ ТАК, скачиваете с официального сайта программу 7 дорога на расбери пи 3,в папку /home/pi/Download, там она будет под арм линукс не линукс 86 или се,а именно арм линекс,я указал синим цветом ниже, и так после скачивания и распаковки в хомпи довнлоодс,так написал по русски а то нету времени писать на английском),заходите и открываете в эту папку и ищите в виде рисунка самолётика бумажного нарисованного и в низу написано 7 ways, после нажимаете на этот значёк и открываете его,и откроется программа 7 дорог,послеможете полазить в настройках и скачать если интернет включён карту голосовые настройки скины и так далее,короче настроить нужно.

После всего этого подключаете к юсби разьёму джипиэс глонас и после заходите с настройки джипиэс и там нужно сделать малые монипуляции местоположение на значке нажать определять Экорректировка времени поставить галочку, определять данные о движении и самое главное как у меня не раз получалось нажать галочку использовать порт и в нижней строке прописать 9600 а выше в строке у меня расбери так отвечает на путь программы и джипиэс глонаса /dev/ttyACM0 потом подтвердить нажать опять на галочку,что бы видно было прозрачно,что вы прописали и цифры и буквы английские и потом нажать ок и если всё прошло хорошо,то ещё раз можете зайти в настройки джипиэс и увидите как линии красного цвета скачут в верх и в низ,значит всё впорядке,зелёными они будут потом,когда вы вынесете расбери на улицу конечно же с джипиэс глонас,но если не получится,значит или вы не то,что то сделали или путь не /dev/ttyACM0, может у вас dev/ttyUSB0 , но ещё в командной строке сделайте такую манипуляцию,если не получится так как я описал выше,я сделал так а потом выше как описывал и всё получилось сразу sudo bashsudo apt-get install gpsd gpsd-clients python-gps и потом закрыл всё и всё работает.ну если на худой конец не получится и так то нужно подолбатся конечно в командной строке и прописывать разную ерунду в виде вот этой,это как бы более правильно но или дев тати юсби ноль или дев тати асм ноль,Пробуйте, может у вас получиться.

#проверка устройств USB lsusb

#проверка ls /dev/ttyUSB

#должен определиться: /dev/ttyUSB0

#нужно установить apt-get install gpsd gpsd-clients python-gps

#исправить файл sudo nano /etc/default/gpsd

#Все убрать и вставить это

#перегрузить sudo /etc/init.d/gpsd restart

#проверка спутников cgps -s или gpsmon или xgps

#перед запуском «семь дорог» исполнить в терминале (перевод в NMEA )gpsctl -f -n -s 4800 /dev/ttyUSB0 для 7дорог в поле порт добавить

Ваш адрес утройства — /dev/ttyUSB0 скорость 4800

Источник

Ublox 7 настройка android

Коннечно, тема старая, но поиск google выдает ее в первых позициях.
Надеюсь кому-нибудь пригодится.

Инструкция взята отсюда:
Но я думаю должно заработать и на Desire. Проверю отпишусь..

1. Запускаем программу Root Explorer (или ES Проводник)
2. Переходим в каталог /etc и находим файл gps.conf
3. После длинного нажатия на файл и выбираем «Open in Text Editor» (в ES Проводник: Открыть как -> Текст -> ES Редактор)
4. Mеняем эту строку:
NTP_SERVER=north-america.pool.ntp.org у меня стояля ‘Европа’
На строку (для России):
NTP_SERVER=ru.pool.ntp.org
Если вы находитесь не в России, то строка для разных стран выглядит так:
Украина: NTP_SERVER=ua.pool.ntp.org
Беларусь: NTP_SERVER=by.pool.ntp.org
Германия: NTP_SERVER=de.pool.ntp.org
И так далее. Найти наименование ntp сервера для своей страны вы можете здесь: _http://www.pool.ntp.org/zone/@
5. Сохраняем файл и перегружаем планшет.

Вау. Действительно работает. В Навителе секунд за 30 нашел 8 спутников. Соединение со спутниками заняло меньше минуты. Уж и не чаял такой прыти от своего Desire. Думал, это судьба — ждать по 5-10 минут соединения. Ан нет. Всем удачи!! :clap:

Сообщение отредактировал stilsam — 17.08.11, 11:32

ну и в дополнение к этому, а лучше сначало — стоит поменять flash cover в которй gps антенка
очень помогает! (для Desire HD)

ps: +
1) поставте прогу GPS Status с маркета
2) зайдите в Menu — Tools — Manage A-GPS state и нажмите Reset
3) потом Download
4) далее зайдите Menu — Setting — GPS & Sensor — GPS Filtering и поставьте фиксацию сигнала в Medium, а лучше в Strong и посмотрите резульат фикса
. радуйтесь
у меня теперь эта прога фиксирует спутники в медиум режиме за 3 секунды, в режиме стронг за 5-6 секунд

ну и навител теперь ловит влёт в любую погоду . серьезно!
:hemp:

Сообщение отредактировал xotta6bl4 — 13.03.12, 17:58

Источник

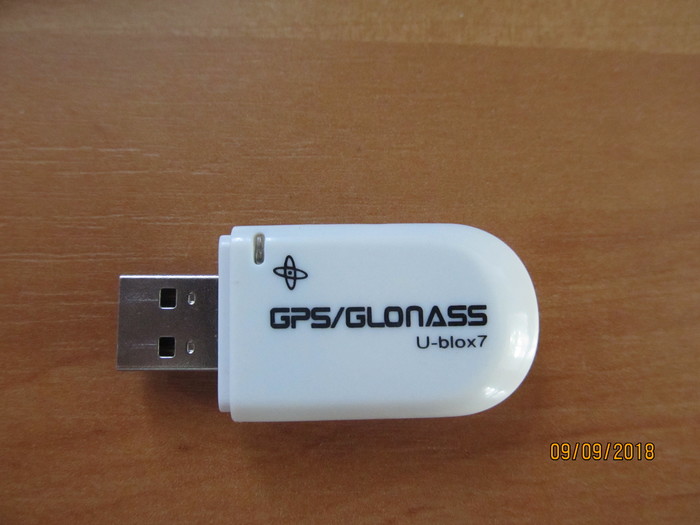

GPS приемник U-blox-7

Всем привет, и сразу к делу.

Есть, или вернее было, такое чудо от китаез.

Работало исправно аж 2 недели! (в авто магнитоле) Потом не нужны были карты, а когда понадобилось — оказалось не ловит спутники. Определяется на com-5, но при попытке синхронизировать часы зависает на 48%.

Первым делом подумал на магнитолу, заново пере прошил, а вот результат — снова нет сигнала.

После этого, уже подумал на сам приемник. Втыкаю в ноут — все тоже самое, 48% в цикле и все.

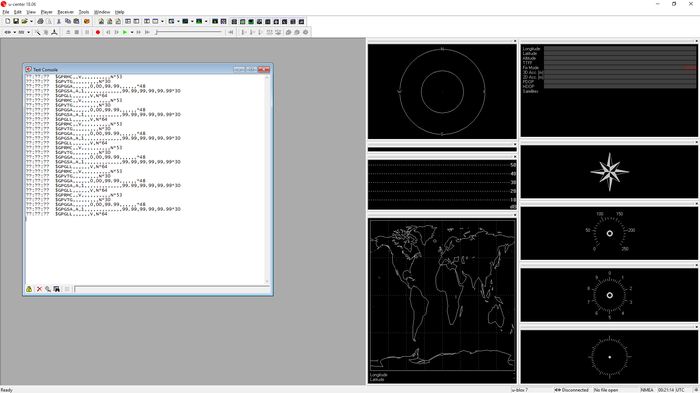

На сайте производителя скачал утилку и прошу. На винде прошил. По логам все нормально. Но при поиске спутников опять на 48%. На скрине уже отключился от приемника.

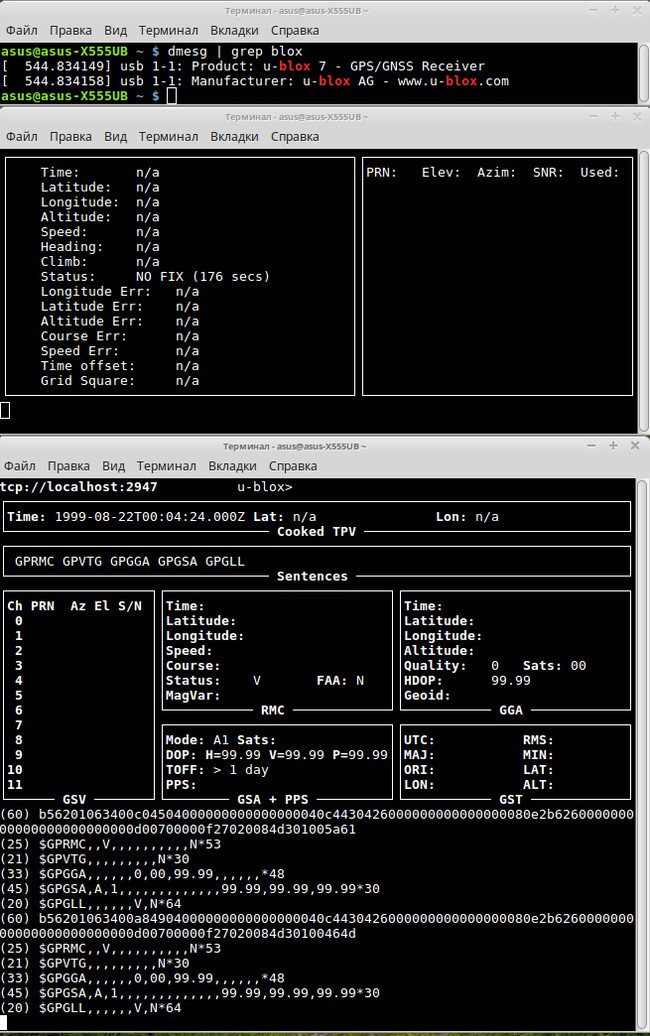

под линем более наглядно

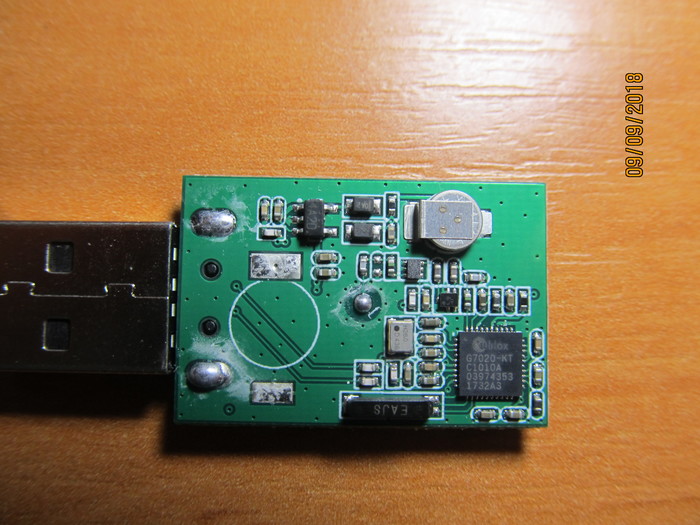

вскрытие показывает что теоретически обугленного ничего нет. Окислений нет — это туман от сборки.

Выкидывать как то не с руки. Ждать 3 месяца пока китаезы новый вышлют тоже не приятно.

Что посоветуете Вы? Может кто сталкивался с таким?

В хозяйстве есть тестер и громадный паяльник. кувалда с наковальней спрашивают почему я за них забыл 🙂

ps. Не смог определиться в каком сообществе опубликовать, вроде и авто, вроде и электроника.

я бы промыл плату, высушил, потом проверил питание как со стороны USB, так и после преобразователя.

Проверь напряжение тестером на встроенной батарейке (верхний левый угол). Так, на всякий случай.

вызывайте омон тут шпион!!

еще проверьте напряжения на преобразователе (4A20) в корпусе sot23-5
LD3985M33R
а я бы и ёмкость по 5v и 3v увеличил хотя бы до 100uF

в реестре нужно было исправить в ветке 5446_422_256 на 5446_423 и название правильное вставить: u-blox 7 — GPS/GNSS Receiver
