Последнее обновление программы в шапке: 11.04.2013

Краткое описание:
Тестирование микроконтроллерных устройств по RS232/485.

Описание:
Программа-терминал для обмена данными между Aндроид планшетом и микроконтроллерными устройствами по RS232/485. Андроид планшет должен иметь USB-HOST. Поддерживаются устройства и переходники USB-COM на чипах FT232RL(FTDI), CP2102(Silicon Lab), PL2303(PROLIFIC). Программа тестировалась на 7″ Андроид планшете Mistery MID721 c «родной» прошивкой.

Русский интерфейс: Неизвестно

Скачать:
версия: 1.0 TermUSB.apk ( 136.43 КБ )

Сообщение отредактировал dvoriki06 — 14.04.13, 19:54

Подправил установку скорости передачи.

Исправил баг с FT232RL

Я понимаю что программа не совсем в теме форума,но думаю и тут попадаются микроконтроллерщики 🙂

-Отписывайтесь плиз что работает/не работает Название планшета/телефона номер версии андроид

На данный момент проверено работает на след.устройствах
Планшет MISTERY MID 721 4.1
Телефон LENOVO 770 4.1
Планшет texet tm-9741 android 4.1.1
Планшет Teclast P85, Android 4.1.1
Планшет Ainol Crystal Android с версии 4.0 Ice Cream Sandwich

выкладывать версии тут не удобно
свежая версия будет тут:
TermUSB

TermUSB.apk ( 157.37 КБ )

Сообщение отредактировал alexhi — 14.04.13, 20:29

круто! программа то что надо..
главное чтобы на галаху3 заработала..
pl2303 есть теперь
😀 надо попробывать ciscо роутер настроить через телефону.

Сообщение отредактировал denis_len — 14.04.13, 22:12

Выложил программу в Play Market все обновления будут там:

Если ранее устанавливали программу с сайта сначала удалите.

Работает на Samsung Galaxy NoteII (андроид 4.1.1), но некорректно отображается картинка. Поправьте пожалуйста. Очень нужная программа. И еще сделайте пожалуйста какой нибудь разделитель между байтами, когда идет вывод в HEX( н-р: пробел)

Сообщение отредактировал лщы — 19.04.13, 10:39

впринципе Циска увиделась.. НО.

1.галка hex накладывается на кнопку close от чего вторая не работает
2. внизу галки cr и hex наклакдываюся на текст отправл сообщения, что не есть красиво и удобно

3. почемуто только ландшафтный режим в портретный не переключается?
4. пытаюсь отправить «NO и энтер» неудобно то что сначала набивается текст потом нужно жать «send», который находиться в углу и опять накладывается на др кнопки.

помоему так и не получилось отправить «Энтер-символ ввода» отправляется только текст
луччеб сделать 2 режима ввода сразу на лету и для больших строк, вобщем сам разберешьси.
с кнопокой Close и поворотом в ландшафт режим точна разберись , как и скролингом текста, вобщем помоему он не весь сохраняется.
размер шрифта увеличение уменшение кнопками громкости.

посмтори программы анаоги по интерфесу «ConnetBot» ТАМ уже все реализовано и аккуратно выглядит.

буду след версию тестить, аппарат galaxy s3, pl2303 usb, Cisco 871.

у сматфонов есть 3 системые кнопки, которые не задействованы в программе
опции меню и выход, предлагаю задействовать их для отправки сообщений

Сообщение отредактировал denis_len — 19.04.13, 12:14

Источник

Конвертер USB в RS-485

Попробую немного рассказать про специализированное устройство промышленного назначения.
Данный конвертер позволяет подключать оборудование с интерфейсом RS-485 к USB порту компьютера или ноутбука.

Интерфейс RS-485 является промышленным стандартом физического уровня связи.
Кому интересно, можно почитать например тут:
www.softelectro.ru/rs485.html
Как обычно, прислали конвертер в мягком мятом пакетике.
Корпус устройства оказался белым — хоть и есть несоответствие с фото продавца, на работу надеюсь не повлияет.

Клеммы подключения RS-485

Разбирается просто — корпус даже без защёлок

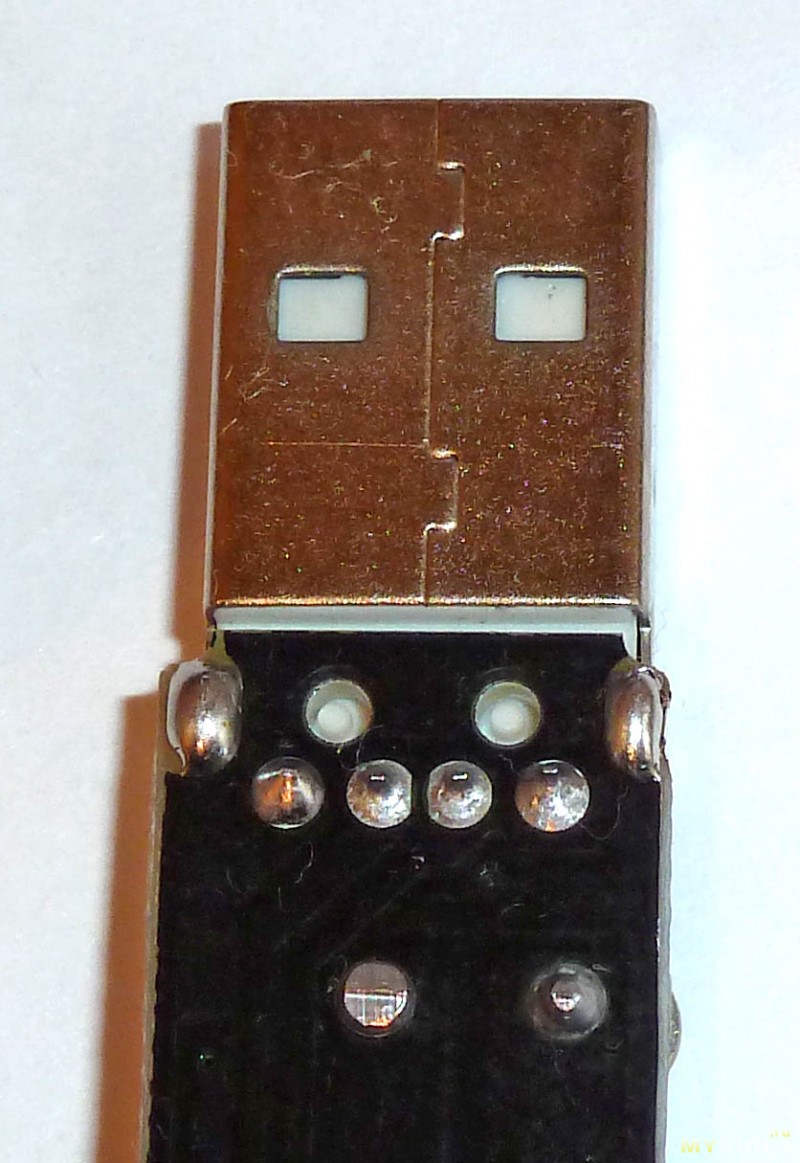

Экран USB разъёма к плате не припаян — необходимо обязательно пропаять, иначе он быстро будет оторван.

Как-то так

Терминатор на плате не установлен, но место под него есть (R6) и при необходимости можно его допаять (обычно 100-150 Ом).
A (D+) подтянут резистором 2,2к на +5V
B (D-) подтянут резистором 2,2к на общий.

К сожалению, конвертер имеет упрощённую реализацию — отсутствует гальваническая развязка между интерфейсами, что может создавать проблемы на протяжённых линиях из-за наличия значительной разности потенциалов между устройствами. Если конвертер подключён к заземлённому компьютеру и экран кабеля RS-485 также заземлён — всё работает нормально. Но если попытаться подключить конвертер в ноутбук — проблема иногда вылезает и приходится либо ноутбук принудительно заземлять, либо работать от встроенной аккумуляторной батареи.
По неписаным правилам, если гальванической развязки нет, надо добавить на разъём подключения RS-485 ещё третью клемму «Общий провод» — тут китайцы явно зря сэкономили.

Конвертер в начале преобразует USB в RS232 TTL (на CH340T), затем его преобразует в RS-485 (на MAX485)
На микросхеме CH340T маркировка отсутствует.
Микросхема MAX485
www.ddrservice.info/f0z/Integrated-circuits/M/max/max485.pdf
Поддерживает скорость до 2,5Mbit, но в данном устройстве скорость ограничена 128kbit.
Третья микросхема — мелкая логика со спиленной маркировкой. Скорее всего это что-то типа SN74HC00 — работает просто как инвертор сигнала для управления MAX485.

В системе конвертер видится как USB-SERIAL CH340
Работает под любой OS
Драйвер под Win подходит CH341SER
yadi.sk/d/EVgMWzmXd6Y3R

Достоинства:
— По сравнению с промышленными аналогами стоит в 15 раз меньше 🙂
— Малые габариты и вес, можно всегда с собой таскать
— Питание от USB порта
Недостатки:
— Отсутствие гальванической развязки
— Не работает на высоких скоростях и на длинных линиях

Вывод: очень бюджетный низкоскоростной конвертер RS-485, который пытается нормально работать 🙂

Источник

Usb to rs485 android

Любой USB «свисток», к которому програмно в СКАДе будет подключен протокол модбас.
Необходимо решить задачу подключения такого свистка без пересборки ядра андроида.
И я против не андроида, а мобильного девайса в стационарном применении.

Usb свисток для чего, для пк?

Выше сказано было.

Что Вы называете протоколом?
Я четко написал — хочу приблуду в USB (раз PDMI по сути мертв) с выходом RS-485, и HMI/SCADA под Андроид, которая подхватит эту приблуду. Что тут еще не понятного?

Выше сказано было.

Вы тут такой путевый и до сих пор не смогли связать андроид и ПК через rs485.

Не было необходимости. Я уже писал, почему.

Он меня запутал, что куда он хочет соединить.

Необходимо решить задачу подключения такого свистка без пересборки ядра андроида.

зачем употреблять слова ‘свисток’? начал о протоколе лечить а сам не может внятно написать что хочет.
Aso хочет usb to rs485 на андроид?

Именно так.
Берем стандартный USB-свисток ну или АС-4, если ОВЕН. Подключаем к стандартному андроиду. Причем подключаем «дружественным» образом, а не залезанием внутрь андроида, как это описано у силабса. Поверх ставим софт типа каскады. Но разработчик экранов у этой скады должен быть на ПК — разрабатывать серьезный проект на планшете невозможно, пользоваться тимвьером я не буду.
И если такая комбинация со стоимостью приличного планшета и функционалом уровня СП310 будет стоить не дороже 12 тыс руб — я покупаю, как дешевую альтернативу панели.

к сожалению АС-4 не удастся подключить из коробки, ОВЕН подписал драйвер по своему, если правильно помню.
Есть 3 популярных драйвера, 2 из них будут работать из коробки, 3й можно запустить за минут 15, это на моем устройстве, на другом работает сразу 3 из коробки.
Всё зависит от андроид, пересобирать ядро врятли потребуется.

Первое, что я делаю с АС-4 — меняю VID/PID и использую с родными драйверами.
Так вот, даже при внешнем питании (планшет не тянет) silab не опознается 3-мя проверенными мной планшетами и телефонами.
Поэтому прошу об ответной услуге — назовите типы МС UART, драйвера которых включены в ядро андроида.

Планшет не тянет? да ну, вы уверенны что ваш планшет поддерживает OTG?
я хотел тоже попробовать поменять, руки не дошли. Кстати не знал у кого спросить, зачем ОВЕН меняет под себя?
cp2102 работает, сам лично проверял когда с атманом спорили.

Планшет не тянет? да ну, вы уверенны что ваш планшет поддерживает OTG?Ну, флешку поддерживает. После запитки АС-4 (и болидовского свистка на МС FTTI) он считыват, но не находит драйвер.

Кстати не знал у кого спросить, зачем ОВЕН меняет под себя?Наверное, для лучшей кармы. Типа мы не просто паятели, мы производители.

cp2102 работает, сам лично проверял когда с атманом спорили.На какой версии андроида?

Ну, флешку поддерживает. После запитки АС-4 (и болидовского свистка на МС FTTI) он считыват, но не находит драйвер.
Наверное, для лучшей кармы. Типа мы не просто паятели, мы производители.
На какой версии андроида?

андроид 4.2.2
ну думаю мало что зависит от версии, зависит от производителя.

Уж не глаз ли положили ?

Пока мне это малоинтересно. Набор функций Карликовой SCADA явно слабоват. Где полноценный редактор мнемосхем и далее по списку ?

Набор функций явно слабоват.
Ну так для реле ,с его задачами достаточно ,хотя и будут добавляться ..

Где полноценный редактор мнемосхем ?
Где ,где -в Wинде :D. В Каскаде другая идеология принята — использование штатных графических редакторов (рисование),в перспективе поддержка гиф ,для большей натурализации 😉 .Задача пользователя Каскады (разработчика проекта на ПР ) расставить нужные элементы по мнемосхеме .Кроме того ,многим мнемосхема не потребуется ,тогда просто пульт щита с рабочими органами управления на планшете.
Про обоснования уже много сказано ,поэтому не стоит повторяться .Кому нужно ,тот возьмет . Цели тягаться с полноценными скадами ни кто не ставил .
Это как ПРка и ПЛКа ,разные возможности (и цена) и области применения .

Так то да есть свои особенности в каждом деле. Се ровно смущает меня пока радио блютус понимаю что это все тот же сом порт но по радио. Как обстоят дела с дальностью на практике? Какова мощность вроде скрытый режим Hi Lo есть. Тут недавно по вашим статьям ради интереса была мысля по поводу блютус, платки прикупить в китае ради эксперимента но мне вайфай ближе вот в нет наработки есть с самодельными антеннами и длиной кабеля игрались долго до трех км пробивали на 50Мб, но в нем нет сом.

Добрый день.
Работа с WiFi тоже будет — modbus tcp.
«но в нем нет сом» можете подробней объяснить?
С чем связаться хотели?

А в чем фишка ПО в разных протоколах что ли я с пр не имел дела не раз или в конверторе протокола. Или вы прозрачный режим сом ПР совместили с режимом (модемом) для конект с планшетом.

мы хотели сделать полностью прозрачный режим, однако пришлось немножко вмешаться.

И в чем фишка если не секрет из за чего вмешались это связано с безопасностью или планшет умеет только так.

Извините, но в данный момент больше сказать не могу, еще не доработано.

Не за что;), это Вам спасибо за Ваш труд.
Задачник с надписью Button- это кнопка нажав и удерживая которую можно будет изменять значения аналог и дискретных вводов/выводов и эти значения выводить на индикаторы (числовой или лампу)?
А «числовой задачник» — это можно будет вводить цифры тем самым (задавать нужное значение)? я правильно понимаю?

да, правильно.
Switch — переключатель, пишет 1 или 0 в зависимости от состояния.
Button — пока держите уст. 1, после отпускания 0.

Button — пока держите уст. 1, после отпускания 0.

может я не коректно поставил вопрос, Button — пока держите уст. логич. 1 -ца, это понятно. Но возможно ли пока удерживается кнопка изменение параметров индикатора задачника (например как при настройке электронных часов, нажимаем на кнопку Button1 значение(числа индикатора задачника изменяются в заданном диапазоне от 0 до 60, жмём на другую кнопку Button2 числа индикатора задачника изменяются в заданном диапазоне от 0 до -60) типа СЛАЙДЕР

Пока компоненты в КаСкаде между собой никак не взаимодействуют.
Я как понял вы хотите инкремент\декремент регистра с лимитом, такое ведь не составит труда сделать в ПР, а с помощью цифр. индикатора отобразить значение.

забавно, а как это будет реализовано по блютузу, постоянно будете посылать единицу? тогда с какой периодичностью, ноль тогда как будет задваться, постоянно или однократно?

Уже реализовано, однократно.

То есть анализируем два события -касание и снятие пальца?
А сетевые переменные в ПР сами сохраняются . так? И меняются при каждом событии..
Кнопка самописная 😀

Уже реализовано, однократно.

А не будет того, что отправка «отпускания» кнопки потерялась (ну, продолбался пакет, или ещё что) и ПР-ка думает, что кнопка залипла?
Есть периодическая синхронизация полного состояния?

И второй вопрос: контрольная сумма надёжная при передаче?
Не будет того, что передаём одну кнопку, а на ПР-ку совсем другая приходит? Т.е. бит-два испортится при передаче и вместо команды «полный стоп» на ПР придёт команда «полный вперёд».

После записи бита, не важно нажали вы или отпустили палец, будет проверка. Следом проверится этот бит.

Используется crc16, протокол modbus rtu.

После записи бита, не важно нажали вы или отпустили палец, будет проверка.
Ничего не понял.

Давайте на примере:
1) Нажали — передалась команда «едем»
2) Держим — вроде, как ничего не передаётся, но ПР-ка помнит, что «ещё едем»
3) Отпустили — планшет было хотел передать команду на «больше не едем», но глюк bluetooth и эта команда потерялась.
4) В итоге на планшете нарисовано «кнопка отпущена», а ПР-ка во всю фигачит

Как такое будет отработано?
Когда ПР-ка поймёт, что «неплохо бы и остановиться»?

Используется crc16, протокол modbus rtu.
Ни разу не приходилось скачивать битые файлы из интернета?
И это «протокол TCP CRC16» + «Ethernet CRC32».

Вы же предлагаете bluetooth, т.е. заведомо шумную среду передачи. Можно сделать что-то более серьёзное, чем CRC16?

Therac-25 слышали?
Прочитайте, пожалуйста: https://ru.wikipedia.org/wiki/Therac-25

Ничего не понял.

Как такое будет отработано?
Когда ПР-ка поймёт, что «неплохо бы и остановиться»?

Если команда не передалась, то есть 2 варианта.
Первый — по таймауту, появится восклицательный знак на компоненте (Button в это случае). Протоколом определено подтверждение команды, так вот если нет подтверждения, то вы об этом узнаете за считанные миллисекунды.
Второй — разрыв связи, все компоненты работающие с этим сервером «покраснеют» и каскада будет пытаться восстановить связь, сопровождается всё это текстовыми сообщениями.
ПР будет реагировать ровно так, как вы её запрограммируете, что выходит за рамки данной темы.

Ничего не понял.
Ни разу не приходилось скачивать битые файлы из интернета?
И это «протокол TCP CRC16» + «Ethernet CRC32».

Вы же предлагаете bluetooth, т.е. заведомо шумную среду передачи. Можно сделать что-то более серьёзное, чем CRC16?

Therac-25 слышали?
Прочитайте, пожалуйста: https://ru.wikipedia.org/wiki/Therac-25

Уточните пожалуйста, вы предлагаете изменить протокол только между блютусом?
Или вы предлагаете нам улучшить modbus rtu в ПР?

Уточните пожалуйста, вы предлагаете изменить протокол только между блютусом?
Или вы предлагаете нам улучшить modbus rtu в ПР?
Я так понимаю, поправить modbus rtu не в ваших силах.
Поэтому говорю про bluetooth канал.

vladimirisitnikov не путайте битые файлы и контрольную сумму

Я совершенно точно не путаю.

vladimirisitnikovпри передаче файлов контрольные суммы не используются, так как предполагается, что пакеты контролирует стек ТСР
Так зачем же тогда выкладывать и проверять MD5 контрольные суммы, если TCP и так контролирует пакеты?
Кстати, повторюсь: пакеты не только TCP контролирует, но и Ethernet. И в Ethernet гораздо сильнее контрольная сумма.

Дело в том, что даже при всех TCP и Ethernet контрольных суммах, могут возникать (и реально в жизни случаются) такие ошибки при передаче, которые не обнаруживаются ни TCP ни Ethernet слоями.
Все думают, что передача нормальная, а реально просто звёзды так сложились, что контрольные суммы совпали.

Это я и называл «скачивать битые файлы».
Качаем файл, он сохраняется нормально, без разрывов связи, а по факту битый: MD5 не сходится.

Понятно, что каскада не гигабайтами данные передаёт, но и баг «случайно выполнилась не та команда» для конечного пользователя будет крайне досадным. Немало волос в разных местах выпадет тогда, когда отлавливать такой баг будут.
Конечно, грамотный проектировщик 100500 концевиков поставит (или как там принято?).

Но, скорее всего, народ будет проще и будет размышлять в духе, что, если спрятать «кнопку >» на особом экране и закрыть паролем, значит «туда случайно уж точно не нажмут». А тут, каскада, такая, раз и нажимает из-за того, что по bluetooth данные побились.

Поэтому и говорю, что если по bluetooth только CRC16, то звучит крайне ненадёжно.
По крайней мере, если есть возможность задействовать более стойкие суммы, то лучше это делать, чтобы у конечных пользователей «просто работало» ™

Уже реализовано, однократно.

тогда об’ясните в чем отличие от обычной кнопки? И да,Анатолий что то говорит про отображение обратной связи, так если палец будет жать на кнопку,как под ним различить состояние объекта?

О, звучит хорошо.

Я так понимаю, поправить modbus rtu не в ваших силах.
Поэтому говорю про bluetooth канал.
Поправить можно все ,только зачем .
Канал блютуз ,как физическая среда очень устойчив к помехам ввиду применяемого способа передачи (сменяемой частоты).В технологии Bluetooth для борьбы с помехами используется адаптивная перестройка частоты (AFH). Технология AFH основана на использовании только «хороших» частот
и отказе от «плохих» частот. После каждого пакета оба устройства перестраивают свои
передатчики на новую частоту, то есть переключаются с одного радиоканала на другой
(расширение спектра скачкообразной сменой частоты, FHSS). Таким образом, если помехи на одном канале препятствуют передаче данных, ретрансляция всегда происходит
по другому (чистому) каналу.Двусторонняя связь в сочетании с AFH гарантируют максимально близкую к 100% устойчивости к радиочастотным помехам
Про наводки и экранирование кабелей передачи информации вы наверное слышали .

да я вроде не требую от Вас раскрывать реализацию, понадобится я и так код посмотрю. Я просто даю маячек, куда нужно смотреть чтоб скада нашла более широкое применение.

подьем груза -пока держишь груз поднимается\опускается
вот еще как бы вопрос, пока держишь это будет какой то параллельный процесс не мешающий обмениваться информацией с ведомых устройств

вот еще как бы вопрос, пока держишь это будет какой то параллельный процесс не мешающий обмениваться информацией с ведомых устройств
Странно от вас слышать такие вопросы .Естественно пока держишь палец на кнопке ,то вторым пальцем не сможешь управлять (вверх и низ одновременно:D.)Нажатие(удержание) не влияет на процесс отображения (обмена) .
За маячек отдельное спасибо 😮

почему странно, может я опять задумал какой нибудь вопрос задать, только не сформулировал еще

и почему естественно, у меня ребенок в играх двумя различными кнопками управляет одновременно, например

почему странно, может я опять задумал какой нибудь вопрос задать, только не сформулировал еще

и почему естественно, у меня ребенок в играх двумя различными кнопками управляет одновременно, например
попробуйте мышкой(курсором) две кнопки нажать :D.Можно анализировать и два пальца на тачскрине ,но пока это отложено ,есть дела по важнее (срочнее ;))

вот еще как бы вопрос, пока держишь это будет какой то параллельный процесс не мешающий обмениваться информацией с ведомых устройств

Нажали, отправилась команда, ожидается подтверждение.
Если подтверждение пришло до истечения таймаута, то продолжается опрос остальных регистров.
Если истек таймаут, то восклицательный знак (уведомление).
После отпускания пальца всё аналогично.

незнаю, зачем Вы мне эти прописные истины пишите, я ждал примерно следущего ответа/ов, запрсоы становятся в очередь или используется синхронизация метода или я незнаю как себя поведет прога, если одновременно будет послан запрос на получение регистров и запрос по событию от кнопки

Не знал, что Вас настолько глубоко это интересует.
Организованна очередь, по нажатию на кнопку она прерывается, причем ожидается завершение предыдущей транзакции, после выполнения продолжается опрос дальше.

Сегодня 03.02.2016 -День Рождения КаСкады .Для удобства поиска все версии КаСкады будут размещаться в первом посте темы http://www.owen.ru/forum/showthread.php?t=23045&p=191806&viewfull=1#post191806

Теперь нашим любимым ПРкам будет веселее .

А если был бы модуль ,например ввода или вывода (пока дискретные),то можно ,для эксперимента напрямую отображать состояние входов (датчиков) и управлять выходами (типа ручное управление для некоторых задач) без ПР . -например охранная сигнализация и еще что.

Да, готоваый вариант безпроводной технологической сигнализации с дистанционным сбросом с телефона аварийного канала. Не нужно бежать к щиту управления, и нажимать кнопку.

Спасибо ,АТМАН .Для Вас и всех потенциальных пользователей- управление с ноутбука КаСкадой на смартфоне ,с дублированием на смартTV:eek: без проводов . rolleyes:.Не хватает только ПРки:o,но это уже на видео 😎
РС и заказчик

Если вам мал экран смартфона или планшета ,то можно продублировать изображение экрана смартфона на экране смартTV, через сеть вайфай;):rolleyes::eek: Табло можно сделать любого размера. у начальника в кабинете 🙂
Думается что такое табло будет не дороже чем ПЛК и светодиодные ленты :p

всё замечательно, но это я понял работа allcast или подобных, у меня на телефоне например нет поддержки и самснговский пакет даже не устанавливается, сможет ли разработчик «забомбить» сразу из приложения стрим в сеть, чтоб картинку можно было видеть в любом браузере/проигрывателе, по примеру IP-камеры?

Читайте также: What is nfc app android

Добрый день.
Мы думали об этом, но мы пойдем по другому пути.
Есть отдельные приложения позволяющие управлять устройством через сеть, TeamViewer например, используйте их.

Ровки, Вы откровенно палитесь со своим подглядываеием.
Ну теперь всем ясно почему Каскада требует слишком много прав на доступ при установке.
—————-
Поинтересуйтесь в настройках Adobe Flash Player, сколько и какие сайты пытались получить доступ к Вашей камере и и мкрофону. Удивитесь наверно.
———————
Ровки, Вам не кажется что Ваш программер проявляет себя как малолетний хакер.

Программер тут не причем ,я сам использовал известные приложения.Меня интересуют все возможности панели-смартфона ,которые будут использовать при случае ,необходимости .Приложение работает в фоновом режиме ,а не внутри Каскады.

Добрый день.
Какие права вас смущают?
Что значит слишком много?
Насчет хакера вы явно заблуждаетесь.
Прошу не переходить на личности, писать по делу и конкретно, спасибо за понимание.

Зачем приложению которое не умеет звонить доступ к телефону и соответственно к телефонной книге?
Это конечно можно объяснить тем что у андроида такие требования потому что. бла, бла, бла и возможность звонков никак не связана с.
————————
Ровки, не всё так просто, заплатил, получил то за что заплатил.
Поинтересуйтесь кто пытался получить доступ к камере твоего ноута. Поинтересуйся для понимания вопросов безопасности.
————————
Кстати уайт-спирит творит чудеса с грязью на клаве и тачпаде.:)

Никаких бла, бла, бла.
Всё просто, у Каскады есть компонент, после нажатия на который совершается вызов. Горячие клавиши помните на старых телефонах?
Отсюда и требуется разрешение для совершения звонков, с телефонной книгой Каскада никак не работает, номер вы пишете сами в ручную, сама программа не звонит.
Если вас смущает эта возможность, то ее можно вырезать, убрать этот компонент, соответственно никаких прав для звонков не потребуется, я писал об этом.
Мы написали этот компонент т.к. посчитали что быстро совершить вызов оператору с рабочего места одним нажатием пригодится, а использовать или нет решать вам.

И еще раз уточню, Каскада не получает доступ к камере, то, что продемонстрировал rovki — это другая бесплатная программа.

В настройках Adobe Flash Player, в панеле управления винды должен быть ярлык.
—————-
KaScada Наверно Вы понимаете что безопасность не всё так просто, не позволяйте Ровки делать посты, которые ставят под сомнение честность продукта, не вставляйте туда всякие фичи, не подумав 10 раз. Покупатели тут несколько отличаются от школьников на Google Play.

Ну вас понесло ,какие фичи ?Честность продукта -это что ?Я ж не гугл ,что бы делать закладки ;)Безопасность на производстве превыше всего ,оглянитесь, по всюду камеры.Если работадатель решил поставить камеру ,значит тому быть и ваше право искать другое место работы .А если человек реализовал для дома охранную систему на ПР с видео слежением и отсылкой СМС это его дело .
В перспективе обдумываю включить синтезатор речи (сообщения для слабовидящих),голосовой ввод команд ,сканирование отпечатков . итд.

.Если работадатель решил поставить камеру ,значит тому быть и ваше право искать другое место работы
Я про то что в данном случае могут подглядывать за работодателем.

А если человек реализовал для дома охранную систему на ПР с видео слежением и отсылкой СМС
Как вы относитесь к ivideon, ничего не смущает?

Я про то что в данном случае могут подглядывать за работодателем.

Как вы относитесь к ivideon, ничего не смущает?
Я не специалист и не больной ,что бы смущаться .Облака . с них виднее;) ,ivideon у меня есть ,но еще не разобрался . еще лет пять и все о всех будут знать .А иначе телефоны ,интернеты в помойку и в лес, и в лес. тайгу:cool:

Сегодня выяснилась одна особенность работы модуля ВТПР .Если Пр114 224 . запитать от БП 24в.то модуль не читает регистры ПР .Он не любит плавного повышения напряжения питания ,резко растет потребляемый ток .Сам ПР включается через более чем 5сек при питании от -24в .Думали что модуль неисправен ,но стоило запитать ПР от 220в ,ПР запускается мгновенно и нормально работает модуль ВТПР.Вывод -нельзя использовать данные модули блютуз совместно с ПР114 ,если оно запитывается от 24в.

Анатолий, если у Вас остались мои модули, то проверте , работает ли мой адаптер в этом варианте запитки пр-ки? Очень интересно какой будет результат теста.

У меня нет ИП на 24в сейчас ,проверка осуществлялась на оборудовании пользователя ,который приобрел модуль с Каскадой и у него не работал модуль .Он привез ко мне модуль для обмена и приехал с собственным макетом .два часа мучились ,перепробовали десятки модулей ,пока я не заметил ,что лампа питание на ПР загоралось через 5-7 сек,после подачи напряжения 24в (я в таком режиме даже не проверял модули на стенде).Главное проверяем модуль у меня в линии все работает ,ставим на его стенд -не работает .Как только запитали от 220 все стало лететь.В результате пользователь купил еще один комплект ..

Я проверю у себя этот вариант, а Вы проверте у себя, это очень важный момент в тестировании адаптеров.

Для дела не жалко .Лечение глаз стоит дороже.:p

И что только эти русские не сделают, вместо того, чтобы дороги строить (с).
А по сути, как я уже говорил, вместо того, чтобы не сделать инструментальную среду на ПК.

В честь 25годовщины основания компании ОВЕН- 25 активаций КАСКАДЫ бесплатно !Спешите выслать код для получения ключа от Каскады (только для зарегистрированных пользователей форума )

РС
Но для работы активированной Каскады с ПР нужны модули ВТ ,к сожалению они пока не бесплатные 😉

Начинаем реализацию отправки СМС по событию .Нам видится так- по началу события (установка бита в регистре) ,отправляется СМС по заданному телефону и с заданным содержанием (на этапе проектирования) .В меню компонента СМС есть крыжик «повторить СМС» и задается время через которое будет осуществляться повтор отправки СМС до тех пор пока не сбросится бит вызвавший отправку .Если время не задано (нет крыжика) ,то отправка одиночная .В момент отправки СМС на панели раздается кратковременный звуковой сигнал и всплывающий текст отправленного СМС. Значок СМС отображается только в редакторе ,в работе его не видно.Задач и необходимости отправки СМС может быть множество .Может еще что посоветуете на тему СМС.:rolleyes:
управление по СМС пока не предлагать 😎

а какой в этом скрытый смысл, сообщения отправляет не бездушный контроллер, а панель в руках отвественного, как раз за правильную работу оборудования

Задач много и разных .не все же ЖКХ .Например ,за час до приезда на дачу включить обогрев или еще что .

подобный ответ подпадает под совершенно иные действия
управление по СМС пока не предлагать противоречия не видите

зачем панели функция отправки сообщений, если она есть интерфейс для человека, отвечающего за оперативное вмешательство в работу оборудования в различных ситуациях.
Зачем панели функция отправки сообщений, если для производства будут в основном пользовать дешевые модели в которых нет gsm

хз, но я б на кнс вместо ип320 и пм01, что в сумме 15 000 рублей планшетик бы поставил в щит, слесарь на кнс появляется раз в неделю при штатной работе, поэтому hmi + gsm не плохо
другой вопрос планшет этот как зиму перенесёт. но обогрев при сильных морозах есть.
но опять же, задачи разные, не хотите смс не используйте да и всё.

на ммс-ках разоритесь 🙂 даже СМС и те больше рубля стоят.

А в ММС будете посылать фото входящих в сауну ? 🙂

ну так не посредством же cмc делать онлайн, моё предложение через сокеты TCP/UDP раздавать инфу клиентам Вы отвергли, а сейчас предполагаете сделать именно это по сути

Шёл 2018 год. В Каскаду добавлена поддержка голубиной почты )

Добрый день.
Если есть предложения, мы с удовольствием выслушаем.

Для не просвященных пояснили бы с чем едят . а то может то же самое только с хреном :p

React Native это подход (библиотека), который продвигает Facebook для программирования под Android/iOS.
Якобы, он позволяет без особых заморочек делать выпускать почти одну и ту же программу под Android/iOS/Web.

Вот график популярности: https://www.google.ru/trends/explore#q=react%20native
В 2015-ом объявили, и сейчас это «модная, молодёжная» балалайка.

Хотя, конечно, «каскада на iOS» это, скорее, оксюморон. Но почему бы и нет?

Шума много вокруг React Native, еще рано что либо серьёзное на нём делать.
За модой гоняться сломя голову не стоит. мода (http://analitic.livejournal.com/187688.html)

После установки этой программы на телефон, при нажатии на кнопку возврата на главный экран телефона стало постоянно выскакивать меню для смены темы начального экрана.В меню настройки начального экрана затисалась какая то тема от КАСКАДЫ которая не даёт там ни чего изменить. Или это только у меня такая хрень? Пока программу удалил .

Добрый день.
Вам андроид предлагает выбрать лаунчер по умолчанию. Если по русски, то спрашивает какую программу запустить по нажатию на кнопку home.
Более подробно написано здесь (http://android.mobile-review.com/news/31608/).
Эту функцию со следующей версии мы убрали, больше каскада на кнопку home реагировать не будет.

Мне интересно, зарядку в планшете часто отрывать будут?
Панель хотя бы IP65
Как то с щитом гармонирует.
А вот планшет, да еще и торчит.
Особенно на производстве, где работают наемные работники (а они аккуратно использую, оборудование берегут).

И например такая ситуация — сгорает зарядка, Вам звонят, говорят — панель не работает.
Что будете делать?
Объяснять заказчику как сделать? Не все заказчики такие, многие скажут — приезжай и делай.
Будете искать того же Киповца.

Почитываю тему, идея интересная, но к своим объектам что-то и притулить её некуда.

Почитываю тему, идея интересная, но к своим объектам что-то и притулить её некуда.
1.Закрепил так на щите планшет ,что бы проверить 3 вариант установки .Напомню варианты стационарного закрепления
1.Окно в дверке ,планшет внутри (самый надежный вариант)
2.Планшет на дверке снаружи (самый простой вариант) ,разьем прикрывается декоративной планкой .
3.Планшет снаружи на дверке ,на кронштейне (самый удобный вариант для оператора) .
У меня чаще сгорает ИП штатный ,чем для планшета .Сгорел ,купил за 150р . в любом салоне или в ЗИП положил.Простой оборудования дороже ,чем меня ждать ,да еще оплачивать дорогу ,проще самим купить за 150р.
Данную линию отправляю уже проверенному потребителю (покупает вторую линию) ,поэтому знаю ,как у них относятся к оборудованию .Планшет высоко ,ногой не зацепишь ..Зато можно установить нужный наклон ,если сидишь видно без бликов .Щит установлен в одном месте ,а оператор стоит немного в стороне он щита ,наблюдает процесс нанесения клея и тд.И если закрепить в данном случае панель жестко на щит ,то ни фига ему не будет видно под любым углом . А так -настроил по высоте и стороне панель и работай -видно одним взглядом .

Планшет мастер ,если нет слейва (выключен\неисправен) ,то Каскада подсвечивает все компоненты ,которые к нему адресованы красным цветом ,к остальным слейвам обмен идет штатно ,причем первый пропавший не мешает остальным .
22852
О таком режиме работы не задумывались? Смысл: оператор постоянно находится в радиусе приёма 1-2 установок — или протяжённая установка, или коттедж.
Естественно, все элементы управления должны быть активны.

Планшет 10дюймов ,в карман.
Планшеты и карманы разные бывают. В мой без проблем ПЛК110-60 помещается. 😉

22852
О таком режиме работы не задумывались? Смысл: оператор постоянно находится в радиусе приёма 1-2 установок — или протяжённая установка, или коттедж.
Естественно, все элементы управления должны быть активны.

Планшеты и карманы разные бывают. В мой без проблем ПЛК110-60 помещается. 😉

уже месяц как прорабатываю Ваш вариант, возможно появится субмодуль Bluetooth -ZigBee, но расстояние будет измерятся сотнями метров, на наружную антенну будет измерятся километрами.

Для этого есть мышка для разработчика ,а пользователь хочет пальцем ноги тыкать.Не передергивайте .Речь шла только о панели HMI и единстве среды разработки ПО для панели и среды ее выполнения .Это как на ноуте в винде запустить конфигуратор сп270 и потом ноут превратить в HMI панель для работы с ПР.Речи о разных ОСях не было и цели не ставилось .Андроид выбран исключительно из дешевизны планшетов и все..А все примочки Андроида как бонус.
В идеале ,OL и HMI на андроде ,на одном устройстве +ПР .ни пк ,ни ноутов ,с их осями ,драйверами и всякой программной бякой . Все в одной коробке ,включил ,пальцем поводил ,зашил ,включил и пошел работать в тепличку ,а не изучать талмуды .

Панель хотя бы IP65

Так это кому что нужно ,есть смартфоны IP67 http://droidway.ru/65-klass-zaschity-ip-67-v-smartfonah.html
http://www.mobiledevice.ru/71740-tm-x6-r6-ultimate-thor-huawei-texet-runbo-ginzzu-viking-so.aspx .
И планшеты http://www.crn.ru/news/detail.php?ID=96943 А вы часто роняли штатную панель ?А я частенько планшет ,а смартфон так постоянно из рук валится 😮

На некоторых объектах щиты с керхера моют.Т.е. вы предлагаете поставить телефон или планшет за 30 тыщ на щит?
Да его в первый же день унесут.

Да ну. Вы как маленький, если у вас с керхера моют, в чем я очень сомневаюсь, то и требования к оборудованию, точнее к классу защиты у вас высокие. И если вам сказано ставить не ниже ip 68, а вы ставите ip 21, то вас умным не назовут.
Какая hmi будет думать за вас, свои то мозги иметь надо.
Просто бред.

Да ну. Вы как маленький, если у вас с керхера моют, в чем я очень сомневаюсь, то и требования к оборудованию, точнее к классу защиты у вас высокие. И если вам сказано ставить не ниже ip 68, а вы ставите ip 21, то вас умным не назовут.Какая hmi будет думать за вас, свои то мозги иметь надо.
Просто бред.

Ну хорошо у Вас мозги есть.
Хотя если не заметили на что я отвечал, сомнительно как то.

Я может погорячился, вас никак оскорбить не хотел, я имею ввиду конкретно керхер, любого умным не назовут в такой ситуации.
А про «в первый же день унесут», ну так ставьте экран за орг.стекло и антивандальный трекбол.

Да его в первый же день унесут.
У вас Начальство поломалось, требуется срочная замена. Это административная проблема, всё описано в ТК РФ и УК РФ самым подробным образом.
При чём здесь разработчик?
По такой логике из-за одного-двух неосиляторов нужно закрыть все новые разработки? все остальные должны в каменный век скатиться?
Из — за тех, кто ложку к уху подносит, запретить всю кухонную посуду?

всё описано в ТК РФ и УК РФ самым подробным образом.
При чём здесь разработчик?

Для справки: если кто-то оставит открытую заведённую машину, и её угонят, то виноват будет не тот, кто угнал, а тот, кто не позаботился о сохранности своей собственности.
Да и, даже, если просто открытую машину с ключом в замке зажигания, то всё равно сам виноват.
Вот, если машина закрытая была, тогда уже другой разговор.

Понятно, что есть ТК и УК, но: «Статья 210. Бремя содержания имущества. Собственник несет бремя содержания принадлежащего ему имущества, если иное не предусмотрено законом или договором.»

Поэтому, проектировщик должен думать и о том, чтобы не создавать ситуаций, подстрекающих к краже.
«панель оператора» простому смертному нафиг не нужна. А планшет — в хозяйстве пригодится.

я на столько с вами не согласен, что начал гуглить.
http://volga.news/article/358938.html

И? Благородный Дон же понимает, что случаи бывают разные?

Чем случай «нашёл заведённую, ничейную машину» отличается от «нашёл 1000 рублей»?
Правильно, мало чем. Конечно, сумма отличается, и есть некое ощущение, что «машина не может быть ничейной», но одно дело ощущения, а другое дело буква закона.

Вот пример с машиной:

а Сомхишвили В.Ш., воспользовавшись тем, что у него имеются ключи от ее квартиры, самовольно взял ключи от машины, после чего попал в ДТП, с заявлением об угоне автомашины она (Шанина М.В.) не обращалась, доверенность на право управления транспортным средством у него (Сомхишвили В.Ш.) не имеется.

Суд учитывает, что Шаниной М.В. заявления по факту угона автомобиля Сомхишвили В.Ш. не подавалось, ключи от машины и документы на нее находились в квартире в известном и доступном ему (Сомхишвили В.Ш.) месте, ключи от квартиры Шанина М.В. предоставила Сомхишвили В.Ш., достаточных и разумных мер по ограничению доступа к ключам от автомашины и документам на нее Шаниной М.В. не принято, никакими условиями или обязательствами она не ограничила данный доступ для Сомхишвили В.Ш., поскольку доказательств обратного суду не представлено, ранее доверяла пользоваться ему (Сомхишвили В.Ш.) указанной автомашиной. На основании изложенного, с учетом той заботливости и осмотрительности, какая требовалась от Шаниной М.В. в целях контроля за ограничением владения автомобилем лицами без надлежащих полномочий, предотвращения такой возможности, оставление ключей от машины в квартире в доступном и известном Сомхишвили В.Ш. месте, добровольного предоставления последнему ключей от квартиры не отвечает принципам разумности, заботливости и осмотрительности, свидетельствует о наличии в действиях Шаниной М.В. вины в противоправном изъятии автомобиля Сомхишвили В.Ш. Шанина М.В. как собственник автомобиля в силу положений ст. 210 ГК РФ несет бремя содержания своего имущества, а потому обязана принимать меры к тому, чтобы ее имущество не было доступно лицам, не имеющих каких-либо законных оснований к пользованию данным имуществом.

Взыскать с ООО «Росгосстрах»

Т.е. некто В.Ш. самовольно взял ключи и попал в ДТП.
Суд установил, что платить должна владелица машины — т.е. М.В.
В решении суда взыскивают с Росгосстрах’а, т.к. там М.В. страховалась.

я на столько с вами не согласен, что начал гуглить.
http://volga.news/article/358938.html
И, да, возбуждено_уголовное_дело != угонщика_признали_виноватым. Вот покажите определение суда, где пишут, что, несмотря на 210, всё равно во всём виноват угонщик.

Уголовное дело по факту кражи дорогостоящего имущества в любом случае обязаны возбудить. Да, зачастую не хотят возбуждать, т.к. не хотят портить статистику. Но по закону должно быть наоборот: возбуждать всегда, а уже потом разбираться кто виноват.

На рассмотрении дела запросто может оказаться, что «статья 210», сам виноват и т.п.

И, да, возбуждено_уголовное_дело != угонщика_признали_виноватым. Вот покажите определение суда, где пишут, что, несмотря на 210, всё равно во всём виноват угонщик.

На рассмотрении дела запросто может оказаться, что «статья 210», сам виноват и т.п.
Хорош уже флудить в теме :mad:,заняться нечем:mad: ,тогда в курилку:mad: ..
Смайлы сами расшифруете ?

Хорош уже флудить в теме :mad:,заняться нечем:mad: ,тогда в курилку:mad: ..

Обсуждается вполне конкретный вопрос: риск кражи планшета выше, чем риск кражи панели оператора.
Вопрос имеет самое прямое отношение к тому, как будут проектироваться проекты с каскадой.

Ещё раз подчеркну: я говорю о вполне реальных случаях, когда применялась статья 210. Если не знать, то и не подумаешь, что она так может работать. Поэтому проектировщики могут недооценить риск кражи планшетов.
Предупреждён — значит вооружён.

Призываю вас к сдержанности и трезвой оценке происходящего.

5. На Форуме запрещено.
5.4. На Форуме ПОЛНОСТЬЮ запрещается использование ненормативной лексики в ЛЮБЫХ проявлениях. Запрещены любые интерпретации ненормативной лексики, в том числе с использованием символов, подменяющих буквы. Если пользователь считает, что его права нарушили, он вправе обратиться в вышестоящую инстанцию — к администратору. Решение администратора является окончательным и обжалованию не подлежит;
5.9. Оскорблять других участников форума.

Смайлы сами расшифруете ?
Я вот и не пойму риторический вопрос был или нет. В любом случае, пробел перед знаками вопроса и перед запятыми не ставится (http://orfogrammka.ru/%D1%82%D0%B8%D0%BF%D0%BE%D0%B3%D1%80%D0%B0%D1%84%D 0%B8%D0%BA%D0%B0/%D0%BF%D1%80%D0%BE%D0%B1%D0%B5%D0%BB_%D0%B8_%D0%B7 %D0%BD%D0%B0%D0%BA%D0%B8_%D0%BF%D1%83%D0%BD%D0%BA% D1%82%D1%83%D0%B0%D1%86%D0%B8%D0%B8/).

5. На Форуме запрещено.
5.8. Использовать всевозможные интерпретации русского языка и сознательная замена культурного литературного наследия русского языка

Я не первый раз в своей жизни вижу как через мерное рвение к знаниям, в не окрепшем организме человека,повлияло на поведение и привело его к изоляции и одиночеству в известных местах.
Про панель -песня Хулигана.

В проходном двору
Хорошо вору .
Утащу планшет
Будет мне гешефт.
Продам всю эту жесть
В палате номер шесть.
А то,что не возьму
Молотком казню.
Поставлю запятую ,
Пока я тут лютую .
Статью по изучаю
Других по обучаю.
Плевать мне на обычаи
И всякие приличия-
Сын отца не учит ,
А только часто мучает.
Вот такой речитатив
После дозы я притих.

Источник
