VAS 5054A — выбор, покупка, работа с тестером

Что такое VAS 5054A
Диагностический адаптер VAS 5054A (радиоголовка, голова, трансмиттер) нужен для подключения диагностического программного обеспечения VAS PC или ODIS, компании Volkswagen.
Подключение возможно кабелеи или беспроводным способом по Bluetooth
Используется для диагностики автомобилей группы VAG: Audi, VW, Seat, Skoda, Lamborgini, Bentley, Bugatti, MAN.

Чем отличается VAS 5054A от диагностических кабелей
VAS 5054A может все тоже что и диагностические кабели типа Вася диагност, плюс дополнительно к этому:
1. Ведомый поиск неисправностей
2. Обновление ПО различных электронных блоков автомобиля (с помощью ODIS-Engineering).
3. Расширенная языковая поддержка, т.к. русификация идет от «производителя» ODIS

Что такое VAS PC
Программа для диагностики автомобилей концерна Volkswagen. Работает с китайским клонам VAS 5054.
Последняя версия VAS PC v19.00.00 RUS (с 2012 года больше не обновляется)
Для свежих авто не подойдет, ему на смену пришел ODIS.

Что такое ODIS
Offboard Diagnostic Information System Service для автомобилей концерна VAG, может быть установлен на VAS 5051B, VAS 5052A, VAS 6150, VAS 6150A, VAS 6150B, VAS 6160 либо на стандартных стационарных или портативных компьютерах и использовано с VAS5054a, VAS 5055, CarDAQ-Plus, iFlash, PassThru SAE J2534.
По умолчанию ODIS с 4-ой версии работает с адаптером VAS5054a только на Windows 7.
На Windows 10 рекомендуют использовать VAS 6154 или PassThru совместимый адаптер.
Некоторые запускают его и на Win 10 с VAS 5054A например через виртуалку.

Есть 2 версии ОДИСа: ODIS-Service и ODIS-Engineering.
Если кратко, то разница между ними в том что ODIS-Engineering нужен только для прошивки блоков оффлайн.
ODIS Service позволяет читать и удалять ошибки в блоках, читать/писать значения в каналы адаптации, длинные и короткие кодировки в электронные блоки; выполнять адаптации и тест исполнительных устройств. Обновление прошивок блоков и снятие защиты компонентов умеет только при наличии логина и пароля онлайн-доступа. Установочный комплект ODIS-Service включает в себя все необходимое и весит 20Гб.
ODIS Engineering позволяет прошивать блоки офлайн, без доступа к серверам VW. Для этого нужны файлы прошивок для конкретного блока, официально они выпускаются на специальных дисках Flash DVD. Скачать свежий можно тут: Flashdaten VAG (datflash service42) Audi VW Seat Skoda Lamborghini Bentley MAN [2021-04-07] ODIS-Engineering весит 10Гб.
Последние доступные версии одиса:
ODIS-Service 7.1.1 и ODIS-Engineering 12.2.0 (требуют Win 10)

Сколько стоит VAS 5054A
Около 120 тыс. руб. за оригинальную версию VAS 5054A и около 5 тыс. руб за приличную китайскую.

Где можно купить VAS 5054A
Из проверенных мест лично — ниже, стоит брать под номером 1.
1. VAS5054A оригинальный OKI M6636 + AMB2300 + Bluetooth 4,0
https://ru.aliexpress.com/item/Advanced-VW-. 1386127288.html

В принципе любой из них будет диагностировать VAG, другие авто только с «Original OKI M6636». Уточняйте у продавцов до покупки что вам нужен именно VAS 5054a с оригинальным OKI M6636, с поддержкой режима PassThru (J2534). Данный чип необходим для поддержки протокола J1850 (SAE J1850). Оригинальный OKI M6636 и не путайте с OKI M6636B (микросхемы OKI M6636 и OKI M6636B это не одно и тоже, так как имеют разную распиновку).
Но лично считаю что лучше брать из Китая именно первую версию «Original OKI» т.к. она наиболее приближена к оригиналу.

Читайте также:  Grimvalor полная версия андроид

В режиме PassThru (J2534) есть возможность использовать сканер VAS5054A не только как дилерское оборудования для VAG группы, но и применять сканер для диагностики ряда других автомобилей. Ряд автопроизводителей добавил возможность использования своих дилерских программ с адаптерами PassThru (J2534) на уровне дилерского оборудования. Это Land Rover, Jaguar, Toyota и в меньшей степени Nissan. Однако для полноценного использования автосканера VAS5054A с автомобилямиотличными от VAG группы придется применять специальные переходники.
6154 WI-FI брать не стоит т.к. он не настоящий 6154 (очень сырая копия) и ОДИСом будет все-разно распознаваться как VAS5054A. Под Win10 работает только в режиме PassThru и не может прошивать блоки даже под Win 7.

Товар пришел быстро. Качество хорошее, но под видом Original OKI продавец иногда подсовывают поддельный чип.
По даташиту микросхемы (фото которого прикладываю) видно как должен выглядеть реальный оригинальный OKI чип.

Для диагностики VAG это не важно, а вот для диагностики других авто функционал при этом урезается.
Далее на фото будет видно что пришло.




По функционалу могу сказать что после танцев с бубном даже на Windows 7 (х64) удалось запустить с ним VAS PC-19.01.01 и последние ODIS-Service_5.0.4 и ODIS-Engineering_9.0.4
подсунув им драйвера odis.data.D-PDU_API_Softing_1.20.41 от старых версий ODIS.
С новыми драйверами, от новых версий одисов, PDI-API 1.20.42 голова не работает, так что просто меняем на старые и все ок.
Вообщем на VAG работает 100% и по кабелю, и по Bluetooth, про остальные не скажу, не пробовал.

Ставится на ноут не совсем просто, но все решаемо. На форумах есть все ключи под любую версию ODIS, лицензии и видео как все это ставить, достаточно просто погуглить по ODIS и прочитать внимательно на русском. т.е. не обязатьно требовать это все у продавца. В итоге адаптером доволен, вижу что после моей переписки с продавцом он даже «разделил» головы на разные, с чипом M6636, и чипом M6636B. Молодец! Оригинальный чип OKI должен быть без буквы B и с маркировкой как на моем фото. Так каждый сможет выбрать что ему нужно.

Можно ли одновременно использовать VAS PC и ODIS
Да, но они используют одни и те же библиотеки. Одис при установке определяет что есть в системе, и ставит только то, чего не хватает.
Поэтому сначала ставить VAS, потом ODIS.

Как можно проверить VAS 5054A на работоспособность
В VAS PC есть пункт «самопроверка». Самотестирование:
Проверку диагностического интерфейса VAS 5054A можно выполнить посредством функции Selbsttest (Самотестирование) в меню Administration (Администрирование), запустив процедуру самотестирования VAS 5054A.
При самотестировании происходит проверка основных функций VAS 5054A.
После нажатия OK (ОК) будет показан результат успешного самотестирования.
При наличии неисправности будет указан номер ошибки и сообщение n.i.O. (Неисправно).

Номер ошибки Описание неисправности / проверяемая функция
700.2101 Внутренняя ошибка
700.2102
700.2103
700.2108 Неисправность шины автомобиля, ошибка доступа K-линии
700.2111 Неисправность шины автомобиля, ошибка доступа L-линии
700.2113 Неисправность шины автомобиля, ошибка доступа шины CAN-Highspeed
700.2114 Неисправность шины автомобиля, ошибка доступа шины CAN-Lowspeed
700.2115 Неисправность шины автомобиля, ошибка доступа J1850-PWM
700.2116 Неисправность шины автомобиля, ошибка доступа J1850-VPW
700.2230 Неисправность шины автомобиля, ошибка доступа сигнала зажигания
Ошибка с таким номером может возникать также при выключенном зажигании или в автомобилях, на диагностическом разъёме которых отсутствует сигнал зажигания.
В этом случае сообщение не считается ошибкой.

Читайте также:  Как удалить аккаунт одноклассников с андроида

Как ставить ODIS
1. Обновления Windows 7
2. Установка оболочки, файла лицензии
3. Установка плагина, патча.
4. Установка постсетапа.
5. Установка проектов.
6. VehicleMapping.rar — соответствие проектов по маркам и моделям)
путь: c:\Program Files (x86) или Program Files\Offboard_Diagnostic_Information_System_Engin eering\Manuals\*** а потом можно смотреть как на скрине.
7. VAS5054 сборка.rar — для клонов, которые не могут работать с PDU-API 1.20.042).
копировать папку VAS5054 обычно от 41, если у кого то и с 41 не работает, то ниже версии, вообщем найти ту с которым будет работать.
а от 42 переименовать на всякий случай например: ###VAS5054orig. путь: c:\Program Files (x86) или P

Как и при установке ELSA обязательно нужно выбирать 4 языка: немецкий, английский GB, английский US, русский.
Без этого файлы базы данных не все ставятся, программа может ругаться.

Обновление ПО различных электронных блоков с ODIS-Engineering
1. Без крайней необходимости лучше этого не делать, есть большая вероятность, что напутав что-либо получите «кирпич» вместо рабочего и весьма дорогого блока.
2. Если все-таки решились, передварительно сделайте полную диагностику авто одисом и сохраните ее результаты, дабы сохранить информацию с текущущей кодировкой блоков.
3. Запишите себе VAG номер перепрограмируемого блока, версию «старого» ПО и версию нового ПО для вашего блока, которую хотите «залить».
Обязательно погуглите все эти номера — с большой вероятностью вы найдете для себя полезную информацию, и возможно сможете не наступать на чужие грабли!
4. Обеспечте постоянную подзарядку аккумулятора для автомобиля!
Обновление ПО некоторых современных блоков может длиться несколько часов, а прерывание этого процесса из-за разряженного аккумулятора почти наверняка убьет блок и на выходе получите «кирпич»!
5. Осуществлять перепрограммирование с использованием Bluetooth-соединения категорически запрещается.
В обязательном порядке необходимо использовать только кабельное соединение (по кабелю USB)!
.

З.Ы.
Да, забыл написать, для дизелистов важно: c VAS 5054A можно запускать принудительную сервисную регенерацию сажевого фильтра в «Ведомом поиске неисправностей»при забитости 70% когда уже «только в сервис» и нормальная регенерация DPF невозможна.
В ОДИС клик правой кнопкой мыши на блоке: Электроника упр. двигателя—Ведомый поиск—Сервисная регенерация саж.фильтра.

Источник

VAS 5054A — диагностический комплекс (Русская версия)

VAS5054A — универсальный беспроводной OBDII адаптер для компьютерной диагностики и тестирования электронных компонентов автомобилей группы Volkswagen-Audi (Audi, Seat, Skoda, Volkswagen). VAS Full Chip версия!

VAS 5054A считается универсальным решением для ремонта и диагностики авто VAG группы. К последней относятся VW, Seat, Skoda, Audi. Встроенный Bluetooth-интерфейс в VAS позволяет создавать надежное соединение автомобиля с ПК или ноутбуком. Это способствует значительному облегчению работы в условиях сервиса, поскольку отпадает необходимость в кабеле.

Применение диагностического комплекса VAS 5054A актуально как в автосервисах, так и в гаражах автовлюбителей. Что касается диапазона универсальной беспроводной связи Bluetooth, то радиус ее действия в 5, а иногда 10 метров — это просто находка для мастеров автосервисов и обычных автолюбителей.

Читайте также:  Когда будет обновление андроид 11 для honor view 20

У сканера VAS 5054a имеется модуль для программирования ЭБУ машины. Это дает возможность «адаптировать» неродные либо новые комплектующие к диагностируемому транспорту. Владельцы машин марок Skoda либо Seat при помощи могут самостоятельно находить неполадки и расшифровывать ошибки.

Комплекс для диагностических работ VAS 5054A сочетает в себе высокое качество, быстроту обслуживания. VAS может использоваться как:

  • система автоматического тестирования транспортного средства;
  • система отчетов с рекомендациями по устранению найденных неполадок.

Приобретая в нашем магазине VAS 5054a, в комплекте покупатель получает подробную инструкцию, позволяющую оперативно установить ПО, и полный набор функций, с которым справляется радиотрансмиттер с разъемом OBD. К VAS прилагается также USB-кабель и CD с программным обеспечением.

VAS5054A (Full Chip версия) — универсальный беспроводной OBDII адаптер для компьютерной диагностики и тестирования электронных компонентов автомобилей (Audi, Seat, Skoda, Volkswagen). VAS поддерживает автомобили других производителей, оборудованные стандартным диагностическим разъемом OBDII. Доступен практически весь набор дилерских операций, за исключением тех, которые требуют соединения с серверами VAG.

Благодаря небольшим размерам VAS 5054 и использованию беспроводной технологии Bluetooth, VAS 5054A совершенно не мешает вождению и практически не заметен в салоне автомобиля. Так же присутствует возможность соединения с компьютером по стандартной шине USB. Питание VAS 5054A происходит от диагностического разъема. Поддерживается работа по протоколам K-Line, J1850 и CAN.

• Режим «ведомой диагностики».
• Чтение, вывод описаний и стирание кодов неполадок.
• Чтение и вывод показаний различных датчиков в режиме реального времени.
• Возможность активации различных механизмов.
• Функции адаптации.
• Программирование электронных компонентов.
• Сброс межсервисных интервалов и многое другое.

Отличия обычной версии адаптера VAS 5054a от версии Full Chip:

Версия VAS Full Chip:

• Полный набор всех чипов на плате;
• Наличие всех компонентов обеспечивает скорость и стабильность работы;
• Возможность работы с программным обеспечением ODIS;
• Прибор для профессиональной диагностики с расширенным функционалом;

• Отсутствие многих компонентов;
• Отсутствие чипов замедляет функционирование устройства;
• Не работает с программным обеспечением ODIS;
• Прибор для диагностики на любительском уровне;

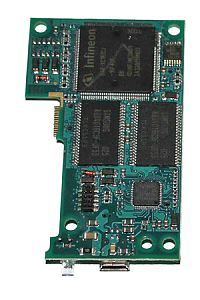

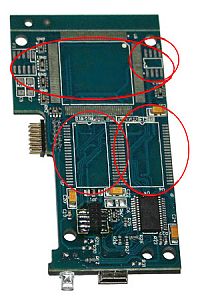

Фотографии всех различий адаптеров VAS 5054a :

• Адаптер VAS 5054A (в зависимости от выбранной версии: стандартная плата или с uds-чипом).
• Адаптер Bluetooth.
• Кабель USB.
• Диски с программным обеспечением для VAS 5054 .

Рекомендуемые для VAS 5054A параметры компьютера:

• ОС MS Windows XP SP2 и выше.
• 3 Гб пространства на HDD.
• Оптический привод DVD.
• USB-порт.

Audi, Seat, Skoda, VW

Поддерживает следующие системы:

K-линия (ISO 9141-2)
Высокоскоростная шина CAN (ISO 11898-2)
Низкоскоростная шина CAN (ISO 11898-3)
J1850 (SAE J1850)

VAS PC v19 full — программа для диагностики автомобиля.

Программа предназначена для диагностики автомобилей концерна VAG ( Audi, VW, Skoda, Seat) на дилерском уровне для всех систем бортовой диагностики.
