Как тестировались первые прототипы iPhone
29 июня 2007 года в продажу поступил первый iPhone. Культовый смартфон разрабатывался несколько лет — силами лучших инженеров и специалистов. Процесс создания будущего продукта проходил в условиях максимальной секретности — в то время лишь немногие сотрудники знали о том, как в конечном итоге будет выглядеть оригинальный iPhone. Но как именно разрабатывался главный продукт компании?
Ответ на этот вопрос смогли дать журналисты The Verge, в руки которых попал эксклюзивный прототип iPhone.
Как поясняет издание, Apple всеми силами стремилась сохранить разработку iPhone в тайне. Для этого компания прибегала к довольно нестандартным мерам. Всё инженеры и разработчики, работавшие над амбициозным проектом, получали в свое распоряжение специальное устройство, компоненты которого располагались на отдельной логической плате.
Визуально такое устройство напоминало обычную материнскую плату — здесь можно было обнаружить привычные сетевые порты и USB-разъёмы. Впрочем, были и заметные отличия — например, плата укомплектовалась разъемом для SIM-карты, антеннами для модулей Wi-Fi и Bluetooth, сотовым модулем, ARM-процессором производства Samsung с тактовой частотой 620 мГц, памятью NAND на 4 ГБ, а также соответствующими разъёмами для вывода сигнала.
Интересно и то, что в плату была вмонтирована камера — для работы над программной частью встроенного модуля. Также имелось место для встроенного аккумулятора. Здесь же можно найти порт RJ11. С помощью него прототип будущего смартфона можно было подключить к проводной телефонной линии — для тестирования голосовой связи и разработки программного обеспечения.
Есть и множество других, неизвестных разъемов — вероятней всего, они предназначались для низкоуровневой отладки оборудования.
Перед нами ставили невыполнимые задачи. Нам говорили, что от этого продукта зависит судьба компании. Мы испытывали сумасшедшее давление, — вспоминает инженер Энди Григсон.
Как утверждают журналисты The Verge, подобные прототипы использовались только при разработке оригинального iPhone. Сейчас Apple практикует несколько иной подход — при разработке новых моделей применяются лишь небольшие защитные корпуса, чтобы сохранить дизайн будущих устройств в тайне.
Предлагаем подписаться на наш канал в «Яндекс.Дзен». Там вы сможете найти эксклюзивные материалы, которых нет на сайте.
Источник
Прототипы устройств Apple 30-летней давности
В 1982 году Apple было всего шесть лет, а 28-летний Стив Джобс был сооснователем и президентом. Уже тогда компания стремилась к качественному дизайну своих продуктов и нанимала лучшие дизайнерские бюро для разработки концептов устройств. Одним из таких партнеров стала фирма Frogdesign. Ее основатель, немецкий дизайнер Хартмут Эсслингер (Harmut Esslinger), в прошлом году представил в своей книге «Design Forward» прототипы устройств Apple, которым не суждено было появиться на свет.
В то время компания Apple переживала не лучшие времена, активно боролась за рынок со своими конкурентами — IBM, Xerox, Sony, поэтому делать революционный продукт было просто необходимо. Хартмут Эсслингер в 70-ые годы работал с Sony, а с начала 80-ых — с Apple. За время сотрудничества компания изменила статус с локального бренда Кремниевой Долины на корпорацию мирового масштаба. Не малую роль в этом сыграл Хартмут Эсслингер, предложивший Стиву Джобсу концепт простого, светлого, «Snow White» дизайна. Таким был создан первый Макинтош, который царствовал на рынке с 1984 по 1990 годы, вплоть до ухода Стива Джобса из Apple. Вслед за ним ушел Хартмут Эсслингер, разорвав свой контракт и начав сотрудничать с NeXT.
Apple Snow White 3 «Macphone», 1984
Наверное этот концепт можно назвать самым первым прототипом айфона, хотя и с натяжкой. Получилась некая смесь телефона и планшета, которая 30 лет назад, безусловно, могла бы наделать много шума.
Apple Snow White 1 «Tablet Mac», 1982
Проект, вдохновленный работами Смита Ричардсона для Xerox. Задачей было попробовать создать единое направление дизайна для всей линейки продукции Apple. В результате выбранная дизайн стратегия была названа «Snow White».
Apple Snow White 1 «Sony Style», 1982
Это концепт, представляющий, как выглядел бы персональный компьютер, если бы его делала компания Sony, которая в то время была лидером в области удобного и лаконичного дизайна.
Apple Snow White 2 «Americana», 1982
Этот концепт — попытка объединить High-tech и классический, привычный американскому пользователю «обтекаемый» дизайн продукта.
Apple «Baby Mac», 1985
Революционный для того времени концепт, один из лучших по мнению автора.
Источник
Как выглядел прототип самого первого iPhone
«Это день, которого я с нетерпением ждал два с половиной года», — сказал Стив Джобс 9 января 2007 года, когда представлял первый iPhone.
Два с половиной года Apple тайно разрабатывала iPhone. Для многих сотрудников устройство было известно под кодовыми именами M68 и Purple 2. Проект держался в строгой секретности, поэтому многие инженеры даже не знали, как он будет в итоге выглядеть.
Чтобы достичь такого уровня секретности, Apple создала специальные платы для разработки прототипов. На них размещались все компоненты iPhone.
Издание The Verge получило одну из плат iPhone M68. С 2006 по 2007 год с ее помощью создавали ПО для первого iPhone.

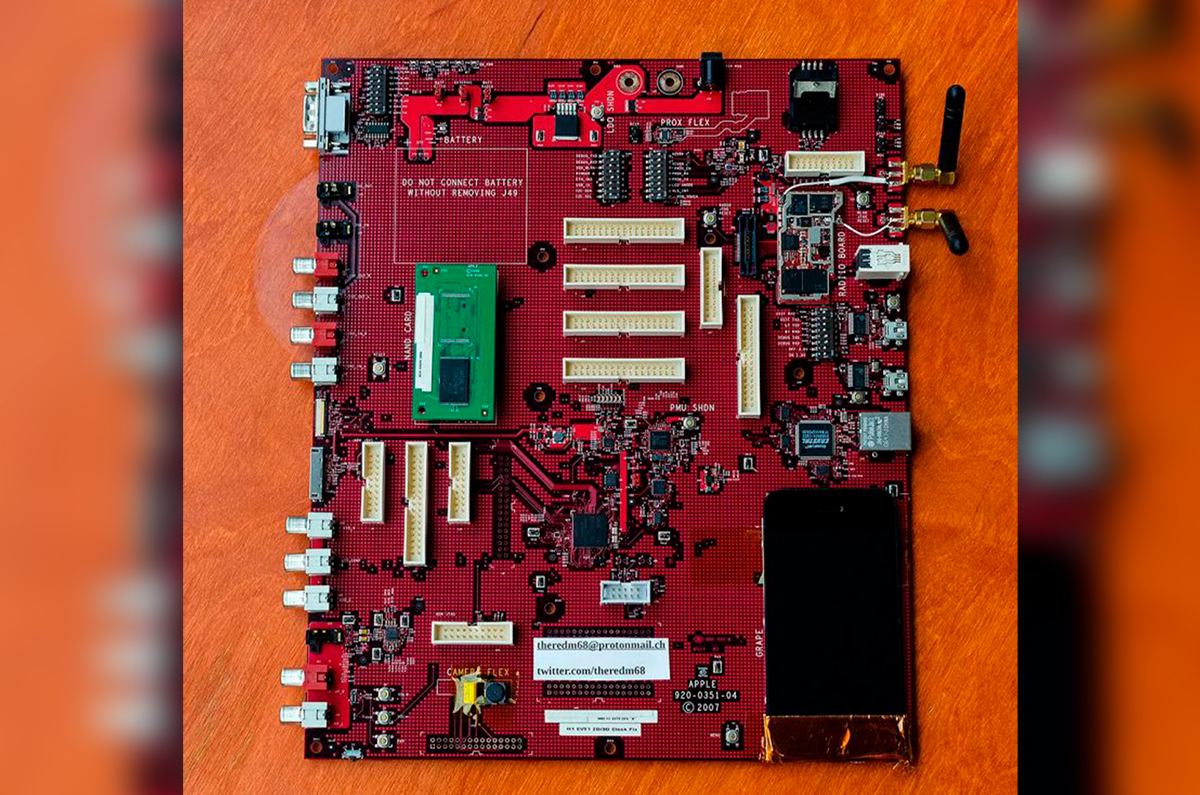

На первый взгляд, плата iPhone M68 выглядит как материнская плата, которая была в каждом компьютере более 10 лет назад. У них схожие размеры, но компоненты отличаются.
Конкретно эта плата предназначалась для инженеров, которые разрабатывали программное обеспечение и радиоприемник оригинального iPhone. Эти разработчики не знали, как выглядит iPhone. Иногда они получали платы без экрана.
Слева на плате находится старый 30-контактный разъем. Он использовался для тестирования аксессуаров.
С правой стороны есть два разъема miniUSB. Они использовались инженерами для доступа к процессору приложений (микросхеме, используемой для первичной обработки данных) и основной полосе радиочастот.
Большинство инженеров, работающих с подобной платой, отвечали за перенос операционной системы Apple Darwin на iPhone. Darwin — это операционная система на основе Unix, которая содержит основной набор компонентов, помогающих работать с macOS, iOS, watchOS и tvOS.
Разработчики, работающие с Darwin, называются в Apple «инженерами Core ОС». Они занимаются ядром, файловой системой, драйверами, архитектурой процессора и другими важными компонентами.
На плате есть также есть слот для SIM-карты, а рядом с ним находятся две антенны для Wi-Fi и Bluetooth. Они подключаются к сотовой плате, которая выглядит так же, как и в первом iPhone. На этой плате находятся микросхемы Intel, Infineon, CSR, Marvell и Skyworks.
Справа на плате находится порт RJ11, который используется обычными стационарными телефонами. Apple установила его, чтобы инженеры могли подключить телефонную трубку к плате и тестировать голосовые звонки.

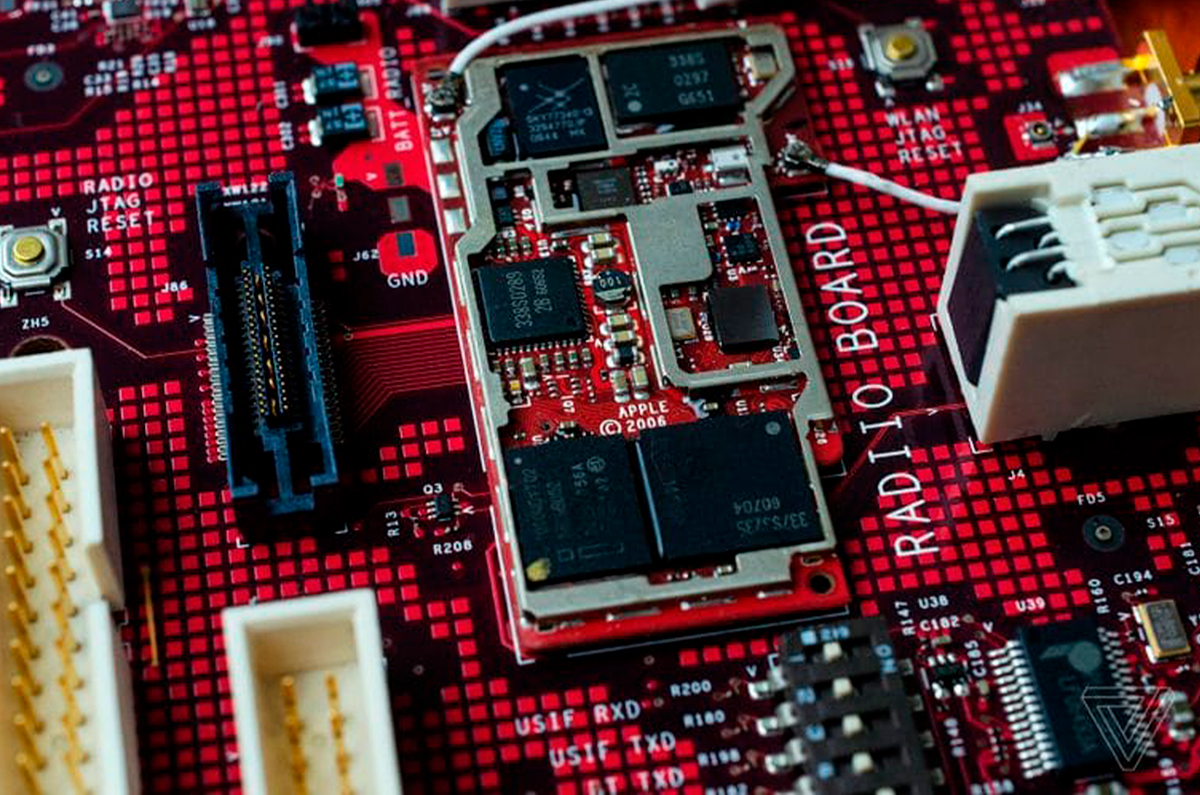

В центре платы находится сердце iPhone — процессор ARM ARM1176JZF 620 МГц и оперативная память Samsung K4X1G153PC.
Отдельно от них установлен съемный модуль памяти Samsung NAND с 4 ГБ для хранения операционной системы. Это было сделано специально, чтобы инженеры могли быстро тестировать изменения в операционной системе, просто меняя модуль.
На этой плате есть даже экран. Кнопка Home, которая в 2006 году называлась просто «Меню», установлена слева от дисплея. Кнопки регулировки громкости и включения находятся в левом нижнем углу.
Если включить плату, на экране появится логотип Apple. Инженеры, использующие эту плату, загрузились бы в нечто похожее на командную строку для проверки изменений ядра.
С помощью 30-контактного разъема, плату можно подключить к iTunes. Он обнаружит, что iPhone готов к восстановлению.
На левой стороне платы находится разъем RCA. Его использовали, когда сотрудникам попадала плата без экрана.
Реальное фото платы-прототипа iPhone. 4 февраля 2006 года.
На плате даже есть камера и место для батареи. Если инженеры получали плату без аккумулятора, они могли подключить питание с помощью разъема DC.
Начиная с iPhone 4, компания перешла к компактным платам. Благодаря этому у инженеров появилась возможность работать с окончательным дизайном телефона.
Этот ранний прототип является отличным напоминанием об огромной работе, которую проделала Apple, чтобы у миллионов людей было устройство, которое они носят в кармане каждый день. [The Verge]
Источник
5 необычных прототипов техники Apple, в которые сложно поверить
Практически все технологические продукты, которыми мы с вами пользуемся, появились в результате многолетнего тестирования.
Перед тем как отправить новое устройство на прилавки магазинов, нужно досконально изучить и отладить его работу. Иначе скандал гарантирован.
А ещё в процессе разработки компании тестируют продукты с разным дизайном. И нередко он бывает даже интереснее, чем то, что в итоге выпускают в продажу. О пяти таких мы сегодня и поговорим – все от Apple. Начнём с самого главного…

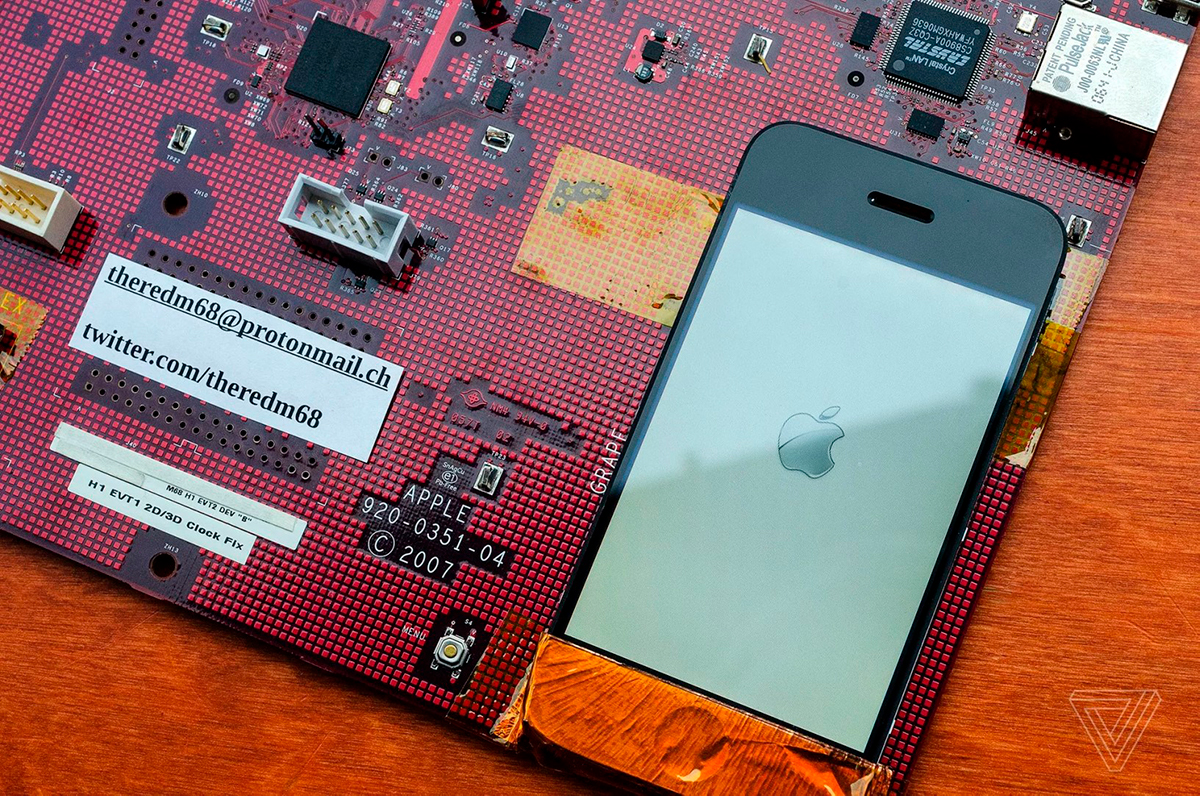

1. Один из самых первых прототипов первого iPhone
Интересно, тестирует ли Apple сейчас свою технику в таком виде.
Наверняка первое о чём вы подумали, когда увидели фотографию – «автор, это материнская плата компьютера, где ты тут увидел iPhone?».
Но если приглядеться, то можно увидеть камеру, антенны Wi-Fi и Bluetooth, место для аккумулятора, разъём для наушников, слот для сим-карты, модуль мобильной постоянной памяти и зону для подключения дисплея.
Неизвестно, работал ли этот прототип когда-то полноценно, но у ребят с The Verge он мог только показывать яблоко.
Подобные прототипы создавались для того, чтобы избежать утечек. Когда такое устройство попадало в руки инженерам, многие из них даже не знали, над каким продуктом они работают. На плате присутствуют даже разъёмы, предназначенные для низкоуровневой отладки всего оборудования.
С помощью всего этого специалисты следили за тем, как разное программное обеспечение влияет на напряжение и электропульсацию. Также по фотографиям можно заметить, что плата обладала разными чипами от Intel, Infineon, CSR, Marvell и Skyworks.
На фотографии обратите внимание на кнопки: они распаяны прямо по плате. Причём это не обычные кнопки для увеличения/уменьшения громкости, а сервисные «Radio Jtag Reset» и «WLAN Jtag Reset».
Конкретно этот прототип попал в руки журналистов портала The Verge в 2019 году. Как они отмечают, раньше Apple использовала разные цвета материнских плат для устройств, находящихся на разных уровнях тестирования.
Сейчас потребности в таком подходе нет. Прототипы помещаются в специальные маскировочные чехлы и корпуса. В качестве примера можно привести ранний прототип Apple Watch, который был помещён в чехол, отдалённо напоминающий iPod nano.
2. Apple Watch в корпусе iPod nano
Даже я, будучи человеком, который хорошо разбирается в технике, увидя такой девайс на улице, ни за чтобы не догадался, что передо мной редчайший экземпляр Apple Watch.

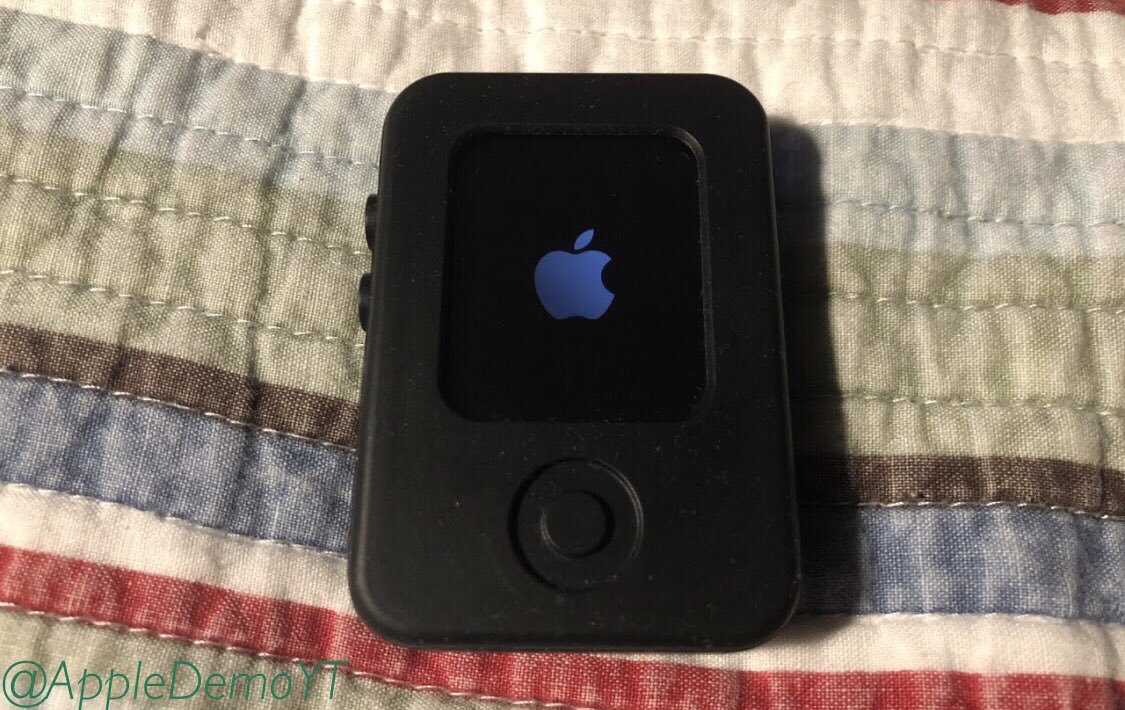

В декабре 2020 года пользователь Twitter, ведущий аккаунт Apple Demo опубликовал фотографии уникальнейшего инженерного образца Apple Watch.
На первый взгляд это будто прототип плеера iPod, нежели смарт-часы. На самом деле – хитрый чехол с функциональностью док-станции, который использовали в компании, чтобы скрыть дизайн новинки от чужих глаз.
Смотря на фотографии возникает ощущение, как-будто углы корпуса были более острыми.
У этого тестового образца отсутствовало колёсико Digital Crown, о чём можно понять по фотографиям. Вместо него была простая стилизованная кнопка. Посередине располагалась клавиша Home, которая, скорее всего, выполняла ту же функциональность, что и на iPhone.
По бокам можно заметить две кнопки. Сами Apple Watch без чехла практически ничем неотличимы от обычных, которые вышли на массовый рынок. Корпус у них, кстати, стальной.
Интересно, как подобные раритеты выходят за пределы компании.

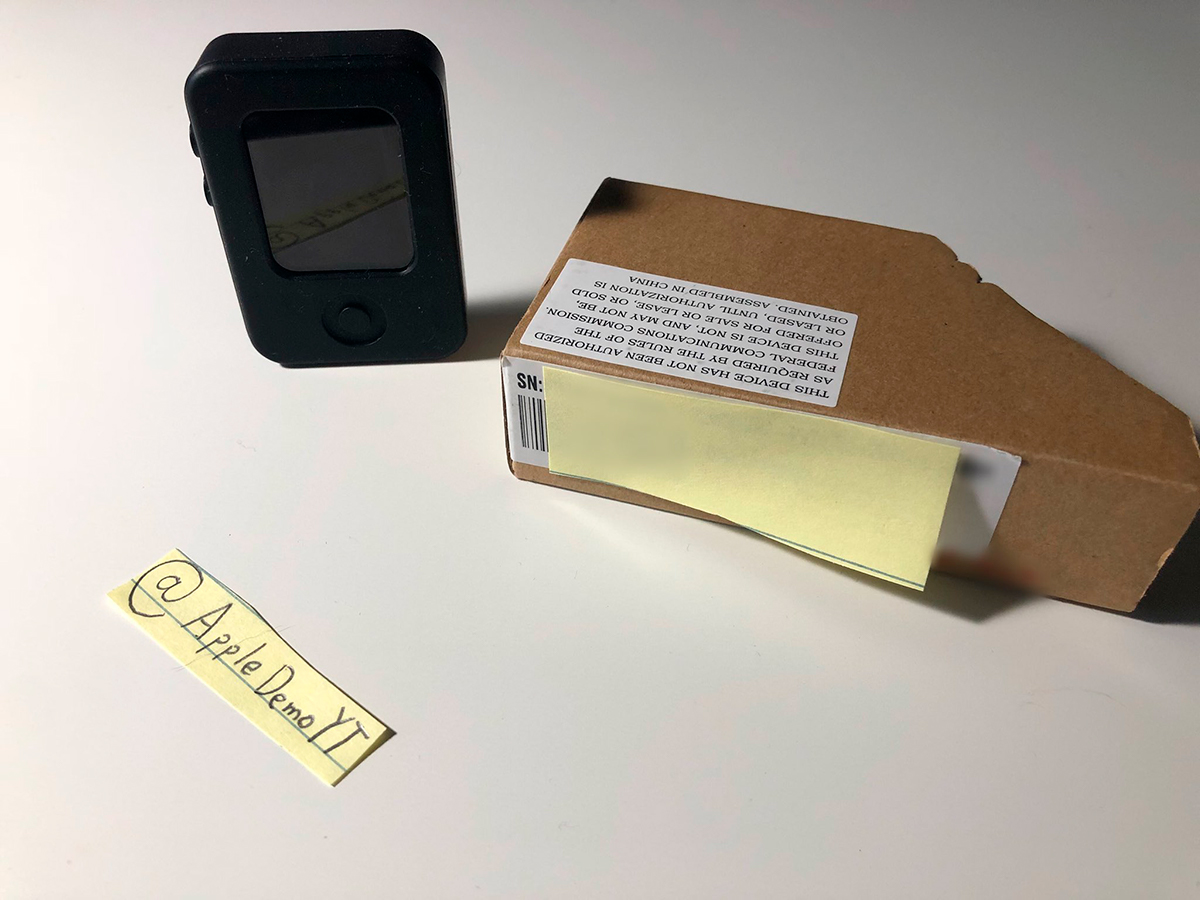

Тестовый образец поставлялся в коробке со специальной сервисной наклейкой, на которой перечислены все последствия о незаконной реализации этого образца.
Я обратил внимание, что владелец этого аккаунта Twitter регулярно занимается продажей такой редкой техники за баснословные деньги. Интересно, не возникало ли у него проблем с Apple.
3. iPad 2002 года
Выход iPad стал толчком для развития индустрии планшетов. Они были и раньше, но у других производителей не было примера, как нужно делать — всё это были пластиковые болванки с настольными операционными системами. Apple изменила положение дел.
Почти все фанаты техники Apple знают, что изначально в компании занимались разработкой планшета с мультитач-экраном . Он должен был стать главной фишкой планшета. Но инженеры решили немного повременить с выпуском гаджета.
В 2007 году появился первый iPhone, который перенял на себя главную фишку прототипа iPad. И только в 2010 году вышел сам планшет.
Парадоксально, но если бы планшет вышел в таком дизайне, он бы до сих пор смотрелся довольно современно. Для 2000-х этот планшет мог стать огромным прорывом.
К 2012 году, для подтверждения некоторой информации, Джони Айв был вынужден поделиться внутренними снимками команды Apple.

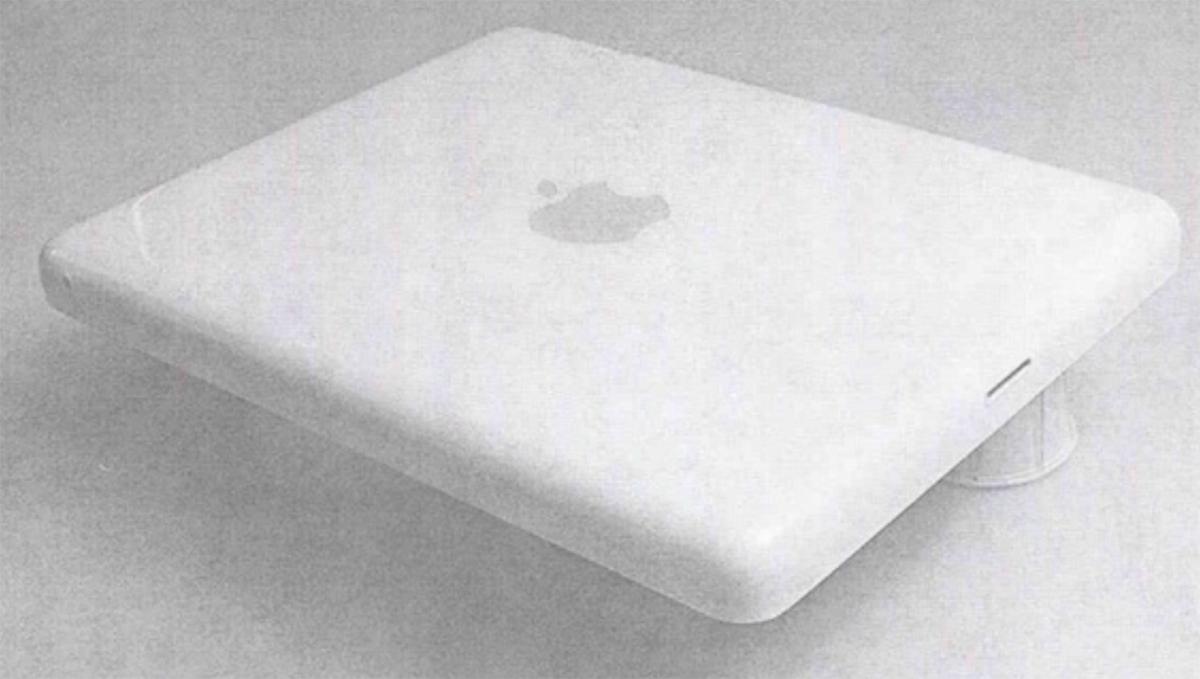

В итоге кадры попали в руки журналистам. На изображениях виден редчайший инженерный экземпляр планшета. Внешне его корпус отдалённо напоминает белый пластиковый MacBook 2007 года .
Самый настоящий iPad Pro 12.9 из 2002 года.
Ещё одной важной деталью является отсутствие кнопки Home, присутствовавшей в оригинальном iPad. Причём рамки вокруг дисплея сравнительно тонкие, будто этот прототип одного из современных iPad Pro.
Известно, что этот прототип работал на базе процессора Intel Pentium M. На тот момент у него ещё не было типичного 30-пинового коннектора.
4. Прототип Apple TV 1995 года
От самой первой приставки Apple TV эта отличалась буквально всем.
Оригинальная Apple TV вышла в свет лишь в 2007 году. Её со сцены во время конференции Macworld презентовал сам Стив Джобс, однако попытки зайти в ТВ-индустрию Apple принимала и раньше. Чего стоит лишь один Macintosh TV, в котором привычный компьютер был совмещён с ТВ-тюнером. О нём вы можете почитать в отдельном материале про самые неудачные проекты Apple.
С этим «франкенштейном» ребята из Apple прогорели. Macintosh TV был представлен в 1994 году и продавался по цене 2097 долларов (по нынешним деньгам это порядка 3800 долларов).
Спустя год эта штуковина канула в лету, будучи отвергнутой рынком. В компании подумали и решили попробовать снова, сделав самостоятельную ТВ-приставку Apple Interactive Television Box.
Жаль, но фотографий интерфейса операционной системы этой приставки в интернете не нашлось.

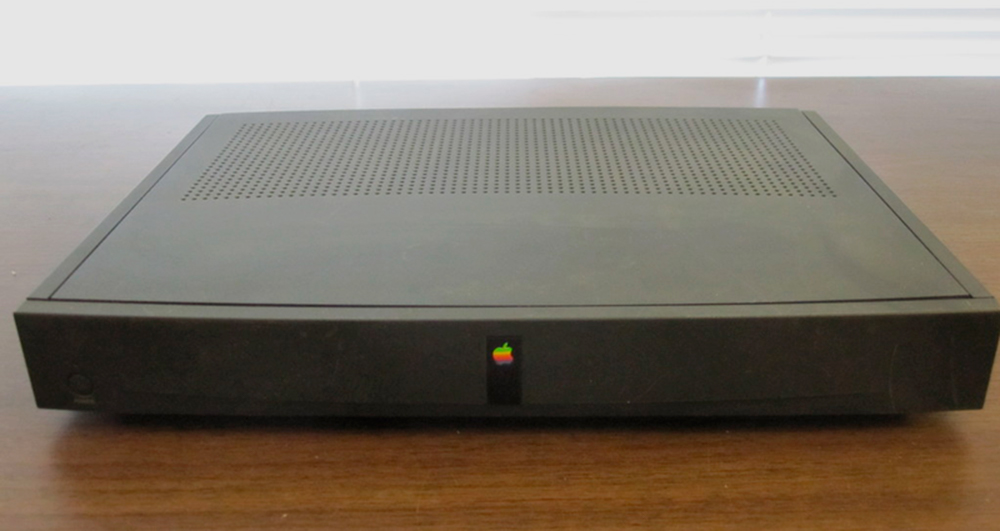

В 2010 году её прототип был выставлен на продажу всего за 46 долларов! Об этом писал даже американский Appleinsider. И в некоторых вещах этот гаджет на 1995 год был уникален.
Сетевой вход Ethernet находился на корпусе не случайно. Apple Interactive Television Box разрабатывалась совместно с британской телекоммуникационной компанией British Telecom.
По задумке, пользователь, вносящий некоторую ежемесячную плату, через Ethernet-подключение получал доступ к обширной библиотеке с фильмами и сериалами. В этом смысле задумка опережала время и практически полностью повторяла концепцию с современными онлайн-кинотеатрами.
Как бы это забавно не прозвучало, но Apple имела шанс изобрести Netflix до того, как появился Netflix в своём привычном виде.

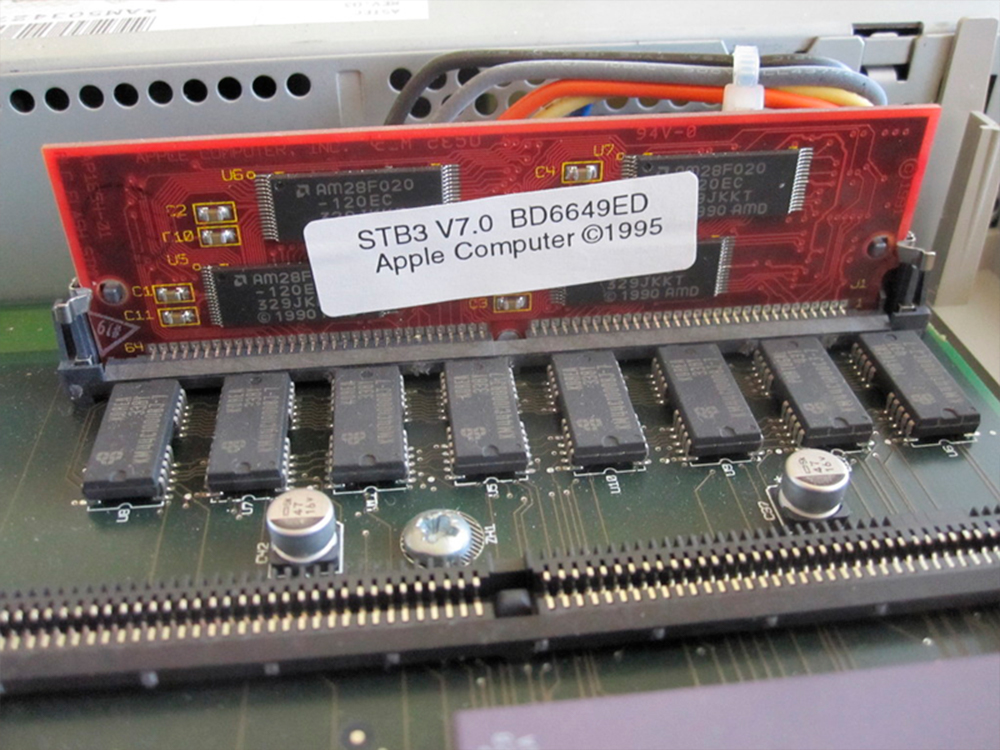

Приставка работала на базе чипов от Motorola и Texas Instruments. Из видеовыходов имелся композитный разъём, S-Video, вход для RF и SCART. Внутри Apple Interactive Television Box стояли целых 4 Мбайт оперативной и 2 Мбайт постоянной памяти (много по тем временам!). В качестве операционной системы использовалась некая модификация Mac OS.
Новинку даже допустили до публичного тестирования — Apple Interactive Television Box испытывали на 2,5 тысячах семей в Великобритании в 1994 году. В 1995 году тестирование проводилось уже в семи Американских штатах. Но дальше дело не пошло.

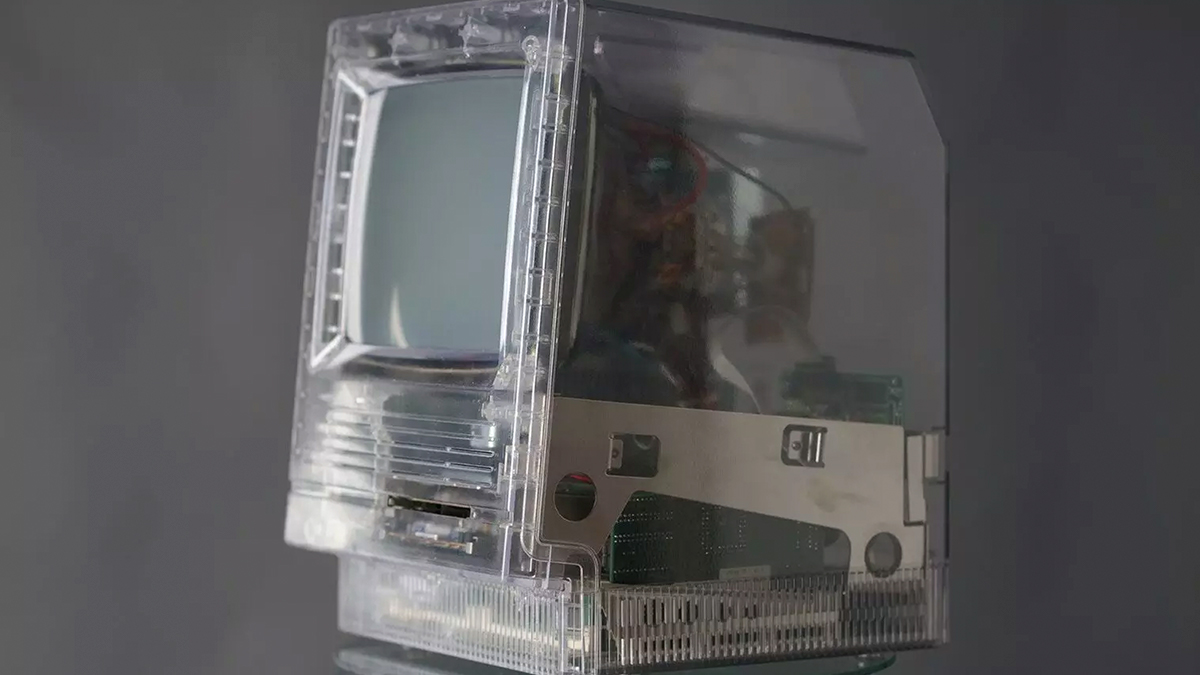

5. Прозрачный Macintosh Classic
Известно, что в те времена разные умельцы кастомизировали свою технику Apple прозрачными корпусами, но конкретно этот Macintosh Classic – оригинальный
Macintosh. Через призму времени мы ясно понимаем, что это культовый компьютер, который в некоторых вещах опередил время. Компактный и стильный моноблок — для 1984 года это было что-то невероятно крутое, но непонятное.
Наверное, поэтому с коммерческой точки зрения, он провалился. Тем не менее в 1992 году компания решила рискнуть и выпустила Macintosh Classic. Дизайнеры Apple во время производства пробовали сделать этот компьютер в разных исполнениях. Например, в прозрачном корпусе.

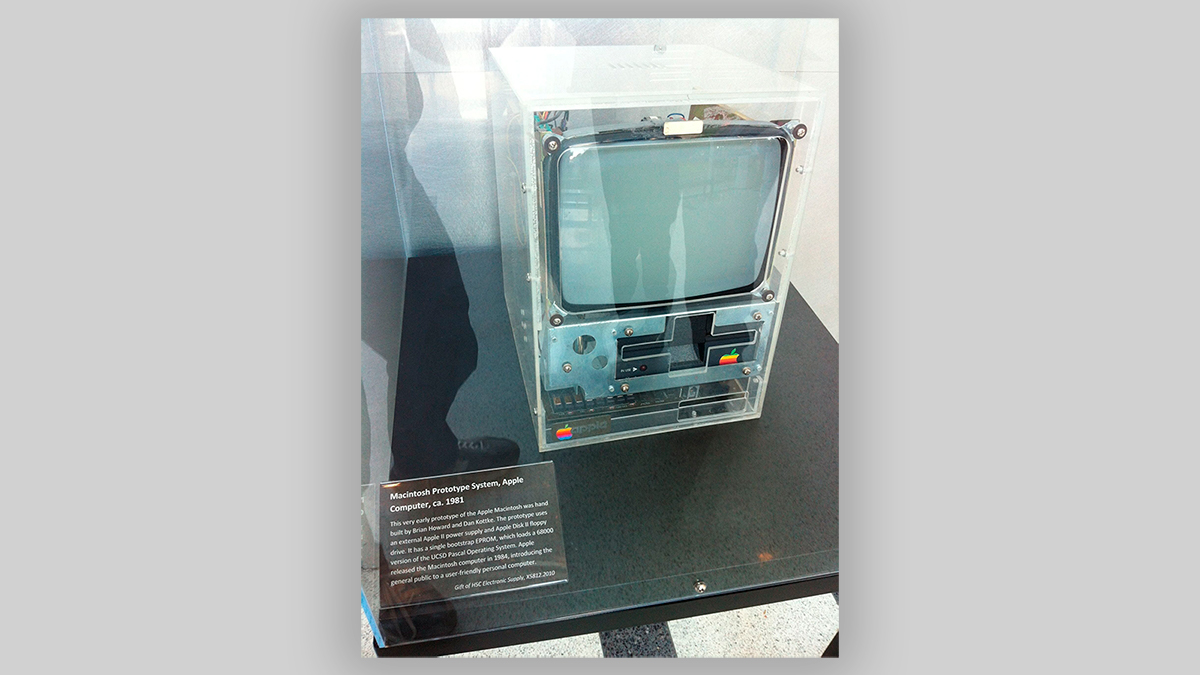

Похожий дизайн тестировался ещё в 1980-х, когда в Apple вели разработку оригинального Macintosh.

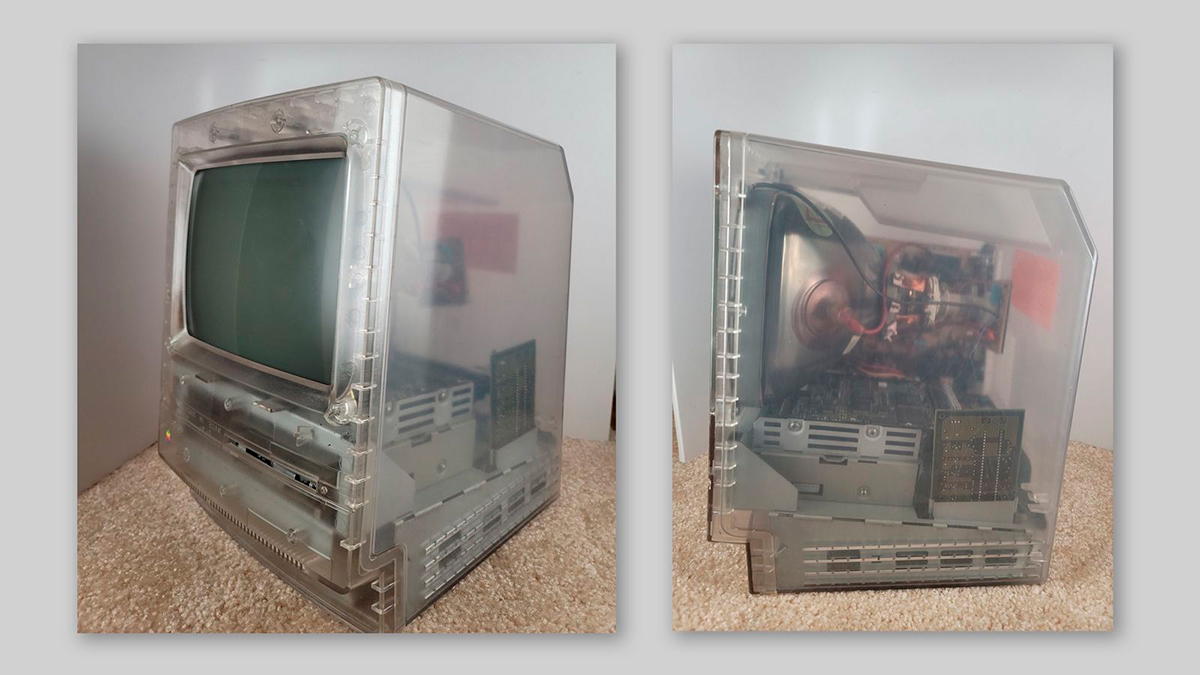

Фотографии этого прототипа были опубликованы в декабре 2020 года в твиттер-аккаунте @dongle. С аппаратной точки зрения, никаких отличий от оригинального Macintosh не заявлено.
Единственное, что на задней части корпуса есть наклейка, в которой говорится, что этот образец не для продаж. Произведён прозрачный Macintosh Classic, кстати, был в Сингапуре.
Тут я понял, что мне бы очень хотелось получить в руки какой-нибудь Mac mini в прозрачном корпусе.
Предполагается, что прозрачный корпус в этом Macintosh сделан не просто так. Вероятнее всего, инженеры таким образом производили тестирование системы охлаждения — запускали дым и наблюдали, как он будет распространяться внутри корпуса и куда выходить.
Судя по тому, что в 1998 году Apple выпустила iMac G3 с прозрачным корпусом, нельзя исключать, что прозрачный корпус Macintosh Classic мог быть одной из первоначальных задумок инженеров и дизайнеров Apple.
Всё-таки в целом этот компьютер был своеобразным протестом в адрес всей техноиндустрии 1980-х годов. Для этого Джобс даже заказал рекламу у Ридли Скотта по мотивам 1984, приуроченную к выходу Macintosh. Она выше.
